Fabricante de tornillos de inserto|Producción con licencia TORX® / TORX PLUS®
YF ZCJ está especializada en tornillos de inserto desde hace más de 20 años: 185 tamaños estándar avellanados + 28 de forma especial en stock, material de alta resistencia clase 12.9, personalización según plano y muestras rápidas para la fijación de insertos CNC, discos portaherramientas, mangos y utillaje de precisión.
Por qué elegir los tornillos de inserto YF ZCJ
Sistemas de accionamiento con licencia
Alojamientos TORX® / TORX PLUS® bajo licencia en producción en serie, mecanizados con la precisión de la licencia original
Más de 213 tamaños en stock
185 avellanados + 28 formas especiales estándar, entrega rápida en las especificaciones habituales
Alta resistencia clase 12.9
Acero aleado clase 12.9 / opciones de acero inoxidable, par estable, resistente al desgaste y a la fatiga
Especiales según plano
Insertos de rosca macho-hembra, tornillos de doble extremo izq./der. y más, muestras rápidas a partir de plano
Calidad de nivel automotriz
Sistema de calidad IATF 16949, informe de inspección dimensional y de par en cada envío
Respuesta rápida en muestras
Plazos cortos de muestra de ingeniería para mantener el coste total del proyecto al mínimo
Series de tornillos de inserto
Tornillos de inserto avellanados
185 modelosCabezas avellanas de 55°/60° para montaje enrasado, accionamientos TORX® / TORX PLUS® / hexágono interior, gama completa M1.6–M8
↓Insertos de rosca macho-hembra
5 modelosRosca macho + hembra en una sola pieza, simplifica la estructura del montaje
↓Tornillos con bola empujadora
6 modelosPosicionamiento mediante bola de acero con muelle entre la herramienta y el disco
↓Tornillos de doble extremo (izq./der.)
7 modelosRosca a izquierdas en un extremo y a derechas en el otro, bloqueo bidireccional para montajes opuestos de precisión
↓Tornillos de cabeza cilíndrica tipo A
4 modelosCabeza cilíndrica alargada, accionamiento TORX PLUS®, alta capacidad de par
↓Tornillos de cabeza cilíndrica tipo B
6 modelosCabeza cilíndrica compacta, tamaños pequeños M2.2–M4.5, accionamiento TORX PLUS®
↓Tornillos de inserto destacados (12 modelos)

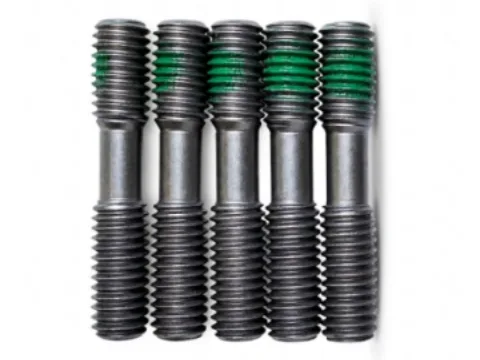

Tornillo de Herramienta Doble Punta con Llave Hexagonal SW3.
Este tornillo de doble punta con llave hexagonal SW3.0 presenta roscas opuestas M6×1.0 (paso a izquierdas y paso a derechas) con una longitud total de 32 mm. Diseñado ...
Tornillo de Herramienta TORX® T20 | M5×12
Con un accionamiento TORX® T20 y material de alta resistencia Grado 12.9, este tornillo de M5×12 (paso 0.8) está diseñado con un ángulo de cabeza de 60° y un tratamiento ...
Tornillo de Herramienta TORX PLUS® 30IP | M8×26
Con un accionamiento TORX PLUS® 30IP y material de alta resistencia Grado 12.9, este tornillo de M8×26 (paso 1.25) está diseñado con un ángulo de cabeza de 66° y un ...
Details
Tornillo de Herramienta TORX PLUS® 15IP | M4×9
Con un accionamiento TORX PLUS® 15IP y fabricado en material de alta resistencia Grado 12.9, este tornillo de M4×9 (paso 0.7) está diseñado con un ángulo de cabeza de ...
Details

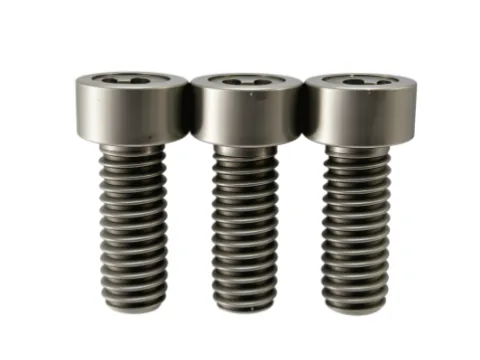

Tornillo de Herramienta TORX PLUS® 25IP | M4.5×10.75
Con un accionamiento TORX PLUS® 25IP y acero de alta resistencia Grado 12.9, este tornillo de M4.5×10.75 (paso 0.75) ofrece una entrega de par estable y bloqueo de ...
Details

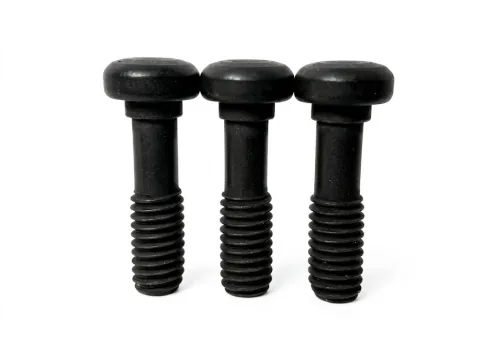

Tornillo de Herramienta TORX PLUS® 20IP | M6×26
Con un accionamiento TORX PLUS® 20IP y material de alta resistencia Grado 12.9, este tornillo de M6×26 (paso 1.0) garantiza una transmisión de par estable y un bloqueo ...
Details
Tornillo de Herramienta TORX PLUS® 25IP | M6×24.5
Accionamiento TORX PLUS® 25IP,M6×24.5 (paso 1.0), material de alta resistencia Grado 12.9, ángulo de cabeza de 60°. Cuenta con un bloqueo estable, y resistencia al ...
Details

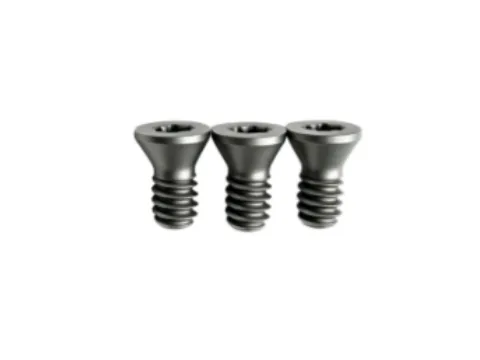

Tornillo de Herramienta TORX PLUS® 5IP | M1.6×3.2
Accionamiento TORX PLUS® 5IP, M1.6×3.2 (paso 0.35), material de alta resistencia Grado 12.9, ángulo de cabeza de 60° y tratamiento de superficie X. Diseñado para una ...
Details

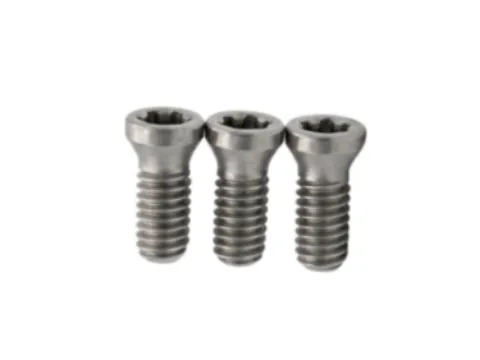

Tornillo de Herramienta TORX PLUS® 8IP | M2.5×6.5
Accionamiento TORX PLUS® 8IP, M2.5×6.5 (paso 0.45), material de alta resistencia Grado 12.9, ángulo de cabeza de 60°. Cuenta con bloqueo de precisión, y resistencia al ...
Details
Tornillo de Herramienta TORX PLUS® 25IP | M6×20 (paso 1.0)
Accionamiento TORX PLUS® 25IP, M6×20 (paso 1.0), acero aleado de alta resistencia Grado 12.9 y ángulo de cabeza de 60°. La rosca de precisión garantiza un acoplamiento ...
Tornillo de Herramienta con Llave Hexagonal SW5.0 | M10×16 P
Diseñado en material de alta resistencia Grado 12.9, este tornillo con llave hexagonal M10×16 (SW5.0, paso 1.5) ofrece un par estable y un bloqueo seguro a prueba de ...

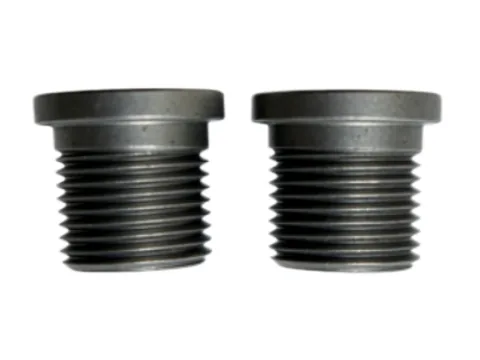

Adaptador Roscado de Herramienta con Llave Hexagonal SW5.0
Adaptador roscado de herramienta con llave hexagonal SW5.0, que presenta roscas exterior M8×0.75 e interior M5×0.8 con una longitud total de 10 mm. Diseñado con roscas ...
Referencia rápida de especificaciones completas (213 tamaños)
A continuación se listan todos los tamaños del catálogo estándar actual: cada número de pieza tiene su propia entrada de ancla; use Ctrl+F dentro de una tabla para buscar un número de pieza o un tamaño.
Tornillos de inserto avellanados · 185 tamaños estándar
Cabezas avellanas de 55° / 60° con accionamientos TORX® / TORX PLUS® / hexágono interior. Cada número de pieza es un código de stock único: cotice directamente por número.
| N.º | Rosca M | Longitud total L | Paso P | Ángulo de cabeza | Diám. cabeza D | Altura cabeza H | Accionamiento A | Tamaño de punta | Prof. alojamiento I | Longitud rosca T | N.º de pieza |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Serie M1.6 · 2 modelos | |||||||||||
| 1 | M1.6 | 3.2 | 0.35 | 60° | 2.45 | 0.2 | TORX PLUS® | 5IP | 0.51-0.61 | 1.4 | 100118000006 |
| 2 | M1.6 | 4.2 | 0.35 | 60° | 2.4 | 0.6 | TORX® | T6 | 0.60-0.80 | 2.3 | 100118000238 |
| Serie M1.8 · 3 modelos | |||||||||||
| 3 | M1.8 | 3.65 | 0.35 | 55° | 2.45 | 0.3 | TORX PLUS® | 5IP | 0.51-0.61 | 1.9 | 100118000007 |
| 4 | M1.8 | 4 | 0.35 | 55° | 2.45 | 0.3 | TORX PLUS® | 5IP | 0.51-0.61 | 2.2 | 100118000008 |
| 5 | M1.8 | 4.5 | 0.35 | 60° | 2.3 | 0.7 | TORX PLUS® | 5IP | 0.58-0.69 | 2.7 | 100118000028 |
| Serie M2 · 8 modelos | |||||||||||
| 6 | M2 | 3.7 | 0.4 | 60° | 2.8 | 0.6 | TORX® | T6 | 0.60-0.80 | 1.7 | 100118000145 |
| 7 | M2 | 4.2 | 0.4 | 60° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 1.8 | 100118000037 |
| 8 | M2 | 4.2 | 0.4 | 58° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 2.2 | 100118000047 |
| 9 | M2 | 4.2 | 0.4 | 60° | 2.7 | 0.6 | TORX® | T6 | 0.60-0.80 | 2.2 | 100118000237 |
| 10 | M2 | 4.9 | 0.4 | 60° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 2.5 | 100118000023 |
| 11 | M2 | 5 | 0.4 | 60° | 2.8 | 0.6 | TORX® | T6 | 0.60-0.80 | 3 | 100118000110 |
| 12 | M2 | 5 | 0.4 | 60° | 3 | 0.6 | TORX PLUS® | 6IP | 0.68-0.81 | 3 | 100118000227 |
| 13 | M2 | 10 | 0.4 | 60° | 2.7 | 0.9 | TORX PLUS® | 6IP | 0.68-0.81 | 4.2 | 100118000020 |
| Serie M2.2 · 3 modelos | |||||||||||
| 14 | M2.2 | 4.75 | 0.45 | 55° | 3 | 0.6 | TORX® | T7 | 0.80-0.90 | 2.7 | 100118000048 |
| 15 | M2.2 | 5.2 | 0.45 | 60° | 3.14 | 0.75 | TORX PLUS® | 7IP | 0.91-1.05 | 2.8 | 100118000024 |
| 16 | M2.2 | 6.4 | 0.45 | 60° | 3.1 | 1 | TORX PLUS® | 7IP | 0.91-1.05 | 3.8 | 100118000149 |
| Serie M2.5 · 18 modelos | |||||||||||
| 17 | M2.5 | 3 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 1 | 100118000126 |
| 18 | M2.5 | 3.5 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 2.3 | 100118000239 |
| 19 | M2.5 | 4 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 2 | 100118000132 |
| 20 | M2.5 | 4.25 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 2.8 | 100118000240 |
| 21 | M2.5 | 5 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 3 | 100118000121 |
| 22 | M2.5 | 5 | 0.45 | 60° | 3.5 | 0.75 | TORX® | T8 | 0.80-1.00 | 2.7 | 100118000174 |
| 23 | M2.5 | 5.2 | 0.35 | 60° | 3.5 | 0.85 | TORX PLUS® | 8IP | 0.90-1.10 | 2.9 | 100118000109 |
| 24 | M2.5 | 5.25 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 3.8 | 100118000241 |
| 25 | M2.5 | 6 | 0.45 | 60° | 3.5 | 0.75 | TORX® | T8 | 0.80-1.00 | 3.4 | 100118000014 |
| 26 | M2.5 | 6 | 0.45 | 60° | 3.5 | 0.85 | TORX PLUS® | 8IP | 0.90-1.10 | 3.7 | 100118000085 |
| 27 | M2.5 | 6.4 | 0.45 | 50° | 3.5 | 0.6 | TORX PLUS® | 8IP | 0.81-0.98 | 3.7 | 100118000052 |
| 28 | M2.5 | 6.5 | 0.45 | 60° | 3.45 | 0.7 | TORX PLUS® | 7IP | 0.91-1.05 | 3.7 | 100118000001 |
| 29 | M2.5 | 6.5 | 0.45 | 60° | 3.46 | 0.85 | TORX PLUS® | 8IP | 0.93-1.10 | 3.9 | 100118000021 |
| 30 | M2.5 | 6.5 | 0.45 | 60° | 3.45 | 0.9 | TORX® | T7 | 0.90-1.10 | 4 | 100118000111 |
| 31 | M2.5 | 7.2 | 0.45 | 60° | 3.45 | 1.1 | TORX PLUS® | 8IP | 1.05-1.22 | 4 | 100118000029 |
| 32 | M2.5 | 8 | 0.45 | 60° | 3.45 | 0.9 | TORX® | T7 | 0.90-1.10 | 5.1 | 100118000213 |
| 33 | M2.5 | 9 | 0.45 | 60° | 3.46 | 0.85 | TORX PLUS® | 8IP | 0.93-1.10 | 6.4 | 100118000060 |
| 34 | M2.5 | 10.9 | 0.45 | 60° | 3.35 | 0.8 | TORX PLUS® | 7IP | 0.90-1.10 | 3.4 | 100118000067 |
| Serie M3 · 21 modelos | |||||||||||
| 35 | M3 | 6.5 | 0.5 | Bola | 3.9 | X | TORX® | T8 | 1.05-1.25 | 4.2 | 100118000075 |
| 36 | M3 | 6.5 | 0.5 | 60° | 3.85 | 0.55 | TORX® | T8 | 1.05-1.25 | 4.4 | 100118000114 |
| 37 | M3 | 6.5 | 0.5 | 60° | 3.95 | 0.8 | TORX PLUS® | 8IP | 0.90-1.10 | 4 | 100118000128 |
| 38 | M3 | 7 | 0.5 | 60° | 3.85 | 0.55 | TORX PLUS® | 8IP | 1.05-1.25 | 4.8 | 100118000215 |
| 39 | M3 | 7.2 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 4.4 | 100118000122 |
| 40 | M3 | 7.2 | 0.5 | 60° | 4.2 | 1 | TORX® | T9 | 1.00-1.20 | 3.8 | 100118000146 |
| 41 | M3 | 7.5 | 0.5 | 55° | 4.15 | 0.9 | TORX® | T9 | 1.16-1.26 | 4.5 | 100118000018 |
| 42 | M3 | 7.5 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 9IP | 0.89-1.07 | 4.6 | 100118000182 |
| 43 | M3 | 7.6 | 0.5 | 60° | 4.3 | 0.7 | TORX® | T10 | 1.10-1.25 | 5 | 100118000088 |
| 44 | M3 | 8.1 | 0.5 | Bola | 4.8 | X | TORX PLUS® | 8IP | 1.15-1.25 | 5.5 | 100118000087 |
| 45 | M3 | 8.2 | 0.5 | 60° | 4.4 | 0.7 | TORX PLUS® | 9IP | 1.02-1.19 | 4.5 | 100118000030 |
| 46 | M3 | 8.2 | 0.5 | 60° | 4.3 | 0.8 | TORX PLUS® | 10IP | 1.10-1.30 | 5.7 | 100118000150 |
| 47 | M3 | 8.3 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 9IP | 0.89-1.07 | 5.4 | 100118000054 |
| 48 | M3 | 8.5 | 0.5 | 60° | 4.2 | 1 | TORX® | T9 | 1.00-1.20 | 5.7 | 100118000162 |
| 49 | M3 | 8.5 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 5.2 | 100118000236 |
| 50 | M3 | 9.9 | 0.35 | 25° | 5.3 | 0.9 | TORX® | T10 | 1.40-1.50 | 6.9 | 100118000190 |
| 51 | M3 | 11.3 | 0.35 | 25° | 5.3 | 1.09 | TORX PLUS® | 15IP | 1.14-1.37 | 7 | 100118000003 |
| 52 | M3 | 12 | 0.5 | 48° | 4.2 | 0.9 | TORX® | T10 | 1.00-1.20 | 9 | 100118000172 |
| 53 | M3 | 12.8 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 8IP | 1.00-1.20 | 3 | 100118000069 |
| 54 | M3 | 14.7 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 8IP | 1.00-1.20 | 3.4 | 100118000068 |
| 55 | M3 | 17 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 6.2 | 100118000017 |
| Serie M3.5 · 19 modelos | |||||||||||
| 56 | M3.5 | 7.6 | 0.6 | 60° | 4.85 | 0.9 | TORX PLUS® | 10IP | 1.10-1.30 | 4.4 | 100118000147 |
| 57 | M3.5 | 8 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.47-1.71 | 3.6 | 100118000002 |
| 58 | M3.5 | 8 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 4.3 | 100118000118 |
| 59 | M3.5 | 8.5 | 0.6 | 60° | 5.1 | 0.76 | TORX PLUS® | 10IP | 1.10-1.30 | 5 | 100118000022 |
| 60 | M3.5 | 8.6 | 0.6 | 60° | 4.8 | 0.75 | TORX PLUS® | 10IP | 1.12-1.22 | 6 | 100118000143 |
| 61 | M3.5 | 9 | 0.6 | 60° | 5.3 | 1.2 | TORX® | T15 | 1.47-1.71 | 4.6 | 100118000005 |
| 62 | M3.5 | 9 | 0.6 | 60° | 5.5 | 0.6 | TORX® | T15 | 1.40-1.50 | 5.8 | 100118000092 |
| 63 | M3.5 | 9 | 0.6 | 60° | 5.2 | 1.1 | TORX PLUS® | 15IP | 1.40-1.50 | 5.7 | 100118000192 |
| 64 | M3.5 | 9.4 | 0.6 | 60° | 4.75 | 1 | TORX PLUS® | 10IP | 1.10-1.30 | 5.4 | 100118000144 |
| 65 | M3.5 | 9.5 | 0.6 | 55° | 5.5 | 0.6 | TORX® | T15 | 1.40-1.50 | 6 | 100118000107 |
| 66 | M3.5 | 10 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.47-1.71 | 5.8 | 100118000062 |
| 67 | M3.5 | 10 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 6.2 | 100118000154 |
| 68 | M3.5 | 10 | 0.6 | 60° | 4.9 | 1.75 | TORX PLUS® | 15IP | 1.47-1.71 | 6.1 | 100118000096 |
| 69 | M3.5 | 10 | 0.6 | 60° | 5.1 | 0.76 | TORX PLUS® | 10IP | 1.10-1.30 | 7 | 100118000104 |
| 70 | M3.5 | 10 | 0.6 | 50° | 5 | 0.9 | TORX® | T15 | 1.60-1.80 | 6.6 | 100118000188 |
| 71 | M3.5 | 12 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.41-1.71 | 7.6 | 100118000045 |
| 72 | M3.5 | 12 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 8.3 | 100118000119 |
| 73 | M3.5 | 12 | 0.6 | 60° | 5.4 | 1 | TORX PLUS® | 15IP | 1.40-1.50 | 8.7 | 100118000171 |
| 74 | M3.5 | 14 | 0.6 | 60° | 5.2 | 1 | TORX® | T15 | 1.40-1.50 | 10.5 | 100118000105 |
| Serie M4 · 66 modelos | |||||||||||
| 75 | M4 | 3.2 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 1.3 | 100118000165 |
| 76 | M4 | 3.2 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 1 | 100118000205 |
| 77 | M4 | 4.2 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 2.3 | 100118000166 |
| 78 | M4 | 4.2 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 2 | 100118000204 |
| 79 | M4 | 5.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 3.2 | 100118000167 |
| 80 | M4 | 5.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 2.9 | 100118000203 |
| 81 | M4 | 5.7 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 2.9 | 100118000218 |
| 82 | M4 | 6.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 4.2 | 100118000170 |
| 83 | M4 | 6.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 3.9 | 100118000221 |
| 84 | M4 | 6.7 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 3.9 | 100118000219 |
| 85 | M4 | 7 | 0.5 | 60° | 5.5 | 0.55 | TORX® | T15 | 1.30-1.40 | 4.5 | 100118000102 |
| 86 | M4 | 7.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 5.2 | 100118000173 |
| 87 | M4 | 7.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 4.9 | 100118000222 |
| 88 | M4 | 8.3 | 0.5 | 90° | 6 | 0.45 | TORX® | T15 | 1.00-1.15 | 6.2 | 100118000124 |
| 89 | M4 | 8.4 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 4.7 | 100118000185 |
| 90 | M4 | 8.5 | 0.7 | 60° | 5.5 | 0.65 | TORX PLUS® | 15IP | 1.14-1.37 | 5.6 | 100118000108 |
| 91 | M4 | 8.5 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 10IP | 1.10-1.30 | 5.7 | 100118000136 |
| 92 | M4 | 8.6 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 5.8 | 100118000220 |
| 93 | M4 | 8.9 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 5.2 | 100118000191 |
| 94 | M4 | 9 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 4.7 | 100118000040 |
| 95 | M4 | 9 | 0.7 | 60° | 5.5 | 1.2 | TORX® | T15 | 1.40-1.50 | 4.7 | 100118000042 |
| 96 | M4 | 9 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 15IP | 0.97-1.21 | 5.6 | 100118000056 |
| 97 | M4 | 9 | 0.7 | 60° | 5.74 | 0.6 | TORX PLUS® | 15IP | 1.40-1.60 | 5.7 | 100118000066 |
| 98 | M4 | 9 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.55-1.65 | 5.5 | 100118000211 |
| 99 | M4 | 9 | 0.7 | 43° | 5.2 | 0.6 | TORX® | T15 | 1.20-1.50 | 6 | 100118000100 |
| 100 | M4 | 9 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.15 | 6.8 | 100118000138 |
| 101 | M4 | 10 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 5.7 | 100118000011 |
| 102 | M4 | 10 | 0.7 | 55° | 5.25 | 1.4 | TORX® | T15 | 1.40-1.50 | 6.1 | 100118000019 |
| 103 | M4 | 10 | 0.7 | Bola | 6.65 | X | TORX PLUS® | 15IP | 1.47-1.71 | 6.2 | 100118000039 |
| 104 | M4 | 10 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 6.5 | 100118000078 |
| 105 | M4 | 10 | 0.7 | 60° | 5.3 | 0.8 | TORX® | T15 | 1.40-1.50 | 7 | 100118000089 |
| 106 | M4 | 10 | 0.7 | Bola | 5.7 | X | TORX PLUS® | 15IP | 1.14-1.37 | 6.2 | 100118000095 |
| 107 | M4 | 10 | 0.7 | Bola | 5.7 | X | TORX® | T15 | 1.14-1.37 | 6.2 | 100118000120 |
| 108 | M4 | 10 | 0.7 | Bola | 5.9 | X | TORX® | T15 | 1.60-1.80 | 6 | 100118000169 |
| 109 | M4 | 10 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 6.3 | 100118000183 |
| 110 | M4 | 10.5 | 0.7 | 60° | 5.9 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 6.1 | 100118000164 |
| 111 | M4 | 11 | 0.7 | 60° | 5.65 | 0.8 | TORX PLUS® | 15IP | 1.31-1.54 | 5.3 | 100118000031 |
| 112 | M4 | 11 | 0.7 | Bola | 5.9 | X | TORX® | T15 | 1.60-1.80 | 7 | 100118000038 |
| 113 | M4 | 11 | 0.7 | 60° | 5.7 | 0.8 | TORX® | T15 | 1.50-1.60 | 7.3 | 100118000057 |
| 114 | M4 | 11 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 15IP | 0.97-1.21 | 7.6 | 100118000061 |
| 115 | M4 | 11 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 7.5 | 100118000080 |
| 116 | M4 | 11 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 6.2 | 100118000184 |
| 117 | M4 | 11 | 0.7 | 60° | 5.55 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 7.5 | 100118000212 |
| 118 | M4 | 11 | 0.7 | 60°(84°) | 5.7 | 1.2 | TORX PLUS® | 15IP | 1.60-1.74 | 6.4 | 100118000156 |
| 119 | M4 | 11.2 | 0.7 | 60° | 5.8 | 0.7 | TORX PLUS® | 15IP | 1.31-1.54 | 7.5 | 100118000053 |
| 120 | M4 | 11.5 | 0.7 | 60° | 5.6 | 1 | TORX® | T15 | 1.40-1.50 | 7.4 | 100118000200 |
| 121 | M4 | 11.8 | 0.7 | 60° | 5.75 | 0.5 | TORX PLUS® | 15IP | 1.14-1.37 | 8.4 | 100118000065 |
| 122 | M4 | 11.8 | 0.7 | 43° | 5.2 | 0.6 | TORX PLUS® | 15IP | 1.20-1.50 | 8.7 | 100118000151 |
| 123 | M4 | 12 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 8.5 | 100118000063 |
| 124 | M4 | 12 | 0.7 | 60°(84°) | 5.7 | 1.2 | TORX® | T15 | 1.60-1.74 | 7 | 100118000115 |
| 125 | M4 | 12 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 8.5 | 100118000235 |
| 126 | M4 | 12.5 | 0.7 | 60° | 5.5 | 1.05 | TORX® | T15 | 1.40-1.50 | 9 | 100118000046 |
| 127 | M4 | 12.5 | 0.7 | 60° | 5.5 | 1.1 | TORX PLUS® | 15IP | 1.40-1.50 | 9.2 | 100118000228 |
| 128 | M4 | 12.8 | 0.7 | 60° | 5.5 | 0.45 | TORX® | T15 | 1.40-1.50 | 10 | 100118000201 |
| 129 | M4 | 13 | 0.7 | 60° | 5.45 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 8.2 | 100118000026 |
| 130 | M4 | 13 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 9.5 | 100118000081 |
| 131 | M4 | 13 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.55-1.65 | 8.1 | 100118000224 |
| 132 | M4 | 13.5 | 0.7 | 40° | 5.7 | 0.7 | TORX® | T15 | 1.40-1.50 | 3.5 | 100118000125 |
| 133 | M4 | 14 | 0.7 | 60° | 5.5 | 1.2 | TORX® | T15 | 1.40-1.50 | 9.7 | 100118000044 |
| 134 | M4 | 14 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 10.5 | 100118000050 |
| 135 | M4 | 14 | 0.7 | 73° | 5.8 | 0.75 | TORX® | T15 | 1.40-1.50 | 11.3 | 100118000113 |
| 136 | M4 | 14 | 0.5 | 60° | 6.8 | 1.7 | TORX PLUS® | 15IP | 1.47-1.71 | 8.7 | 100118000155 |
| 137 | M4 | 16 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 12.5 | 100118000079 |
| 138 | M4 | 16 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.60-1.80 | 12.3 | 100118000175 |
| 139 | M4 | 16.7 | 0.7 | 60° | 5.8 | 0.8 | TORX PLUS® | 15IP | 1.30-1.50 | 3.9 | 100118000070 |
| 140 | M4 | 19 | 0.7 | 60° | 5.45 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 9.4 | 100118000163 |
| Serie M4.5 · 6 modelos | |||||||||||
| 141 | M4.5 | 9.3 | 0.75 | 57° | 6 | 0.5 | TORX PLUS® | 10IP | 1.10-1.30 | 5.8 | 100118000034 |
| 142 | M4.5 | 11.5 | 0.75 | 55° | 6.8 | 0.4 | TORX PLUS® | 20IP | 1.65-1.81 | 8 | 100118000135 |
| 143 | M4.5 | 12 | 0.75 | 60° | 5.75 | 1 | TORX PLUS® | 15IP | 1.47-1.71 | 8.8 | 100118000139 |
| 144 | M4.5 | 12 | 0.75 | 56° | 5.8 | 1.2 | TORX® | T15 | 1.60-1.80 | 8.6 | 100118000187 |
| 145 | M4.5 | 12 | 0.75 | 60° | 6.4 | 1.2 | TORX® | T20 | 1.90-2.20 | 8.2 | 100118000214 |
| 146 | M4.5 | 123 | 0.75 | 60° | 5.75 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 8.8 | 100118000148 |
| Serie M5 · 29 modelos | |||||||||||
| 147 | M5 | 8 | 0.8 | 60° | 6.6 | 1.4 | TORX® | T20 | 1.90-2.20 | 4.2 | 100118000193 |
| 148 | M5 | 8.5 | 0.8 | 50° | 6.8 | 0.8 | TORX PLUS® | 20IP | 1.55-1.65 | 4.6 | 100118000091 |
| 149 | M5 | 9.5 | 0.8 | 60° | 7.1 | 1 | TORX PLUS® | 20IP | 1.74-2.01 | 5.6 | 100118000226 |
| 150 | M5 | 10 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 5.7 | 100118000051 |
| 151 | M5 | 10.8 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 6.8 | 100118000099 |
| 152 | M5 | 10.8 | 0.8 | 43° | 6.4 | 0.8 | TORX® | T20 | 1.80-2.00 | 6.8 | 100118000186 |
| 153 | M5 | 11.45 | 0.8 | 60° | 7 | 1.4 | TORX PLUS® | 20IP | 1.74-2.01 | 6.8 | 100118000027 |
| 154 | M5 | 11.5 | 0.8 | 60° | 7 | 1.25 | TORX PLUS® | 20IP | 1.74-2.01 | 7.3 | 100118000225 |
| 155 | M5 | 12 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 7.5 | 100118000012 |
| 156 | M5 | 12 | 0.8 | 60° | 6.75 | 0.9 | TORX PLUS® | 20IP | 1.55-1.65 | 8 | 100118000055 |
| 157 | M5 | 12 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 7.7 | 100118000064 |
| 158 | M5 | 12 | 0.8 | 60° | 7.1 | 0.7 | TORX PLUS® | 20IP | 1.65-1.81 | 6.2 | 100118000159 |
| 159 | M5 | 12 | 0.8 | 83° | 7 | 0.9 | TORX® | T20 | 1.42-1.80 | 7.7 | 100118000216 |
| 160 | M5 | 125 | 0.8 | 40° | 6.35 | 0.6 | TORX PLUS® | 20IP | 1.65-1.81 | 8 | 100118000129 |
| 161 | M5 | 12.6 | 0.8 | 60° | 7 | 1 | TORX PLUS® | 20IP | 1.55-1.65 | 8.5 | 100118000161 |
| 162 | M5 | 12.7 | 0.8 | 43° | 6.4 | 0.85 | TORX® | T20 | 1.50-1.80 | 7.4 | 100118000160 |
| 163 | M5 | 13 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 8.7 | 100118000025 |
| 164 | M5 | 13 | 0.8 | 60° | 7 | 0.7 | TORX PLUS® | 20IP | 1.65-1.81 | 9.5 | 100118000116 |
| 165 | M5 | 14 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 9.5 | 100118000041 |
| 166 | M5 | 14 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 10.2 | 100118000223 |
| 167 | M5 | 14 | 0.8 | 60° | 7.2 | 1.7 | TORX® | T20 | 1.90-2.20 | 9.4 | 100118000189 |
| 168 | M5 | 14 | 0.8 | 83° | 7 | 0.9 | TORX® | T20 | 1.42-1.80 | 9.7 | 100118000217 |
| 169 | M5 | 14 | 0.8 | 83° | 7 | 0.9 | TORX PLUS® | 20IP | 1.34-1.62 | 8.8 | 100118000015 |
| 170 | M5 | 16 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 10.5 | 100118000013 |
| 171 | M5 | 16.2 | 0.8 | 40° | 6.5 | 1.2 | TORX® | T20 | 1.50-1.90 | 4.3 | 100118000131 |
| 172 | M5 | 17 | 0.8 | 60° | 7.2 | 1.3 | TORX® | T20 | 1.80-2.00 | 12.2 | 100118000058 |
| 173 | M5 | 18.6 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 4.4 | 100118000071 |
| 174 | M5 | 20.6 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 5.2 | 100118000072 |
| 175 | M5 | 22.5 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 5.4 | 100118000076 |
| Serie M6 · 8 modelos | |||||||||||
| 176 | M6 | 12 | 1 | 60° | 8.5 | 1.25 | TORX® | T25 | 2.10-2.30 | 7 | 100118000194 |
| 177 | M6 | 13 | 1 | 60° | 8.5 | 1.35 | TORX PLUS® | 25IP | 2.10-2.30 | 8 | 100118000152 |
| 178 | M6 | 16 | 1 | Bola | 9.45 | X | TORX PLUS® | 25IP | 1.90-2.10 | 10 | 100118000103 |
| 179 | M6 | 16 | 1 | 60° | 8.5 | 1.25 | TORX® | T25 | 2.10-2.30 | 11 | 100118000158 |
| 180 | M6 | 18 | 1 | 60° | 8.5 | 1.35 | TORX® | T25 | 2.10-2.30 | 13 | 100118000059 |
| 181 | M6 | 20 | 1 | 40° | 8.5 | X | TORX® | T30 | 2.30-2.70 | 7.8 | 100118000016 |
| 182 | M6 | 24.5 | 1 | 60° | 9.4 | 1.1 | TORX PLUS® | 25IP | 1.95-2.15 | 6.1 | 100118000074 |
| 183 | M6 | 26.6 | 1 | 60° | 9.4 | 1.1 | TORX PLUS® | 25IP | 1.95-2.15 | 6.1 | 100118000073 |
| Serie M8 · 2 modelos | |||||||||||
| 184 | M8 | 25 | 1.25 | 40° | 11 | 1.4 | TORX® | T30 | 2.30-2.70 | 7.2 | 100118000130 |
| 185 | M8 | 26 | 1.25 | 66° | 9.5 | 2.65 | TORX PLUS® | 30IP | 2.47-2.86 | 12.5 | 100118000202 |
Insertos de rosca macho-hembra · 5 modelos
Estructura compuesta de rosca macho M5–M8 + rosca hembra M3.5–M5 (edición de catálogo de agosto de 2024).
| N.º | Rosca macho M2 | Paso P2 | Rosca hembra M1 | Paso P1 | Longitud total L1 | L2 | L3 | L4 | Diám. cabeza ɸ1 | Vástago liso ɸ2 | Hexágono SW | N.º de pieza |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M5.0 | 0.5 | M3.5 | 0.6 | 8.65 | 1.2 | 3.3 | 2 | 6.3 | 5 | 3.5 | 100118000009 |
| 2 | M5.5 | 0.5 | M4.0 | 0.7 | 8.5 | 1.2 | 2.4 | 2 | 6.6 | 5.5 | 4 | 100118000086 |
| 3 | M6.0 | 0.75 | M4.0 | 0.5 | 10 | 1.6 | 4.1 | 2.5 | 7.8 | 6 | 4 | 100118000010 |
| 4 | M6.0 | 0.75 | M4.0 | 0.7 | 10 | 1.6 | 4.1 | 2.5 | 7.8 | 6 | 4 | 100118000168 |
| 5 | M8.0 | 0.75 | M5.0 | 0.8 | 10 | 1.7 | 3.2 | 2.5 | 9.8 | 8 | 5 | 100118000090 |
Tornillos con bola empujadora · 6 modelos
Posicionamiento mediante bola de acero con muelle, M4–M10.
| N.º | Rosca M | Paso P | Longitud total L1 | Prof. hexágono L2 | Bola de acero ɸ2 | Cara plana bola ɸ1 | Hexágono SW | N.º de pieza |
|---|---|---|---|---|---|---|---|---|
| 1 | M4 | 0.7 | 4 | 2.5 | 2 | 1.8 | 2 | 100118000180 |
| 2 | M4 | 0.7 | 6 | 3 | 2.5 | 2 | 2 | 100118000179 |
| 3 | M5 | 0.8 | 8 | 3.8 | 3 | 2.5 | 2.5 | 100118000178 |
| 4 | M6 | 1 | 10 | 4 | 4 | 3.2 | 3 | 100118000177 |
| 5 | M6 | 1 | 12 | 4 | 4 | 3.2 | 3 | 100118000176 |
| 6 | M10 | 1.5 | 16 | 6 | 7 | 6 | 5 | 100118000036 |
Tornillos de doble extremo (izq. + der.) · 7 modelos
Rosca a izquierdas en un extremo y a derechas en el otro: bloqueo bidireccional sincronizado.
| N.º | Rosca izq. M1 | Paso P1 | Longitud L2 | Rosca der. M2 | Paso P2 | Longitud L3 | Longitud total L1 | Prof. hexágono L4 | Vástago liso ɸ | Hexágono / accionamiento | N.º de pieza |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M3 | 0.5 | 4.7 | M2.5 | 0.45 | 5.8 | 14.3 | 1.6 | 2 | TORX® T6 | 100118000077 |
| 2 | M3.5 | 0.6 | 7 | M2.5 | 0.45 | 7 | 16 | 3 | 2.5 | 1.5 | 100118000140 |
| 3 | M3.5 | 0.6 | 6.8 | M3 | 0.5 | 7.2 | 16 | 3 | 2.7 | 1.5 | 100118000098 |
| 4 | M4 | 0.7 | 8 | M3 | 0.5 | 9 | 19 | 3 | 3 | 2 | 100118000141 |
| 5 | M5 | 0.8 | 9.5 | M4 | 0.7 | 10.5 | 23 | 4 | 4 | 2.5 | 100118000142 |
| 6 | M6 | 1 | 12.3 | M5 | 0.8 | 12.6 | 28 | 4.5 | 4.8 | 3 | 100118000106 |
| 7 | M6 | 1 | 10.9 | M6 | 1 | 13.9 | 32 | 4.5 | 4.3 | 3 | 100118000123 |
Tornillos de cabeza cilíndrica tipo A · 4 modelos
Cabeza cilíndrica alargada para alta capacidad de par.
| N.º | Rosca M | Longitud total L1 | Paso P | Diám. cabeza D | Altura cabeza H | ɸ1 | ɸ2 | Accionamiento A | Prof. alojamiento I | L2 | L3 | N.º de pieza |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M4 | 17.5 | 0.7 | 6.4 | 2.4 | 3 | 3.7 | TORX PLUS® 9IP | 1.14-1.32 | 9.1 | 3.9 | 100118000082 |
| 2 | M5 | 21 | 0.8 | 8 | 3.5 | 3.9 | 4.9 | TORX PLUS® 15IP | 1.47-1.71 | 11 | 5 | 100118000083 |
| 3 | M6 | 26 | 1 | 10 | 4 | 4.7 | 5.9 | TORX PLUS® 20IP | 1.74-2.01 | 14.5 | 6 | 100118000084 |
| 4 | M8 | 29.5 | 1.25 | 12 | 4.5 | 6.5 | 7.9 | TORX PLUS® 25IP | 1.90-2.10 | 15.5 | 6.5 | 100118000127 |
Tornillos de cabeza cilíndrica tipo B · 6 modelos
Cabeza cilíndrica compacta, M2.2–M4.5.
| N.º | Rosca M | Longitud total L1 | Paso P | Diám. cabeza D | Altura cabeza H | Accionamiento A | Prof. alojamiento I | N.º de pieza |
|---|---|---|---|---|---|---|---|---|
| 1 | M2.2 | 5.7 | 0.45 | 3.5 | 1.7 | TORX PLUS® 8IP | 0.81-0.98 | 100118000234 |
| 2 | M2.5 | 7 | 0.45 | 4.1 | 1.9 | TORX PLUS® 10IP | 1.10-1.30 | 100118000233 |
| 3 | M3 | 7.9 | 0.5 | 4.9 | 2.5 | TORX PLUS® 15IP | 1.30-1.50 | 100118000232 |
| 4 | M3.5 | 8.75 | 0.6 | 5.5 | 2.7 | TORX PLUS® 15IP | 1.40-1.50 | 100118000231 |
| 5 | M4 | 9.45 | 0.7 | 6 | 3 | TORX PLUS® 20IP | 1.60-1.80 | 100118000230 |
| 6 | M4.5 | 10.75 | 0.75 | 6.8 | 3.4 | TORX PLUS® 25IP | 1.90-2.10 | 100118000229 |
Guía de selección de tornillos de inserto
1. Por sistema de accionamiento: TORX® frente a TORX PLUS®
TORX® es un alojamiento torx con ángulo de accionamiento de 15°; TORX PLUS® utiliza un perfil elíptico de lóbulos con ángulo de 0° y mayor superficie de contacto con la punta, transmitiendo más par en el mismo espacio con menos desgaste del alojamiento y mayor vida de la punta. Para líneas muy automatizadas y cambios de herramienta frecuentes se recomienda TORX PLUS®.
2. Por estilo de cabeza
Elija cabeza avellanada (55°/60° — coincidiendo con el ángulo del avellanado del asiento del inserto) para montaje enrasado; cabeza cilíndrica tipo A/B cuando la cabeza pueda sobresalir y se requiera alta capacidad de par; bolas empujadoras para posicionamiento por muelle; tornillos de doble extremo izq./der. para bloqueo opuesto bidireccional.
3. Por tamaño de rosca
Siga el taladro de montaje del inserto o del disco: M2.5–M5 es lo habitual para la fijación de insertos, M6–M8 para discos grandes y utillaje pesado, M1.6–M2.2 para herramientas miniatura. Ajuste el paso a la rosca interior del taladro (para un mismo diámetro suele haber paso normal y fino).
4. Por material y entorno
El estándar es acero aleado clase 12.9 (pavonado / niquelado); para ambientes húmedos o con refrigerante elija acero inoxidable o recubrimientos anticorrosión; aluminio / titanio disponibles bajo pedido para herramientas ligeras. En condiciones de alta vibración, combine el bloqueo bidireccional izq./der. o un adhesivo fijador de roscas.
5. Estructuras personalizadas
Los insertos de rosca macho-hembra combinan rosca macho y hembra en una pieza para simplificar la estructura; cabezas cilíndricas alargadas, formas de cabeza especiales y profundidades de alojamiento a medida se fabrican según plano con validación rápida de muestra.
Aplicaciones típicas
Fijación de insertos CNC
Fijación de insertos de torneado / fresado, resistente al impacto y la vibración, cambios de inserto rápidos
Montaje de discos y mangos
Bloqueo y posicionamiento de alta precisión de discos portaherramientas y mangos
Sistemas de utillaje modular
Los insertos de rosca macho-hembra simplifican estructuras compuestas y ahorran espacio
Bloqueo opuesto de precisión
Los tornillos de doble extremo izq./der. bloquean en ambos sentidos: sin arandelas de seguridad
Posicionamiento y tope por muelle
Las bolas empujadoras ofrecen un posicionamiento flexible para herramientas y utillaje
Moldes y utillaje
Bloqueo de alta resistencia clase 12.9 para condiciones de corte severas
FAQ de tornillos de inserto
Q1¿Es YF ZCJ un fabricante con licencia TORX® / TORX PLUS®?
Sí. YF ZCJ es fabricante con licencia de tornillos de inserto TORX® / TORX PLUS®; la precisión de mecanizado del alojamiento sigue los estándares de la licencia y se pueden facilitar certificados de material, inspección dimensional completa e informes de par.
Q2¿Qué ángulos de cabeza y sistemas de accionamiento ofrecen los tornillos de inserto avellanados?
Los tornillos avellanados son principalmente de 55°/60° de ángulo de cabeza, con ángulos especiales de 25°–90° bajo pedido. Los accionamientos cubren TORX PLUS® (5IP–30IP), TORX® (T6–T30) y hexágono interior, en tamaños de rosca M1.6–M8: 185 tamaños estándar en total (véanse las tablas de referencia rápida).
Q3¿Cuál es la diferencia entre TORX PLUS® y TORX®, y cuál debo elegir?
TORX® es un alojamiento torx con ángulo de accionamiento de 15°; TORX PLUS® utiliza un perfil elíptico de lóbulos con ángulo de 0° y mayor superficie de contacto: más par en el mismo espacio de montaje, menos desgaste del alojamiento y mayor vida de la punta. Elija TORX PLUS® para montajes muy automatizados y mantenimiento frecuente.
Q4¿Qué materiales y clases de resistencia se utilizan habitualmente?
El estándar es acero aleado clase 12.9 (pavonado / niquelado y otros acabados disponibles); se ofrecen soluciones en acero inoxidable y anticorrosión según necesidad. Los especiales pueden fabricarse en titanio, aluminio y otros materiales ligeros.
Q5¿Se pueden fabricar tornillos de inserto de forma especial según plano?
Sí. Los insertos de rosca macho-hembra, los tornillos de doble extremo izq./der., las bolas empujadoras y las cabezas cilíndricas alargadas se fabrican según plano o muestra, con muestras de ingeniería rápidas y optimización continua del proceso.
Q6¿Por qué el accionamiento TORX® es tan habitual en los tornillos de fijación de insertos?
La fijación de insertos implica poco espacio, par elevado y cambios frecuentes. Los alojamientos TORX® / TORX PLUS® reparten la fuerza radial de forma uniforme y evitan que el inserto se dañe por deslizamiento; junto con el material clase 12.9, la fuerza de apriete se mantiene estable tras muchos ciclos de montaje.
Q7¿Cuáles son el pedido mínimo y los plazos de muestra?
Los tamaños estándar admiten pedidos de lote pequeño con respuesta rápida de muestra de ingeniería. Consúltenos para evaluar el pedido mínimo y el plazo según el tamaño.
Q8¿Cómo obtengo el catálogo completo y una cotización?
Pulse «Solicitar catálogo completo» arriba o contacte directamente con nosotros para recibir el catálogo PDF (con los 185 números avellanados y los 28 de forma especial) y una cotización a demanda.
¿Necesita el catálogo completo o tornillos de inserto según plano?
Envíenos sus especificaciones, números de pieza o planos y le daremos asesoramiento de selección, informes de inspección y cotizaciones rápidas: acceso directo a nuestro equipo comercial.
