Fabricante de pinos elásticos｜Pinos elásticos, fábrica de origem

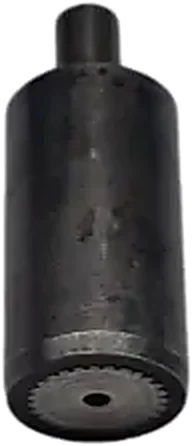

Pinos elásticos (pinos de localização elásticos): a deformação elástica do corpo do pino proporciona um ajuste com interferência auto-centrado — montagem suave, desmontagem fácil sem danificar a parede do furo, alta precisão repetitiva de localização. Muito utilizados na localização de montagens de precisão, limitação e articulações. Muitas medidas em stock, personalização não normalizada disponível.
Porquê escolher os pinos elásticos da YF Zhichengjia
Auto-centragem elástica
A deformação elástica do corpo compensa tolerâncias de posição, com boa margem de montagem
Montagem e desmontagem fáceis
Montagem repetida sem riscar o furo de localização
Localização estável
Força de recuo constante, alta precisão repetitiva
Aço para molas de qualidade
Elasticidade e vida à fadiga fiáveis
Antivibração, sem soltar
Pré-tensão de mola contínua: sem desaperto sob vibração
Gama completa de medidas
Medidas habituais em stock, protótipos rápidos não normalizados
Pinos elásticos (3 modelos)
Pino elástico 1.ª geração · montagem roscada M8
Montagem com rosca exterior M8×1.25-6h (acionamento hexagonal), altura total 14,5±0,25mm; pino Ø2,5±0,025mm, saliência 3,2~4mm, força de mola 2~5N; zinco-níquel natural + adesivo precote 85-3, classe 8.8, com desenho estanque (queda de pressão <5Pa a 50kPa/2s) — dedicado ao bloqueio do aro exterior de rolamentos em tração elétrica.
Pino elástico 2.ª geração · versão curta por pressão
Tipo cilíndrico de inserção por pressão sem rosca, comprimento total 12,25±0,25mm; camisa Ø3±0,05mm (42CrMo temperado 39~44HRC); pino Ø2,65±0,05mm com ângulo de guia de 20°±2° (SUJ2/GCr15, 50~54HRC); mola SUS304 10±3N, saliência após compressão <1,1mm, oleado contra a corrosão — adequado para localização de rolamentos pequenos e montagem sem folga.
Pino elástico 3.ª geração · versão longa por pressão
Tipo cilíndrico de inserção por pressão sem rosca, comprimento total 12,25±0,25mm; camisa Ø6,50±0,02mm (42CrMo temperado 39~44HRC); pino Ø3,80±0,03 / Ø3,95±0,05mm com ângulo de guia de 23°, 20MnCr5 cementado e temperado 58~62HRC (camada 0,4~0,8mm) — primeira escolha para rolamentos pesados, oleado contra a corrosão.
Comparação dos pinos elásticos de 1.ª, 2.ª e 3.ª geração
| Item | 1.ª geração · montagem roscada M8 | 2.ª geração · versão curta por pressão | 3.ª geração · versão longa por pressão |
|---|---|---|---|
| Instalação | Rosca exterior M8×1.25-6h, hexagonal | Inserção cilíndrica, sem rosca | Inserção cilíndrica, sem rosca |
| Comprimento / altura total | 14.5±0.25 mm | 12.25±0.25 mm | 12.25±0.25 mm |
| Diâmetro exterior da camisa | — (montagem roscada) | Ø3±0.05 mm | Ø6.50±0.02 mm |
| Diâmetro do pino | Ø2.5±0.025 mm | Ø2.65±0.05 mm | Ø3.80±0.03 / Ø3.95±0.05 mm |
| Ângulo de guia do pino | — | 20°±2° | 23° |
| Força de compressão da mola | 2~5 N | 10±3 N | 10±3 N |
| Saliência do pino após compressão | 3,2~4 mm (saliência) | <1.1 mm | <1.1 mm |
| Dureza / material do pino | HRC 22-32 | SUJ2(GCr15)，50~54HRC | 20MnCr5 cementado e temperado, 58~62HRC (camada cementada 0,4~0,8mm) |
| Material da camisa | — | 42CrMo, temperado 39~44HRC | 42CrMo, temperado 39~44HRC |
| Bujão traseiro | — | 45#，250~320HV | 45# |
| Mola | — | SUS304 | SUS304 |
| Tratamento superficial | Zinco-níquel natural + adesivo precote 85-3 | Oleado contra a corrosão | Oleado contra a corrosão |
| Outros | Classe 8.8; desenho estanque (queda de pressão <5Pa a 50kPa/2s) | — | — |
| Aplicações típicas | Bloqueio do aro exterior em tração elétrica de NEV | Localização de rolamentos pequenos, montagem sem folga | Localização de rolamentos pesados |
Nota: as especificações estão sujeitas aos desenhos personalizados e aos relatórios medidos; a personalização segundo os parâmetros do cliente é suportada.
Guia de seleção de pinos elásticos
1. Escolher pela precisão de localização
Para estruturas com elevadas exigências de precisão e montagens repetidas, prefira os pinos elásticos; para inserção única bastam os rígidos.
2. Escolher pela tolerância do furo
Com tolerâncias amplas de posição, a capacidade de compensação do pino elástico reduz substancialmente a taxa de defeitos de montagem.
3. Escolher pela carga
As ligações sujeitas principalmente a corte exigem verificação de duplo corte; se necessário, aumente o diâmetro ou utilize pinos duplos.
4. Escolher pelo material
Padrão: aço para molas com acabamento preto; aço inoxidável para ambientes húmidos; materiais alternativos negociáveis para aplicações leves ou antimagnéticas.
5. Método de instalação
Insira em paralelo com o dispositivo compatível; evite marteladas que inclinem o corpo do pino.
Aplicações típicas
Localização em montagem de precisão
Furos de pino de localização para fecho de moldes e acoplamento de caixas
Linhas automatizadas
Localização e substituição rápida de dispositivos
Estruturas de limitação
Limitação de curso e bloqueio de peças deslizantes
Ligações articuladas
Zonas articuladas como tampas abatíveis e braços oscilantes
Montagem de motores
Localização e fixação de tampas
Equipamentos eletrônicos
Localização e fixação rápida de estruturas internas
Perguntas frequentes sobre pinos elásticos
Q1Como escolher entre pinos elásticos e rígidos?
Escolha pinos elásticos para montagens repetidas, tolerâncias de posição amplas ou quando a parede do furo não puder ser danificada; para cargas elevadas e localização permanente, pinos rígidos — ambos podem ser combinados.
Q2Como é garantida a precisão de localização dos pinos elásticos?
Uma força elástica constante mantém o corpo do pino uniformemente encostado à parede do furo; combinada com o desenho de tolerâncias, a precisão repetitiva satisfaz a maioria das montagens de precisão.
Q3Que força de corte suporta?
A capacidade ao corte depende do diâmetro e do material do pino. Forneça as condições de carga e recomendaremos a medida adequada com dados de verificação.
Q4Que materiais oferecem?
Normalmente aço para molas de primeira qualidade (oleado contra a corrosão); aço inoxidável e outras opções disponíveis, certificado de material com a entrega.
Q5Há stock? Qual é o prazo?
Medidas habituais em stock; amostras não normalizadas em 1-2 semanas; prazo de série avaliado por quantidade.
Q6Suportam personalização não normalizada?
Sim. Diâmetro, comprimento, forma das extremidades e estrutura da secção elástica podem ser personalizados conforme desenho.
Precisa do catálogo completo ou de pinos elásticos personalizados conforme desenho?
Envie especificações, desenhos ou detalhes da aplicação para consultoria de seleção, relatórios de ensaio e cotação rápida — direto com nosso responsável comercial.
