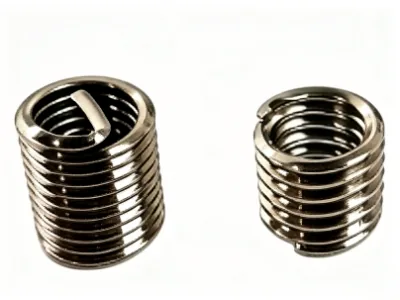

Introdução ao inserto roscado de fio metálico

Contate a YF Zhichengjia

Um novo tipo de elemento de fixação com rosca interior: um componente de reforço roscado embutido fabricado com fio de aço inoxidável de alta resistência. O seu desempenho supera em todos os aspetos uma rosca interior cortada diretamente. Serve para reparar ou reforçar furos roscados em materiais moles (alumínio, magnésio, plásticos), dotando-os de alta resistência, durabilidade e anti-desaperto.

Vantagens do produto

1. Os insertos roscados de fio metálico são leves e fortes, geralmente fabricados em aço inoxidável 304 temperado, com dureza HRC 43-50 e resistência normalmente não inferior a 1370MPa.

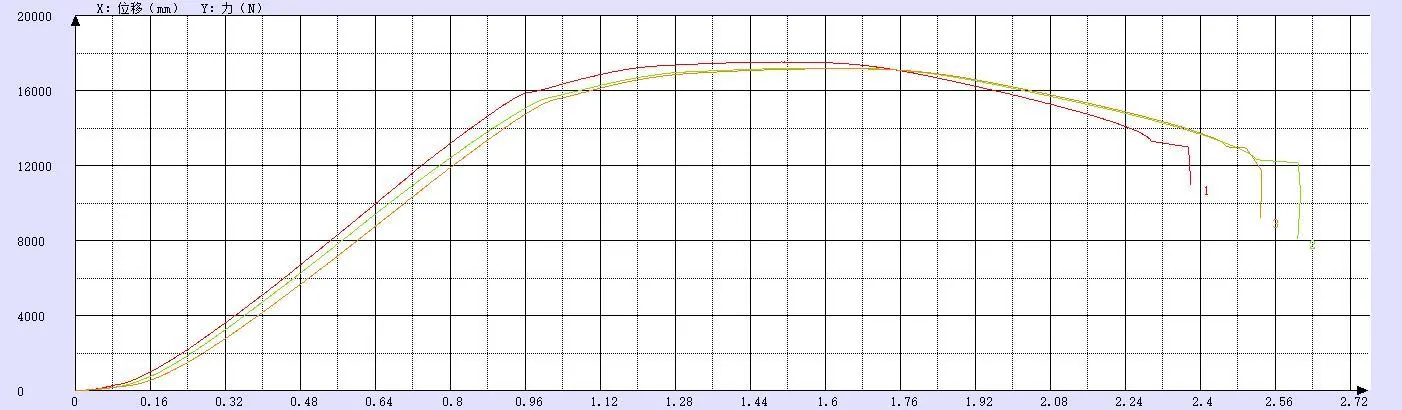

Ensaio de tração do material do inserto de fio metálico

2. Os insertos roscados de fio metálico podem elevar a resistência da rosca interior de ligas leves (magnésio, alumínio, etc.) até à classe 12 e distribuem a carga da rosca interior de forma mais uniforme — sem inserto, a primeira rosca suporta normalmente 50% da força.

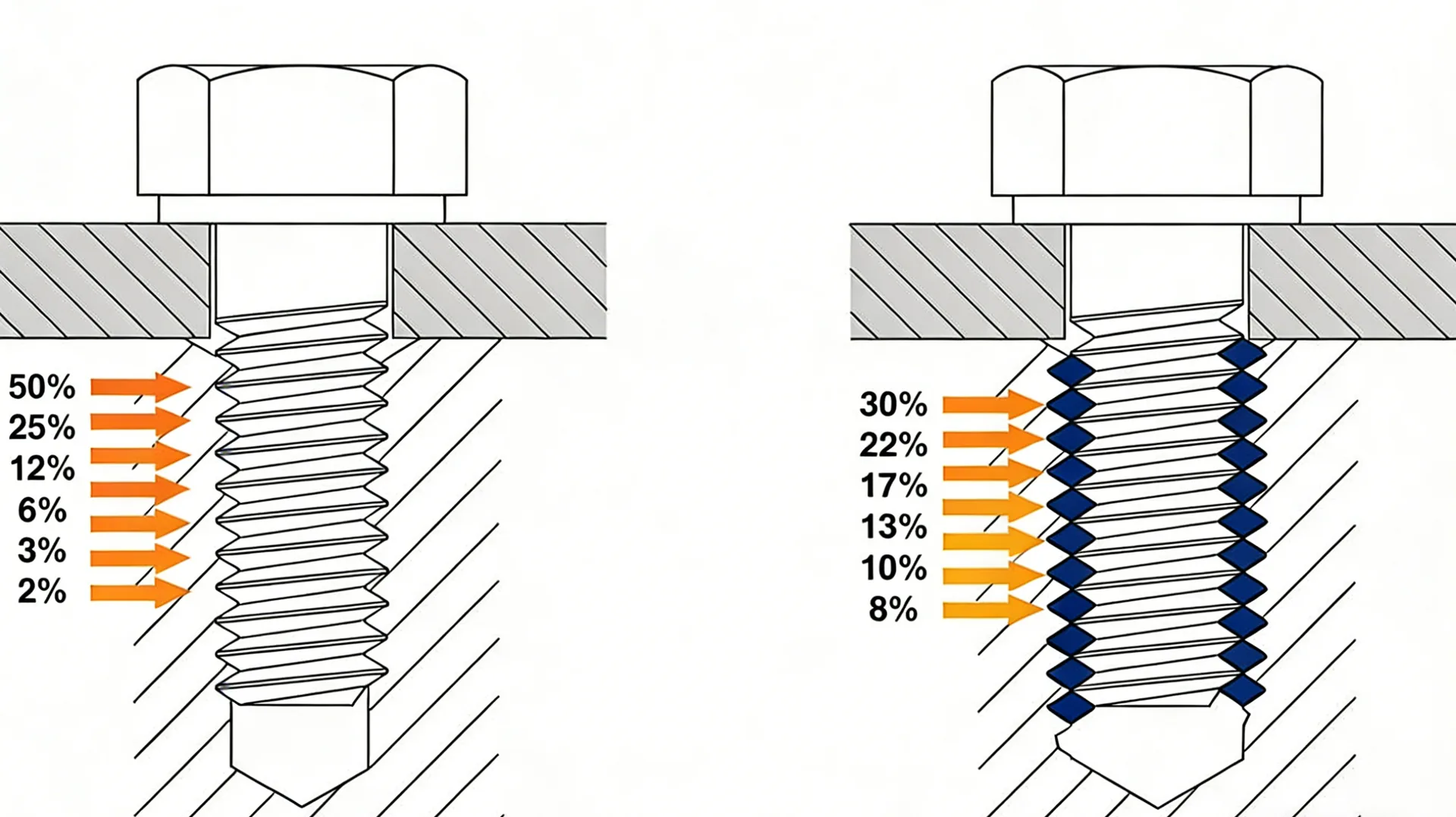

Comparação de carga: furo roscado padrão vs furo com inserto de fio metálico

Furo roscado padrão　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Furo roscado com inserto de fio metálico

Estas duas vantagens permitem que furos roscados de ligas leves com inserto admitam parafusos de alta resistência da classe 8.8 ou superior.

Funcionamento do inserto roscado de fio metálico

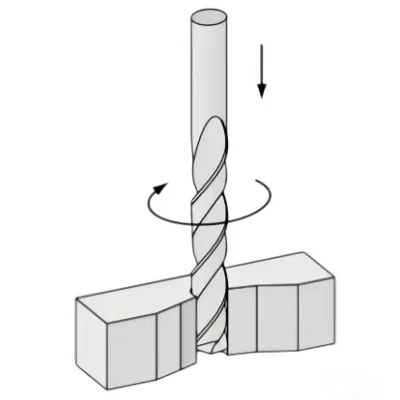

1. Furação:Com machos padrão, atenção à escolha do diâmetro. Evite rebaixamentos sempre que possível.

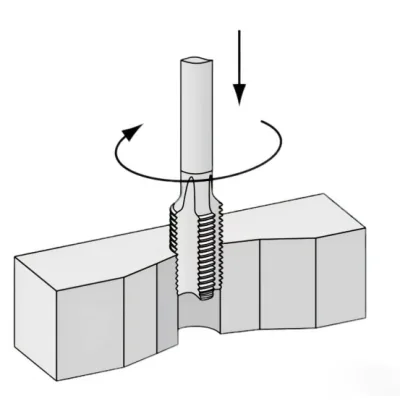

2. Roscamento:Utilize o macho correto para roscar a rosca base da medida selecionada.

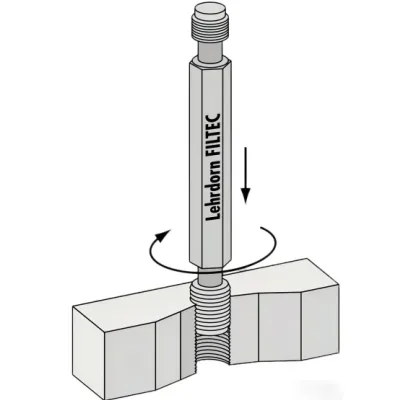

3. Verificar a rosca:Para verificar a rosca base pode utilizar-se um calibrador.

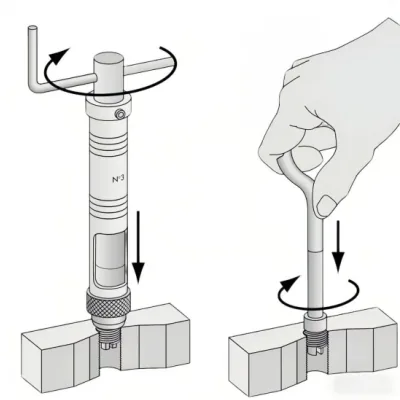

4. Instalação:O inserto roscado de fio metálico pode ser atarraxado diretamente na rosca base. A extremidade do inserto deve ficar pelo menos 1/4 de volta abaixo da superfície do material.

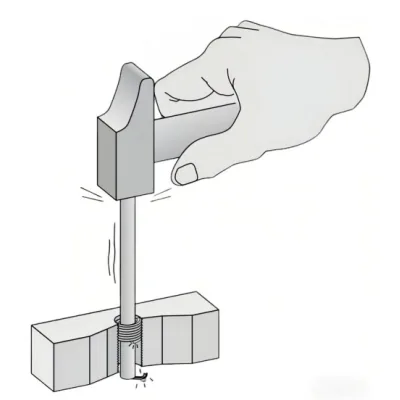

5. Remover a língueta:Em furos passantes, utilize a ferramenta quebra-língua para retirar a língua. Em insertos em furos cegos, a língua pode permanecer no lugar se se pretender a profundidade máxima de rosca.

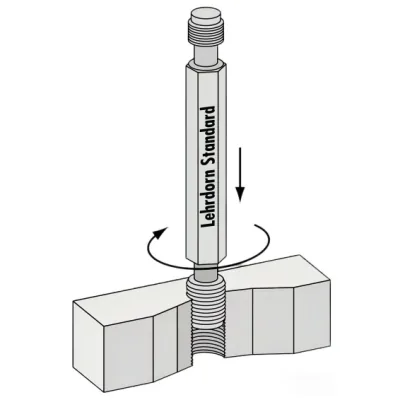

6. Inspeção:Após remover a língua, a inspeção pode ser repetida.

Nota: o passo 5 pode ser omitido com insertos sem língua

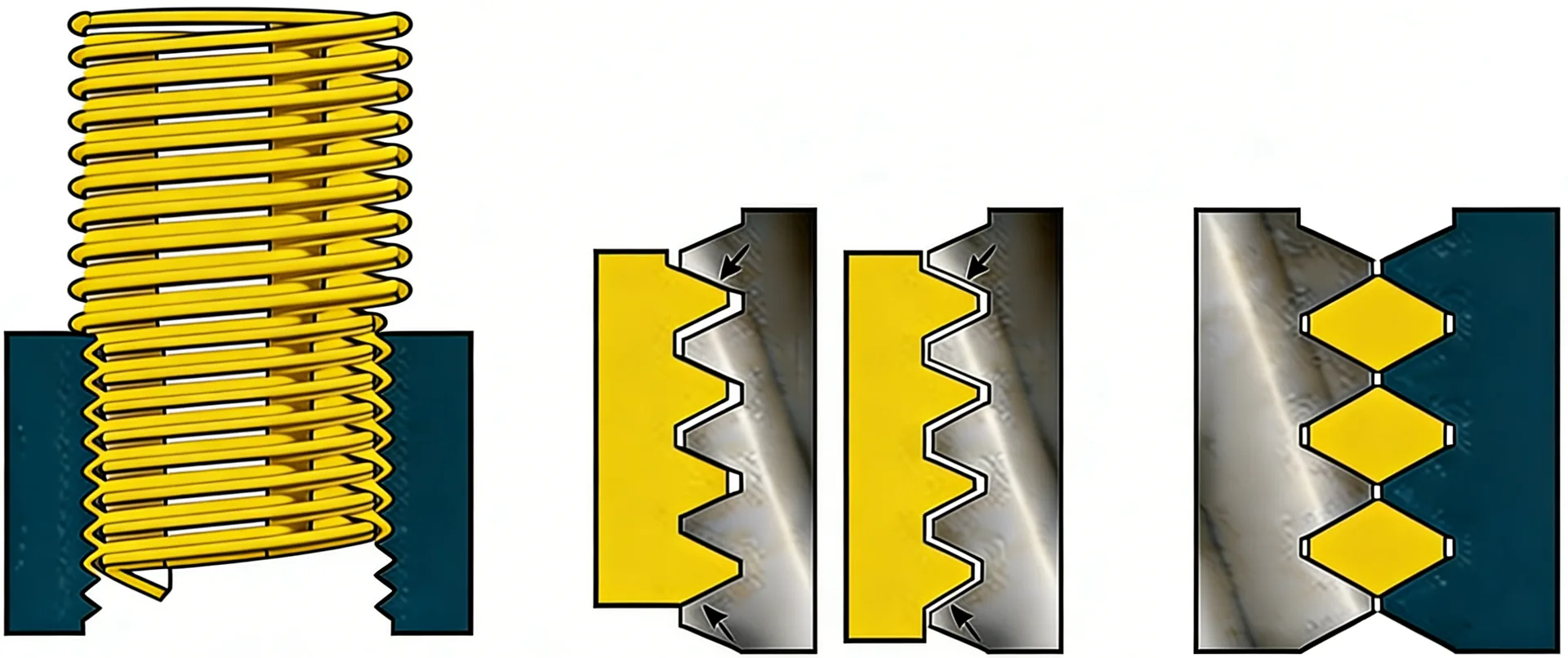

Precauções de instalação

Posição a meio da instalação　　　　　　　　　　　　　　　　　　　　　　　　　Problemas de ângulo e de passo　　　　　　　　　　　　　　　　　　　Instalação concluída

Chaves da instalação: atarraxar na vertical, ferramenta adequada, parar com firmeza ao chegar

1. Posicionar e atarraxar: monte o inserto na chave especial, alinhe com o furo roscado e atarraxe na vertical até o inserto entrar parcialmente.

2. Evitar erros: como mostrado, manter a ferramenta perpendicular para evitar a inclinação causada pelo "problema de ângulo"; utilizar um macho com o passo adequado para evitar o "problema de passo", que impede a rosca ou provoca saltos de fio.

3. Instalar até ao fundo: como mostrado, atarraxe o inserto até à profundidade especificada (normalmente fica cerca de um passo abaixo da boca do furo); a língua de acionamento fica exposta, pronta para o tratamento seguinte.

Exposição de ferramentas

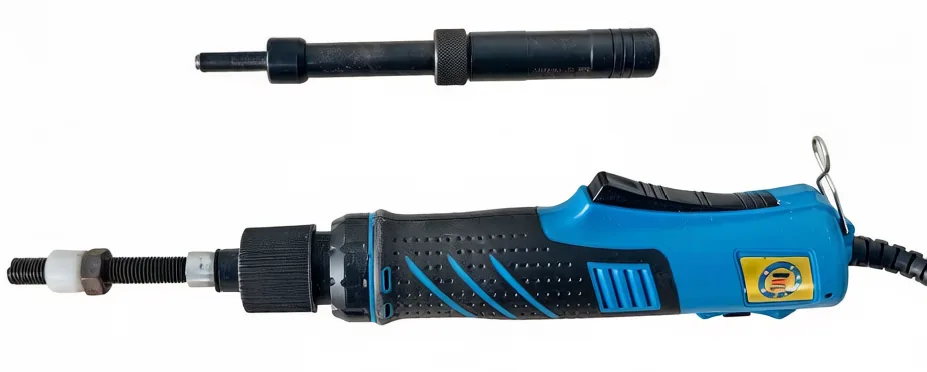

Ferramentas de instalação

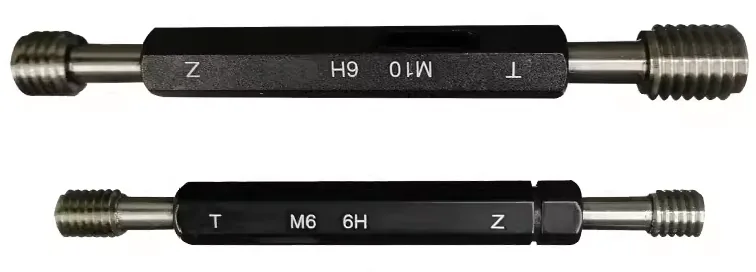

Ferramentas de inspeção

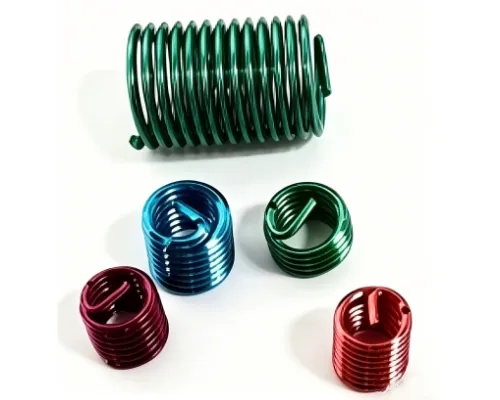

Características

1. Materiais: aço inoxidável SUS304 e SUS316, bronze fosforoso e liga de níquel INCONEL para altas temperaturas.

2. Tratamentos superficiais: lubrificação, estanhagem, zincagem, prateação (para altas temperaturas), etc.

3. Medidas de M2 a M39.

4. Roscas: passo grosso e passo fino.

5. Comprimentos disponíveis: 1D, 1,5D, 2D, 2,5 e 3D — cinco medidas padrão; comprimentos especiais podem ser fabricados a pedido.

6. Dois tipos: padrão e autoblocante.

7. Dois estilos: com língua e sem língua

8. Cores como vermelho ou verde podem ser aplicadas conforme necessidade.

Aplicações por indústria

Veículos de Nova Energia

Indústria de ligas leves

Inteligência Incorporada

Servidor HPC AI

Eletrônica Industrial

Eletrônica de Consumo

Economia de Baixa Altitude

Indústria aeroespacial

Normas de insertos roscados de fio metálico

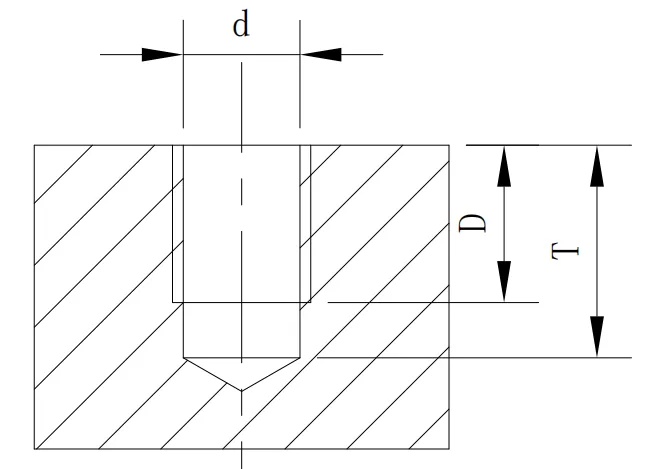

Tabela 1 Detalhe da profundidade de rosca útil em furos base métricos

Rosca métrica grossa	Passo da rosca	Diâmetro do furo de base d	Profundidade de furação T	Profundidade da rosca D	Rosca métrica fina	Passo da rosca	Diâmetro do furo de base	Profundidade de furação	Profundidade da rosca
M2.0	0.4	1.6	6	4	M2.5	0.35	2.2	6	4
M2.2	0.45	1.75	6	4	M3.5	0.35	2.7	8	6
M2.3	0.45	1.9	6	4	M4.0	0.5	3.5	9	7
M2.5	0.45	2.1	7	4.5	M4.5	0.5	4	9	7
M2.6	0.45	2.2	7	4.5	M5.0	0.5	4.5	14	11
M3.0	0.5	2.5	8	6	M5.5	0.5	5	14	11
M3.5	0.6	2.9	8	6	M6.0	0.75	5.3	15	12
M4.0	0.7	3.3	9	7	M7.0	0.75	6.3	15	12
M4.5	0.75	3.25	9	7	M8.0	1	7	18	15
M4.5	0.75	3.8	10	8	M8.0	0.75	7.3	18	15
M5.0	0.8	4.2	14	11	M8.5	0.75	7.3	18	15
M5.0	0.9	4.1	14	11	M9.0	0.75	8	18	15
M6.0	1	5	15	12	M9.0	0.75	8.3	18	15
M7.0	1	6	15	12	M10.0	1.25	8.8	20	17
M8.0	1.25	6.8	18	15	M10.0	0.75	9	20	17
M9.0	1.25	7.8	18	15	M11.0	0.75	9.3	20	17
M10.0	1.5	8.5	20	17	M11.0	1.25	10.3	20	17
M11.0	1.5	9.5	20	17	M12.0	1.25	10.8	20	17
M12.0	1.75	10.3	20	17	M12.0	1.25	10.8	20	17
M14.0	2	12	25	22	M12.0	1.25	10.8	20	17
M16.0	2	14	25	22	M14.0	1.5	12.5	25	22
M18.0	2.5	15.5	25	22	M15.0	1.5	13.5	25	22
M20.0	2.5	17.5	25	22	M16.0	1.5	14.5	25	22
M22.0	2.5	19.5	25	22	M20.0	1.5	15	25	22
M24.0	3	21	25	22	M22.0	2	18	25	22
M27.0	3	24	25	22	M24.0	2	18	25	22
M30.0	3.5	26.5	25	22	M27.0	2	16.5	25	22
M33.0	3.5	29.5	25	22	M30.0	2	16.5	25	22
M36.0	4	32	25	22	M33.0	2	16.5	25	22
M39.0	4	35	25	22	M36.0	2	16.5	25	22

Normas de insertos roscados de fio metálico
Tabela 2 Parâmetros de insertos roscados de fio metálico GB/T 24425.1-2009 — (rosca grossa)

Especificações do inserto helicoidal	Dimensão de guia dy		Diâmetro em estado livre Dz		Comprimento nominal n*p	Voltas em estado livre N (mín.)		Comprimento após a instalação
Especificações do inserto helicoidal	min	max	min	max	Comprimento nominal n*p	min	max	min	max
M2			2.53	2.7	1d	3	3.4	1.6	1.8
					1.5d	5.3	5.6	2.6	2.8
					2d	7.6	7.9	3.6	3.8
					2.5d	9.9	10.2	4.6	4.8
					3d	12.2	12.4	5.5	5.8
M2.5			3.2	3.7	1d	3.3	3.8	2.05	2.375
					1.5d	5.9	6.3	3.3	3.525
					2d	8.5	8.8	4.55	4.775
					2.5d	11.1	11.4	5.8	6.025
					3d	13.6	13.9	7.05	7.275
M3			3.8	4.35	1d	3.6	4.3	2.5	2.75
					1.5d	6.3	7.1	4	4.25
					2d	9	9.8	5.5	5.75
					2.5d	11.8	12.6	7	7.25
					3d	14.5	15.3	8.5	8.75
M4			5.05	5.6	1d	3.6	4.2	3.3	3.65
					1.5d	6.3	6.9	5.3	5.65
					2d	9.1	9.5	7.3	7.65
					2.5d	11.8	12.2	9.3	9.65
					3d	14.4	14.9	11.3	11.65
M5			6.25	6.8	1d	4	4.7	4.2	4.6
					1.5d	6.8	7.6	6.7	7.1
					2d	9.6	10.6	9.2	9.6
					2.5d	12.4	13.5	11.7	12.1
M6	7.28	7.58	7.58	7.95	1d	3.8	4.5	5	5.5
					1.5d	6.5	7.3	8	8.5
					2d	9.2	10.2	11	11.5
					2.5d	12	13	14	14.5
					3d	14.6	15.8	17	17.5
M7	8.28	8.58	8.58	9.2	1d	4.7	5.4	6	6.5
					1.5d	7.9	8.8	9.5	10
					2d	11	12.1	13	13.5
					2.5d	14.2	15.4	16.5	17
					3d	17.3	18.7	20	20.5
M8	9.55	9.85	9.85	10.35	1d	4.4	4.9	6.75	7.375
					1.5d	7.3	8	10.75	11.375
					2d	10.3	11.1	14.75	15.375
					2.5d	13.3	14.1	18.75	19.375
					3d	16.4	17.2	22.75	23.375
M10	11.82	12.1	12.1	12.8	1d	4.7	5.2	8.5	9.25
					2d	11	11.6	18.5	19.25
					2.5d	14.2	14.8	23.5	24.25
					3d	17.3	18	28.5	29.25
M12	14.2	14.5	14.5	15	1d	4.8	5.4	10.25	11.125
					1.5d	8.1	8.7	16.25	17.125
					2d	11.3	12	22.25	23.125
					2.5d	14.6	15.3	28.25	29.125
					3d	17.8	18.6	34.25	35.125
M14	16.47	16.87	16.87	17.87	1d	4.9	5.5	12	13
					1.5d	8.3	8.9	19	20
					2d	11.6	12.3	26	27
					2.5d	14.9	15.6	33	34
					3d	18.2	19	40	41
M16	18.67	18.87	18.87	19.9	1d	6	6.5	14	15
					1.5d	9.8	10.3	22	23
					2d	13.6	14.2	30	31
					2.5d	17.4	18	38	39
M18	21	21.4	21.4	22	1d	5.2	6.1	15.5	16.75
					1.5d	8.6	9.5	24.5	25.75
					2d	12.1	13	33.5	34.75
					2.5d	15.5	16.5	42.5	43.75
					3d	18.9	20	51.5	52.75
M20	23.01	23.46	23.46	24.4	1d	6	6.8	17.5	18.75
					1.5d	9.7	10.7	27.5	28.75
					2d	13.5	14.6	37.5	38.75
					2.5d	17.3	18.4	47.5	48.75
					3d	21.2	22.3	57.5	58.75
M22	25.01	25.61	25.61	26.9	1d	6.7	7.6	19.5	20.75
					1.5d	10.9	11.9	30.5	31.75
					2d	15.1	16.1	41.5	42.75
					2.5d	19.3	20.4	52.5	53.75
					3d	23.5	24.6		64.75
M24	27.55	28.15	28.15	29.1	1d	6	6.7	21	22.5
					2.5d	17.4	18.3	57	58.5
					3d	21.3	22.2	69	70.5
M27	30.55	31.15	31.15	32.4	1d	6.9	7.7	24	25.5
					1.5d	11.1	12.2	37.5	39
					2d	15.5	16.7		52.5
					2.5d	19.3	20.4	64.5	66
					3d	23.9	24.7	78	79.5
M30	34.1	34.7	34.7	35.81	1d	6.5	7.1	26.5	28.25
					1.5d	10.6	11.3	41.5	43.25
					2d	14.4	15.4	56.5	58.25
					2.5d	18.7	19.2	71.5	73.25
					3d	22.8	23.4	86.5	88.25
M33	37.09	37.7	37.7	39.01	1d	7.3	8.2	29.5	31.25
					1.5d	11.8	12.9	46	47.75
					2d	16.3	17.6	62.5	64.25
					2.5d	20.8	21.3	79	80.75
M36	40.63	41.33	41.33	42.67	1d	6.9	7.5	32	34
					1.5d	11.2	11.9	50	52
					2d	15.5	16.3	68	70
					2.5d	19.7	20.3	86	88
					3d	24	24.6	104	106
M39	43.63	44.33	44.33	45.75	1d	7.7	8.3	35	37
					1.5d	12.3	13	54.5	56.5
					2d	17	17.7	74	76
					2.5d	21.6	22.1	93.5	95.5
					3d	26.2	26.8	113	115

Insertos roscados de fio metálico à medida
Tabela 3 Parâmetros de insertos de fio metálico à medida — (rosca grossa)

Especificações do inserto helicoidal	Comprimento nominal n*p	Número de voltas N	Diâmetro em estado livre Dz	Cor	Com língueta / sem língueta
M4	1d	3.6-4.2	5.05-5.6	Verde	Com língueta
M4	3d	14.4-14.9	5.05-5.6	Cor natural	Com língueta
M5	1.5d	6.8-7.6	6.25-6.80	Vermelho	Furo cego, ranhurado 65%
	1.5d	6.75-7.25	6.28-6.8	Verde	Com língueta
	1.5d	6.8-7.6	6.15-6.54	Verde	Com língueta
	1.5d	/	/	Cor natural	Sem língueta
	2d	9.45-9.7	6.35-6.6	Verde	Com língueta
	2d	9.6-10.6	6.35-6.4	Cor natural	Com língueta
	2d	/	/	Cor natural	Sem língueta
M6	1.5d	6.5-7.3	7.5-7.55	Cor natural	Com língueta
M6	2d	9.2-10.2	7.5-7.55	Cor natural	Com língueta
M7	1d	/	/	Cor natural	Com língueta
M7	1.5d	/	/	Vermelho	Com língueta
M8	1d	4.55-4.9	9.7-9.8	Cor natural	Sem língueta
	1.5d	7.3-8.0	9.85-10.35	Cor natural	Com língueta
	2d	10.3-11.1	9.85-10.35	Cor natural	Com língueta
	2.5d	13.3-14.1	9.85-10.35	Verde	Com língueta
M10	1.5d	7.8-8.4	12.1-12.8	Verde	Com língueta
	2d	11-11.6	12.1-12.8	Verde	Com língueta
	3d	20.2-21.6	11.87-12.65	Verde	Com língueta

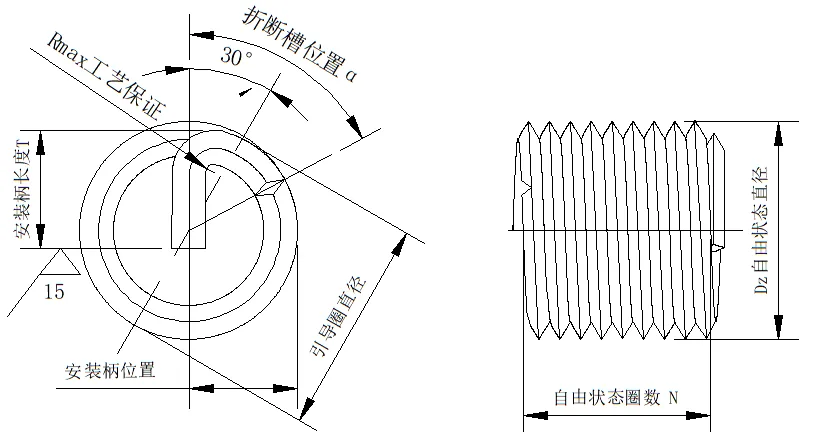

Esquema estrutural do inserto roscado de fio metálico

Nota: para as tabelas 2 e 3, ver esta figura

Normas de insertos roscados de fio metálico

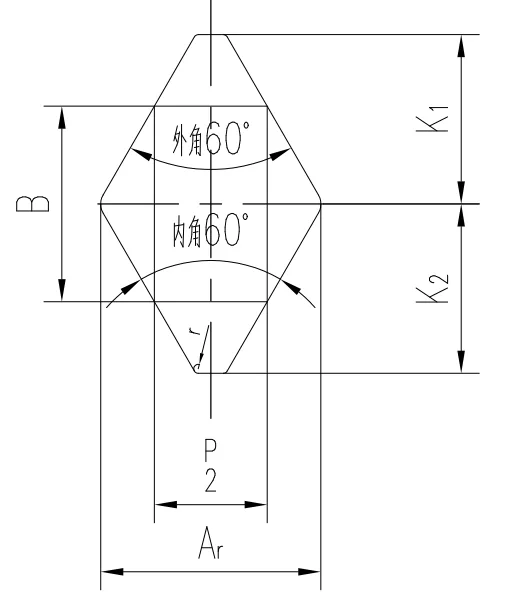

Tabela 4 Parâmetros de insertos roscados de fio metálico GJB 119.4A-2001

Passo P (mm)	B(mm) dimensão nominal	B desvio superior (μm)	B desvio inferior (μm)	K1(mm) dimensão nominal	K desvio inferior (μm)	K2(mm) dimensão nominal	K2 desvio inferior (μm)	A min (mm)
0.4	0.26	0	-10	0.26	-50	0.217	-20	0.32
0.45	0.292		-10	0.292	-50	0.244	-20	0.36
0.5	0.325	0	-10	0.325	-60	0.271	-25	0.4
0.7	0.455	0	-10	0.455	-60	0.379	-25	0.56
0.8	0.52	0	-12	0.52	-60	0.433	-40	0.64
1	0.65	0	-12	0.65	-90	0.541	-40	0.8
1.25	0.812	0	-12	0.812	-90	0.677	-55	1
1.5	0.974	0	-13	0.974	-120	0.812	-55	1.2
1.75	1.137	0		1.137	-120	0.947	-70	1.4
2	1.299	0	-13	1.299	-120	1.083	-70	1.6
2.5	1.624	0	-13	1.624	-160	1.353	-100	2
3	1.949	0	-13	1.949	-160	1.624	-100	2.4
3.5	2.273	0	-13		-200	1.894	-120
4	2.598	0	-13	2.598	-200	2.165		3.2

Desafios e soluções por indústria

Modelo de impacto de custo no ciclo do projeto

Na sociedade atual, de evolução rápida, o desafio central da I&D é que a janela de decisão inicial é extremamente curta, mas fixa a maior parte do custo, enquanto as correções posteriores, apesar do grande investimento, têm custo altíssimo — um grave desalinhamento entre risco e retorno. As empresas devem, por isso, tomar decisões precisas na fase mais precoce para enfrentar a incerteza do mercado.

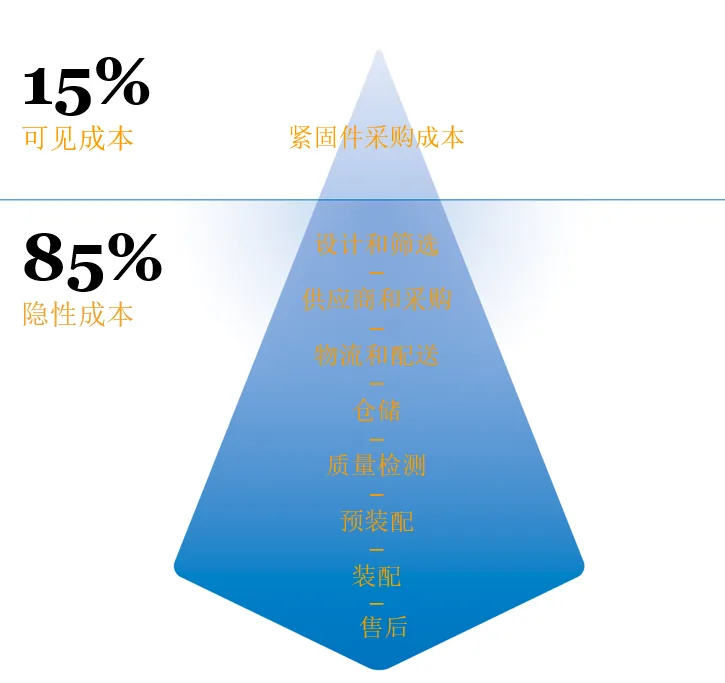

Regra 15-85

Focar-se excessivamente no custo visível de aquisição, ignorando os custos ocultos que representam 85%, leva à falta de coordenação global em projeto, cadeia de abastecimento e pós-venda, elevando substancialmente o custo total do ciclo de vida.

Os seis serviços profissionais da YF Zhichengjia

Treinamento

Design e Serviços de Consultoria

Prototipagem Rápida de Engenharia

Teste

Análise de Desmontagem

Otimização Contínua de Processo

Resumo

Como elemento de reforço de roscas interiores de alto desempenho, os insertos roscados de fio metálico são amplamente utilizados em indústrias com elevadas exigências de resistência de rosca, resistência ao desgaste e fiabilidade. Através de processos de instalação normalizados e de uma ampla seleção de medidas, resolvem perfeitamente problemas do setor como a insuficiente resistência de rosca em materiais moles, o fácil dano e o desaperto, melhorando eficazmente a estabilidade global e a vida útil dos equipamentos — a solução preferida de ligação aparafusada da indústria moderna.
