pinos elásticos Inserção cilíndrica, sem rosca
Pino elástico 2.ª geração (versão curta por pressão)

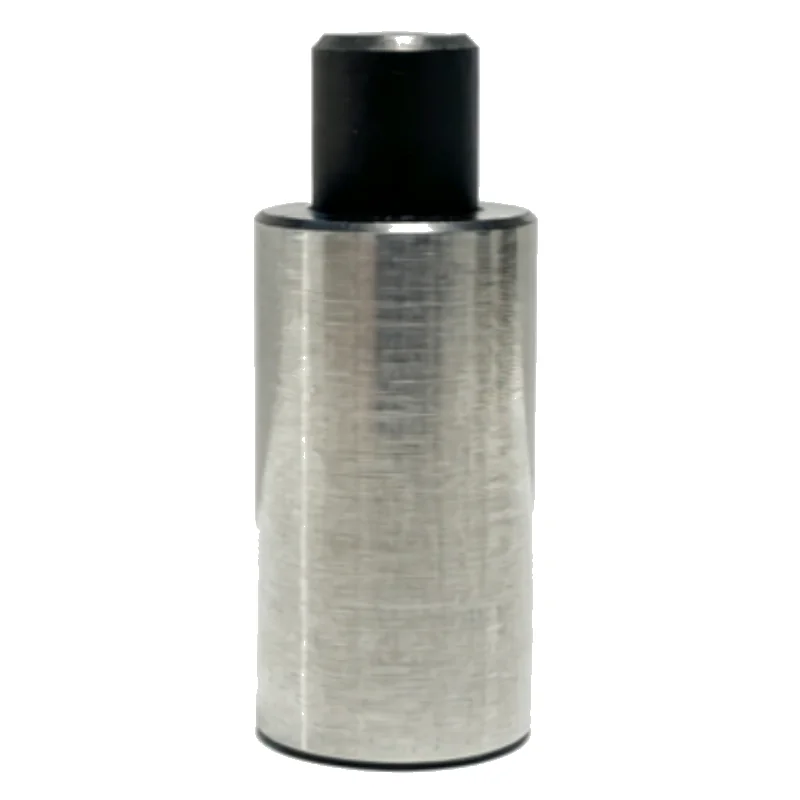

Fotos do produto
Fotos reais, não renderizações
As imagens mostram o produto real desta especificação; a aparência varia conforme o tratamento de superfície e o tipo de cabeça — prevalece a peça entregue.
Descrição do produto
A seguir, uma compilação da descrição técnica existente deste produto neste site
O pino elástico de localização de 2.ª geração é uma estrutura curta de inserção por pressão composta por quatro partes: camisa de aço, pino, mola SUS304 e bujão traseiro. Está pronto a usar inserindo-o diretamente no furo de montagem — sem furo roscado prévio nem roscagem — ideal para linhas automatizadas de inserção por pressão em grande série. A ponta do pino tem um ângulo de guia de 20°±2° para auto-centragem e menos riscos durante a inserção; a mola fornece continuamente uma força de compressão de 10±3N, mantendo o pino uniformemente encostado à parede do furo e compensando as tolerâncias de usinagem da posição. O pino é de aço para rolamentos SUJ2 (GCr15) com 50~54HRC, equilibrando resistência ao desgaste e vida útil elástica; a camisa é de 42CrMo temperado a 39~44HRC, guiando de forma estável o sistema elástico interno. A altura total é de apenas 12,25mm, adequado para localização de rolamentos pequenos compactos e montagem sem folga.
Especificações
Os parâmetros indicados nesta página seguem a inspeção de fábrica e as normas aplicáveis; os itens não listados seguem o desenho do cliente ou o acordo do pedido, sem compromisso padrão.
| Instalação | Inserção cilíndrica, sem rosca |
|---|---|
| Tratamento superficial | Oleado contra a corrosão |
| Comprimento total | 12.25±0.25 mm |
| Diâmetro exterior da camisa | Ø3±0.05 mm |
| Diâmetro do pino | Ø2.65±0.05 mm |
| Ângulo de guia do pino | 20°±2° |
| Força de compressão da mola | 10±3 N |
| Saliência do pino após compressão | <1.1 mm |
| Material da camisa | 42CrMo, temperado 39~44HRC |
| Material do pino | SUJ2（GCr15），50~54HRC |
| Bujão traseiro / mola | 45#（250~320HV） / SUS304 |
Busca de seleção
Conforme suas condições de operação, consulte diretamente entre os 4 modelos desta série — filtragem puramente front-end, sem redirecionamento nem alteração de URL.
Os resultados do filtro baseiam-se nos campos de especificação publicados nas páginas de cada modelo e servem apenas como triagem inicial; a seleção final deve ser confirmada conforme a carga real, a espessura da chapa e o processo de montagem.
Desenhos e personalização
Esta série ainda não possui catálogo público; demandas baseadas em desenhos são atendidas por projeto
Fabricação sob desenho / replicação por amostra
Basta um desenho 2D ou uma amostra física para avaliação; após a confirmação, seguimos com o desenho CAD, o protótipo, a aprovação da primeira peça e a produção em série. Desenhos e informações do projeto são tratados de forma confidencial.
Processo de fabricação
Rota de processo habitual desta categoria de produto; as operações reais seguem o desenho e os requisitos do pedido
- Formação por enrolamentoTira de material enrolada para formar o pino elástico
- Tratamento térmicoControle de elasticidade e dureza
- Tratamento superficialOxidação negra / galvanização
- Verificação de elasticidadeTeste de força de inserção e extração
Capacidade e entrega
Baseado na capacidade e nas informações de certificação públicas da empresa; sem promessas não verificadas
Modelos relacionados
Especificações substituíveis da mesma série e fixações de outras séries normalmente usadas em conjunto
pinos elásticos

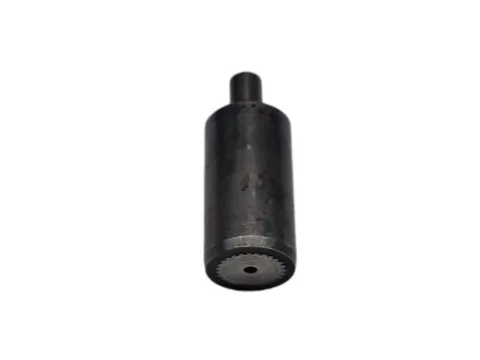

Pino elástico de localização
Os pinos elásticos da YF Zhichengjia utilizam estrutura autoblocante elástica para localização precisa
pinos elásticos
Pino elástico 1.ª geração (montagem roscada M8)
Rosca externa M8×1.25
pinos elásticos
Pino elástico 3.ª geração (versão longa por pressão)
Tipo cilíndrico sem rosca de pressão
Série de rebitagem e clinchagem

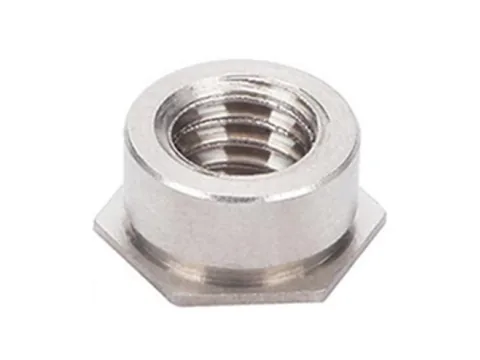

Porca de rebitagem ultrafina de 1,2 mm
