降本60%!冷镦工艺重塑EV电池包吊装套筒

文章出处:盈锋志诚嘉    发布时间:2026-06-02 14:52
从纯CNC加工转向冷镦+少量二次机加工,应用于6061铝合金

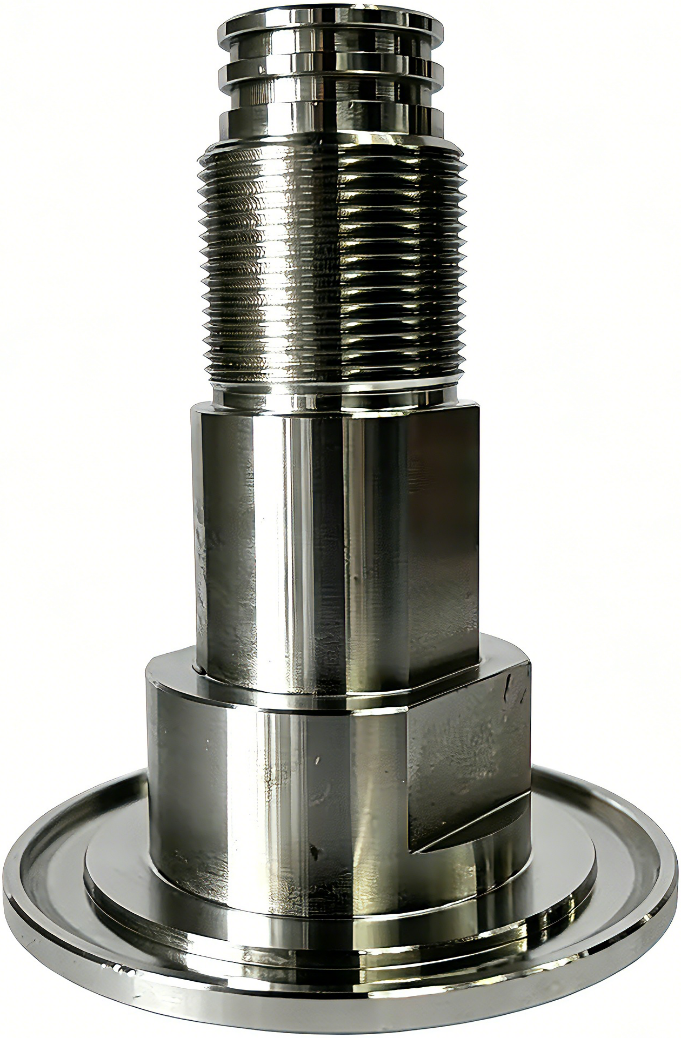

图1:成品6061铝合金吊装套筒。要求精密螺纹和光滑的顶部配合面。

每一位在电动汽车电池包供应链中工作的工程师都深知这种压力:零部件既要保持严格公差、满足严苛的安全规格,又要应对巨大的产量,同时成本还必须降下来。
我最近深入分析了一种中央吊装套筒(用于电池包在装配过程中的吊装和固定)的成本结构。这是一个典型的“过度工程化”零件。传统工艺是用6061铝合金实心棒材进行纯CNC加工。这种方式没问题,但速度慢、材料浪费大,价格自然也不菲——我们当时每件的成本大约在50元人民币(约7美元)。
考虑到单条产线就需要数千个这样的零件,成本会迅速累积。

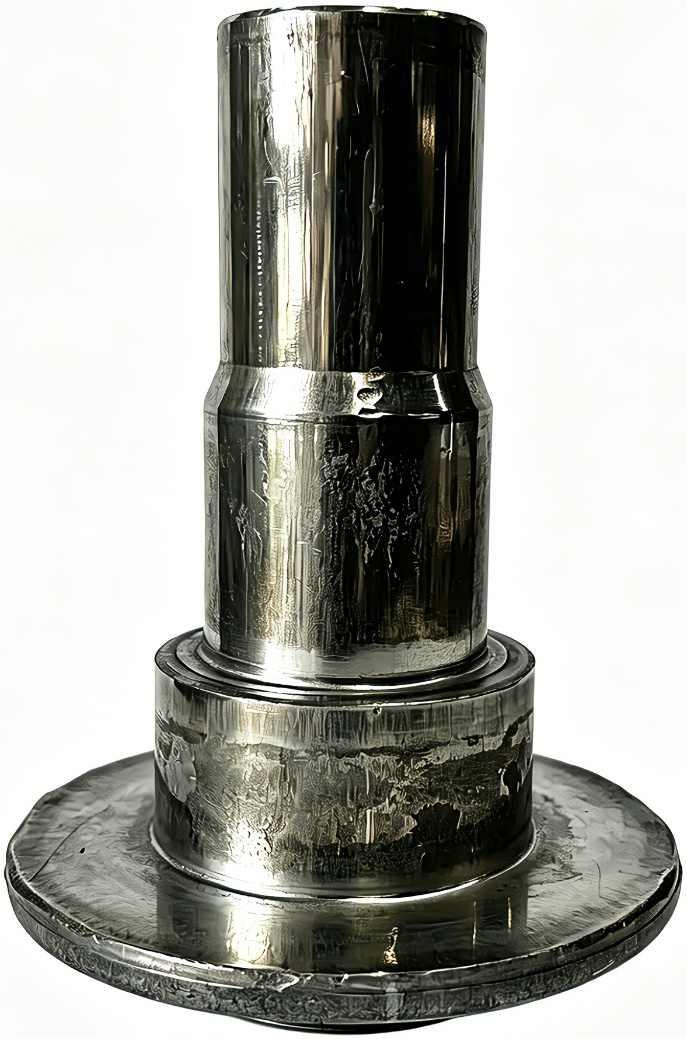

图2:冷镦成型的毛坯。已基本成型,只需少量机加工即可。无切屑,无材料浪费。

于是我们重新审视了它的几何结构。这是一个带法兰的空心套筒。这个形状本身就为冷镦工艺而生。我们不再从实心棒材上切掉50%的金属,而是转为冷镦加二次机加工的复合工艺。
工艺流程很简单:
1. 毛坯成型:用冷镦成型基础形状(见图2)。速度快,重复性极高,材料利用率接近98%。
2. 精加工:在此毛坯基础上,我们只需几道快速的CNC工序,完成顶部螺纹车削和座面精整(见图1)。
对成本底线的实际影响
成本差异惊人。整个工艺成本现在约为每件20元人民币(不到3美元)。这意味着每一个吊装套筒就节省了30元。
但节省的不仅仅是成本。
效率:生产速度提升5倍
旧的纯CNC路线,每件需20分钟。现在采用冷镦,毛坯成型只需数秒即可完成。即使加上最简化的CNC精加工,整个节拍时间也不到4分钟。
这对实际生产意味着什么?一条产线现在每天能产出超过300件,而不是原来的60件。这是5倍的产出提升——而且无需增加额外设备或场地。
意外收获:结构完整性
如果你做的是电池包的吊装点,强度是没有任何商量余地的。
从6061棒材直接进行纯CNC加工,会切断铝材内部的晶粒流线。晶粒流线被破坏,就可能产生薄弱点——尤其是在承受反复应力或重载吊装时。
冷镦则恰恰相反。它在高压下使金属成型,迫使晶粒流线顺着零件的几何形状分布。晶粒流线是连续且未被破坏的,环绕着法兰、本体和六角面(见图3)。

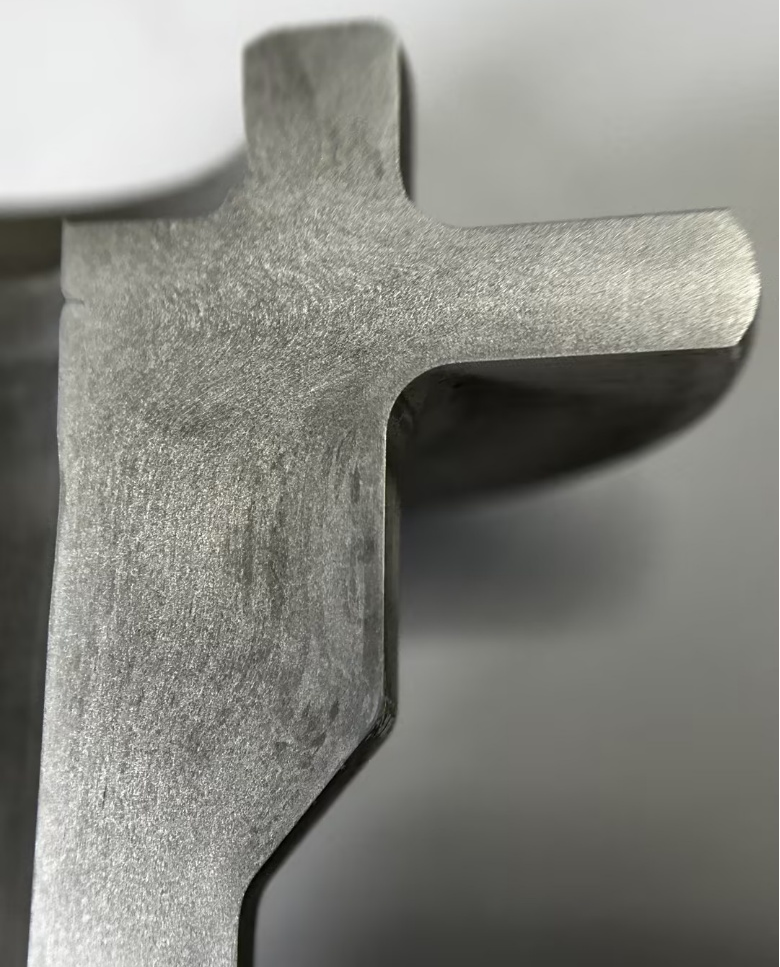

图3:晶粒流线未被破坏,结构强度更高。

在我们的拉伸测试中,与纯CNC版本相比,冷镦成型的版本表现出更高的抗应力断裂能力。对于沉重的电动汽车电池包上一个关键的吊装点而言,这不仅仅是锦上添花——这是一项安全保障。
结论:冷镦套筒更便宜、生产更快、强度更高。
给设计工程师的一个提醒
如果你正在设计或采购电池包吊装点、支架或类似的机械紧固件,请不要再不假思索地默认选择“CNC”。
冷镦(完成毛坯成型)加最少量CNC(完成精密配合面)的复合工艺,是经过验证的成本杀手、省时利器与强度增强方案。我们已在6061铝合金上成功应用,它在大幅降低BOM成本的同时,交付了更安全、更坚固的零件。
想在你的零件上试试这个方法吗?欢迎联系我们,进行一次快速的面向制造的设计(DFM)评审。有时候,最大的节省就来自改变切屑的产生方式。
---
