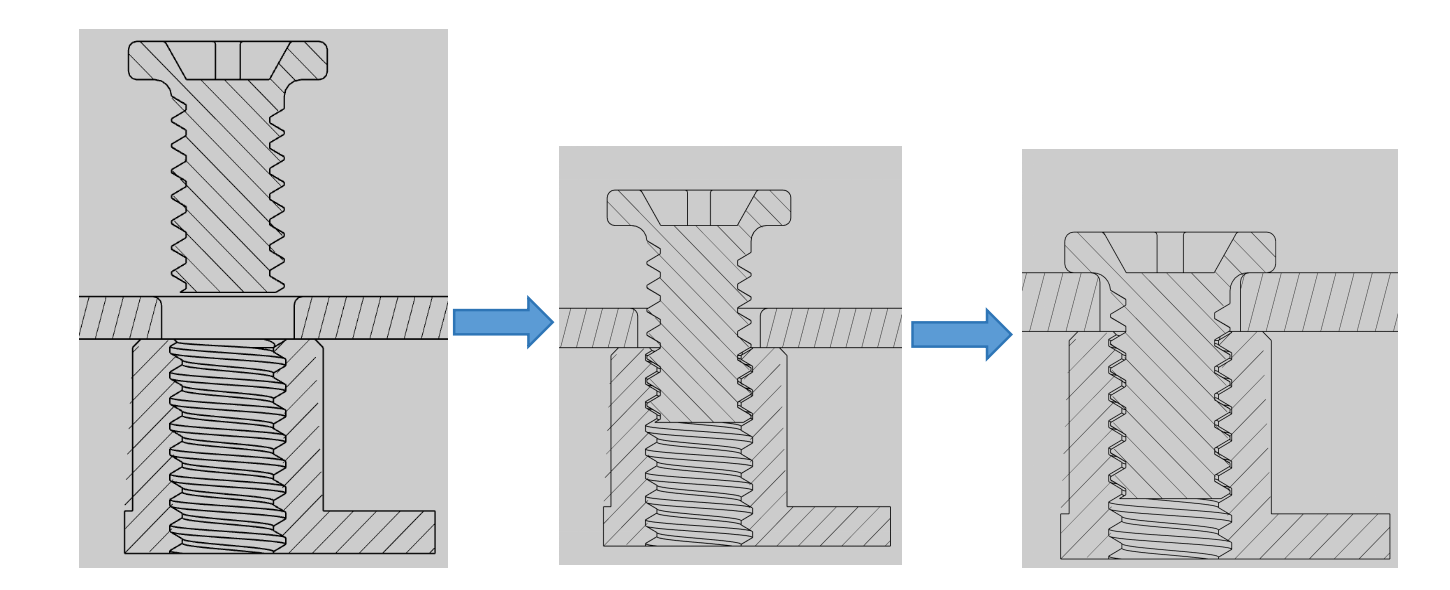

螺钉安装过程
定位与固定-旋紧安装-安装完成
工作方式
- 旋转螺钉,将扭力转为轴向夹紧力(预紧力一般为破断扭力的70-80%),通过螺纹啮合压紧工件,实现紧固连接｡
产品特性-槽型

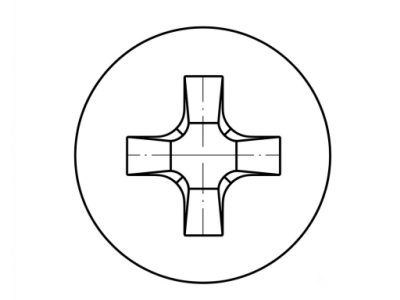

十字槽

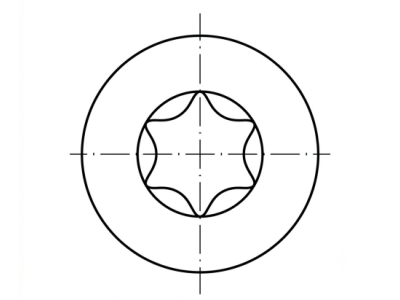

梅花槽(TORX)

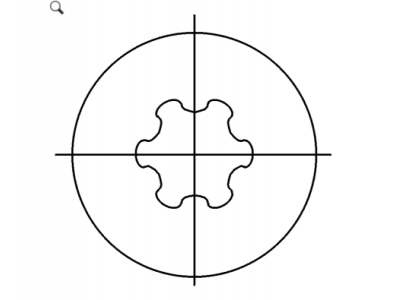

梅花槽(TORX PLUS)

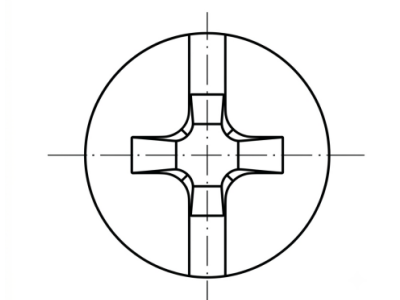

十一字槽

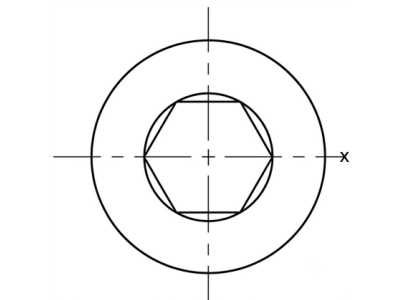

内六角槽

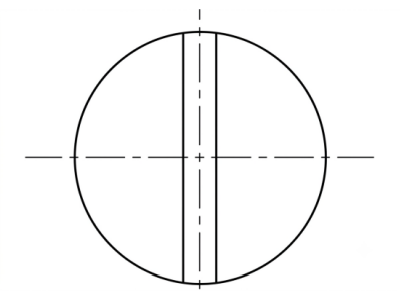

一字槽

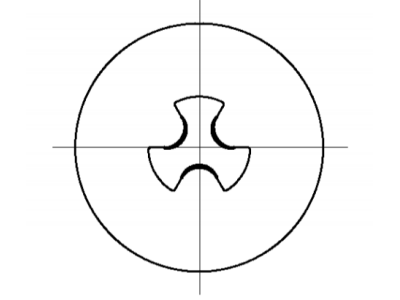

Tri-wing Y型槽

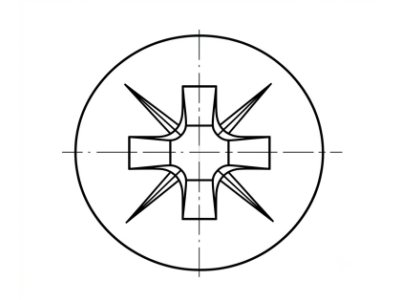

米字槽
牙型分类
牙型

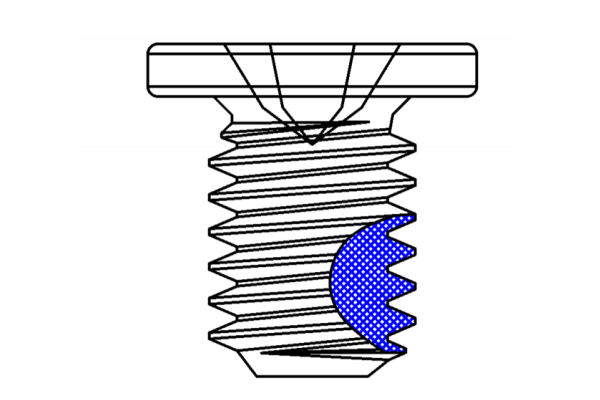

机械牙(M) 带螺纹胶 | 自攻牙(B)
应用-机械牙
机械牙:螺纹粗牙/ 细牙,规格涵盖 M0.6-M2,必须配合螺母或预制内螺纹孔使用, 可反复拆装, 锁紧力大､扭矩稳定反复拆装不 滑牙尺寸精度高,适合精密定位防松可靠( 一 般电子类螺钉都带防松胶)

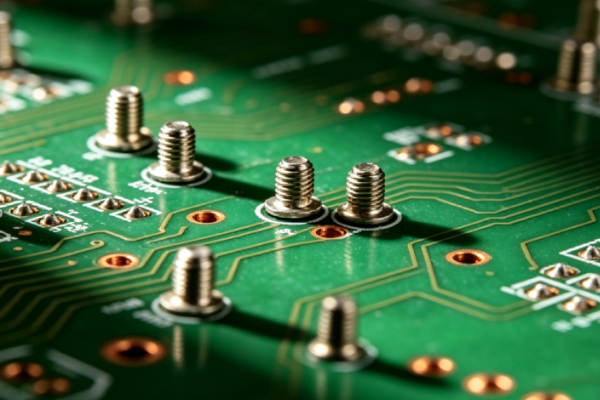

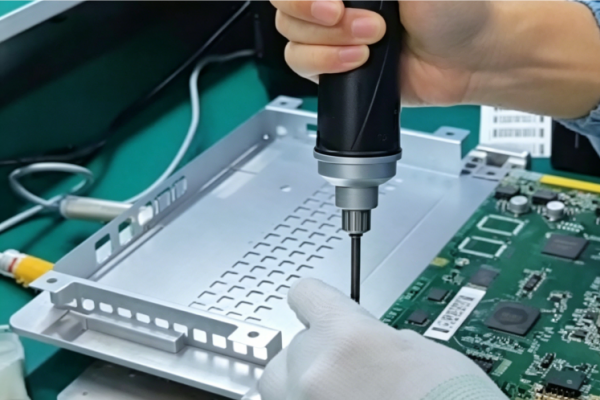

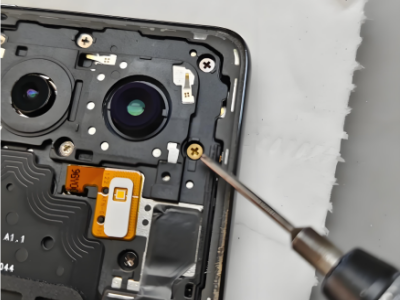

多用于手机中框､金属支架､金属后盖固定 主板固定､散热模组､屏蔽罩转轴､铰链､摄 像头模组: 需要多次维修拆卸的结构件,与铜 嵌件/ 热熔螺母配｡

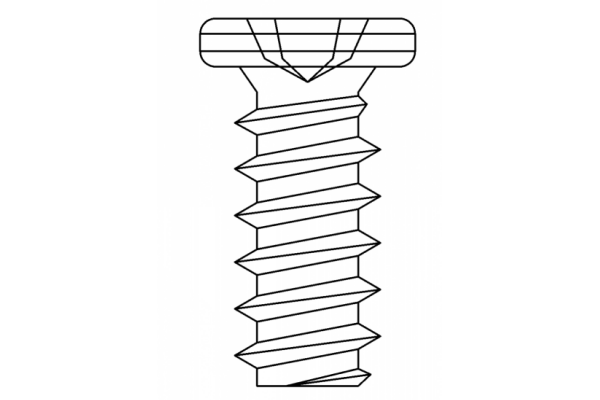

应用-自攻牙
自攻牙:自攻螺纹( 尖尾A､平尾B､宽牙､ 螺距大)需做底孔后可直接拧入塑料/薄金属, 自身攻出螺纹一般不可多次拆装,多次易滑牙; M2 以下自攻螺钉通常不做尖尾,一般选用碳 钢做渗碳工艺,提高表面硬度耐磨,装配效率 高,成本低;

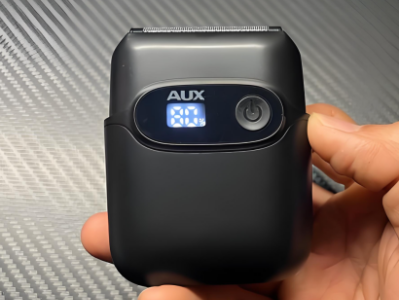

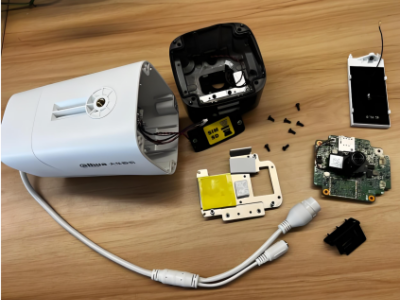

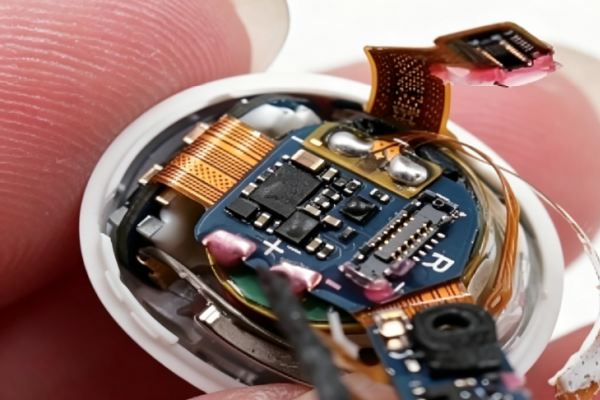

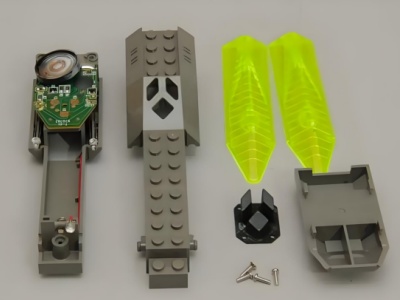

多用于塑料壳､电池盖､装饰件耳机充电仓､ 路由器外壳､小家电外壳内部轻载塑胶支架不 常拆卸的外观件嵌件｡
头型

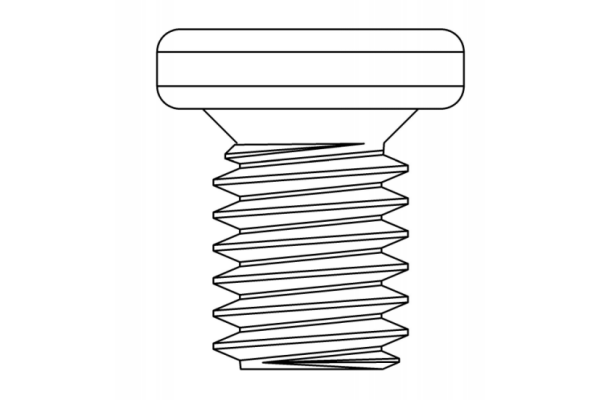

平圆头(C)

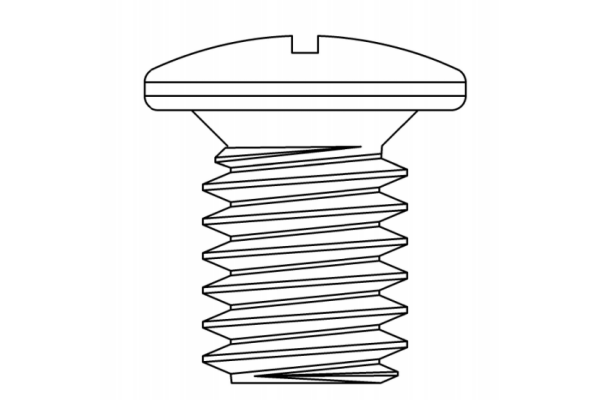

小盘头(P)

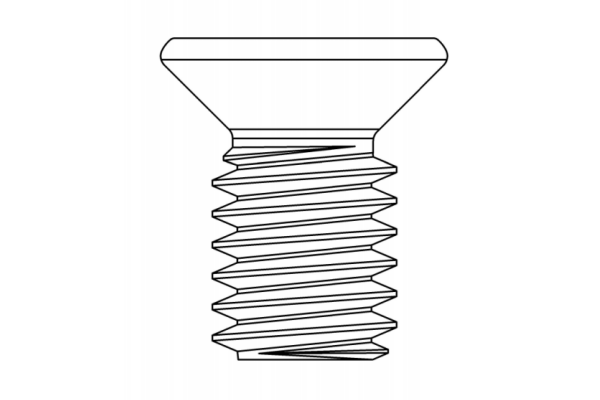

沉头(F)

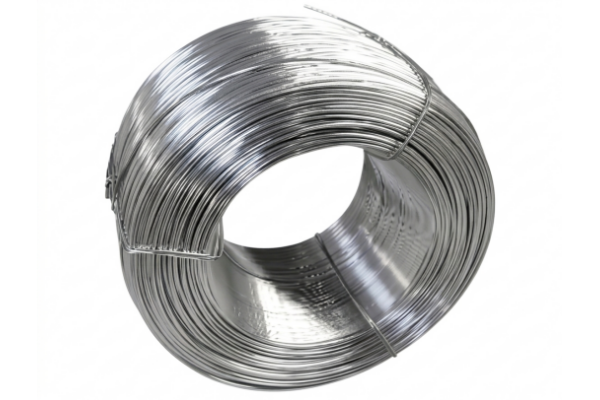

材料
消费电子类螺钉材质分碳钢与不锈钢两种,
- 碳钢类:SWRCH10A SWRCH18A､SWRCH22A;
- 不锈钢:SUS302HQ､SUS304､SUS316､SUS410(不锈铁)
- 特殊合金材料:钛材(TA2);
- 磁性:弱磁:SUS302HQ､SUS304､SUS316;无磁:钛材(TA2)｡
- 强度:碳钢､不锈铁(SUS410):可通过热处理硬化提高强度; 不锈钢:不可通过热处理｡

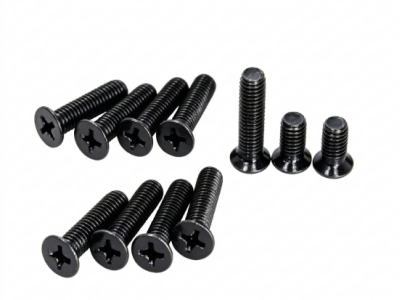

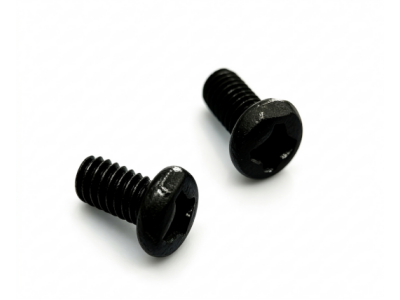

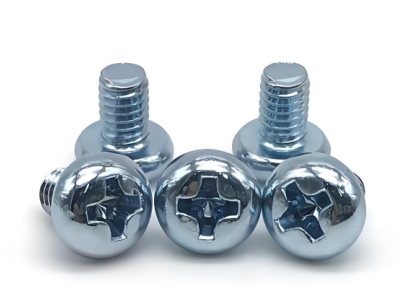

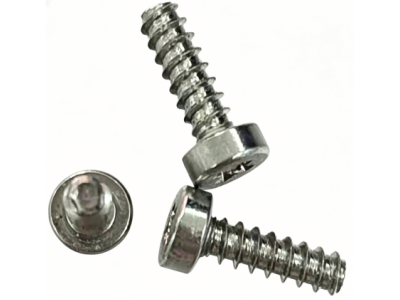

表面处理
常用表面处理工艺涵盖电镀锌､镀镍､锌镍合金电镀､与 PVD 真空镀不锈钢钝化等,可适配不同工况下的防腐防护､外观装饰､电性能适配､氢脆管控 及尺寸精度保持等专业要求｡

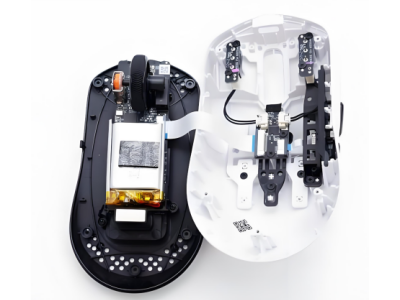

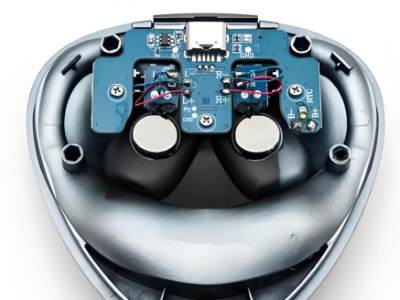

产品应用领域

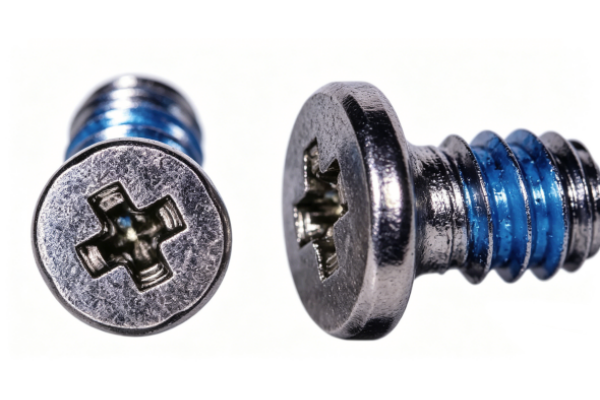

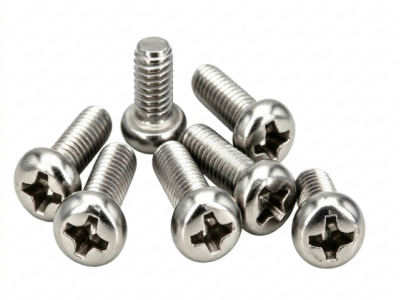

机械螺丝概述
防松机械螺丝抗振防松、螺纹咬合精度高,固定牢固不易滑牙松动,适配 各类精密机械设备长久可靠使用｡
功能和优点
- 防松抗震:咬合锁紧力强,振动､工况环境下不易松动脱落
- 高精度适配:与机械母螺纹完美贴合,同轴度高､装配严实
- 固定稳固:锁紧强度高,承重受力不滑牙､不滑脱
- 规格标准:威法头型,符合微型公制标准,通用性强易替换
- 省空间易安装:体型小巧适配精密仪器,节省设备内部安装空间
- 耐用耐腐蚀:材质精良不易生锈老化,使用寿命长

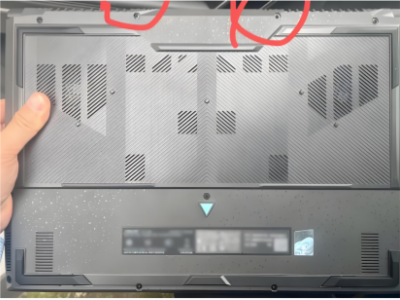

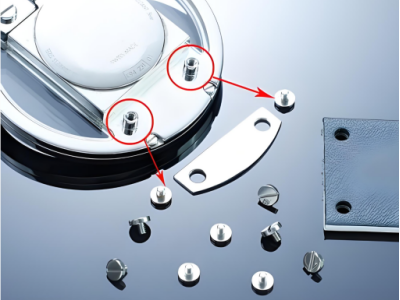

应用
适配精密仪器小孔位,节省电子设备内部的安装空间｡
尺寸精度
- 规格:M0.8-M2.0
- 螺丝头型:平头(C 头)
- 驱动槽型:十字槽
- 材料:不锈钢､碳钢
- 表面处理､钝化､镀镍......
- 设计要点:优化产线装配效率,保障产品壁 厚符 合设计规范,杜绝螺钉断头失效｡

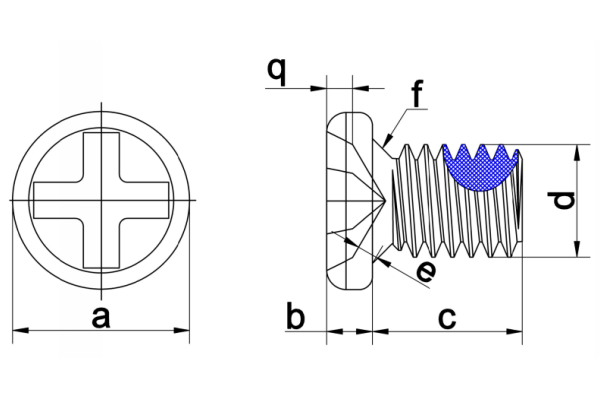

| 规格(d) | 头径(a) | 头厚(b) | 牙长(c) | 槽深(q) | 倒角(f) | 壁厚(e) | 槽型 |
|---|---|---|---|---|---|---|---|
| M0.8X0.2P | 1.30min | 0.30±0.05 | 0.9min | 0.15min | 0.10min | 0.08min | 十字0# |
| M1.0X0.20P | 1.7min | 0.25±0.05 | 1.2min | 0.20min | 0.10min | 0.1min | |
| M1.0X0.25P | 0.9min | ||||||
| M1.2X0.20P | 1.9min | 0.30±0.05 | 1.4min | 0.30min | 0.15min | 0.14min | |
| M1.2X0.25P | 1.1min | ||||||
| M1.4X0.20P | 2.1min | 0.35±0.05 | 1.7min | 0.40min | 0.20min | 0.23min | |
| M1.4X0.3P | 1.4min | ||||||
| M1.6X0.2P | 2.4min | 0.45±0.05 | 1.9min | 0.50min | 0.25min | ... | |
| M1.6X0.35P | 1.6min | ... | |||||
| M2.0X0.25P | 3.0min | 0.45±0.05 | 2.4min | 0.60min | 0.30min | ... | |
| M2.0X0.4P | 2.0min | ... |

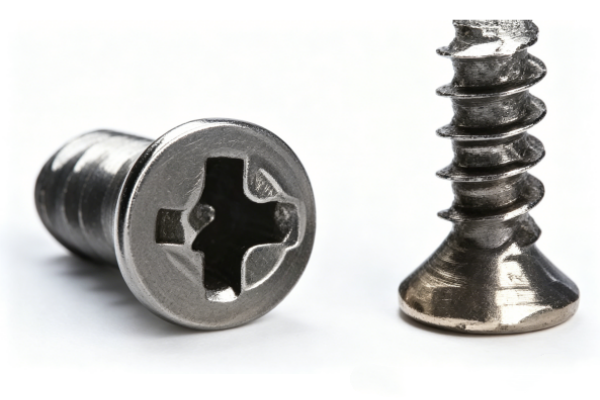

自攻螺钉概述
自攻螺钉螺纹连接仅在被连接件上预先钻孔或冲孔,孔内未预制螺纹,可 直接旋入多种材质,安装高效省时､咬合紧密牢固,广泛适用于家具､家电､电子及装饰装配｡
功能和优点
- 安装省时省力
- 自带切削螺纹,咬合紧密,锁紧固定效果好
- 适配性广,可用于木材､塑料､薄钣金､板材等多种材质
- 装配效率高,简化工序,降低人工与加工成本
- 紧固牢固不易松脱,抗震性强
- 小巧省空间,适合家电､电子､家具､装饰等精密装配场景

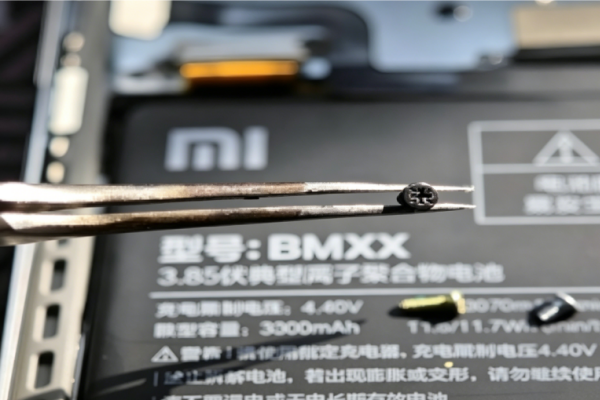

应用

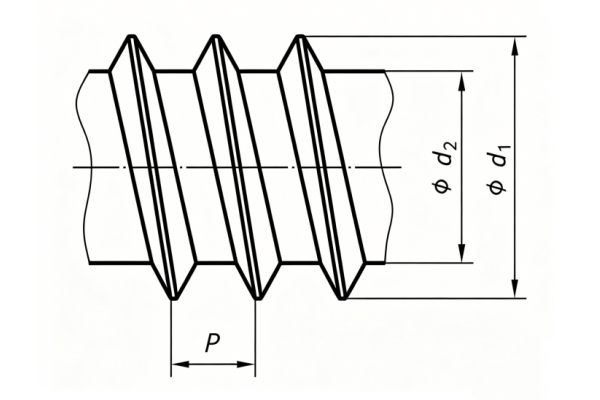

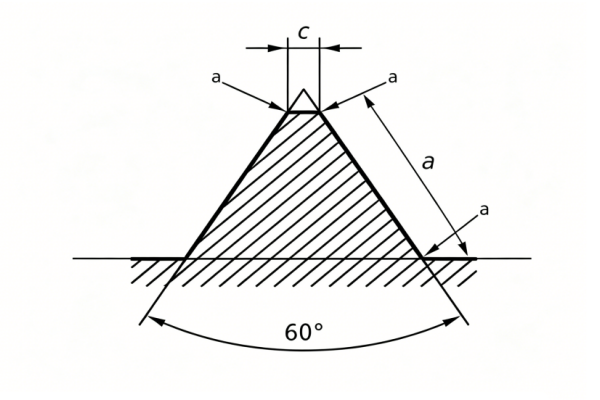

Thread (ST) 60° 型号:BMXX
尺寸精度
- 规格:M1.0-M2.0
- 螺丝头型:平头(C 头)/ 盘头(P)
- 驱动槽型:十字槽､梅花槽
- 材料:不锈钢､碳钢
- 表面处理､镀锌......
- 设计要求: 微型自攻牙,按行业常用牙距配 专用底孔､控 3 ~5 牙有效啮合､保证最小壁厚, 防止滑牙､断钉､塑胶开裂｡

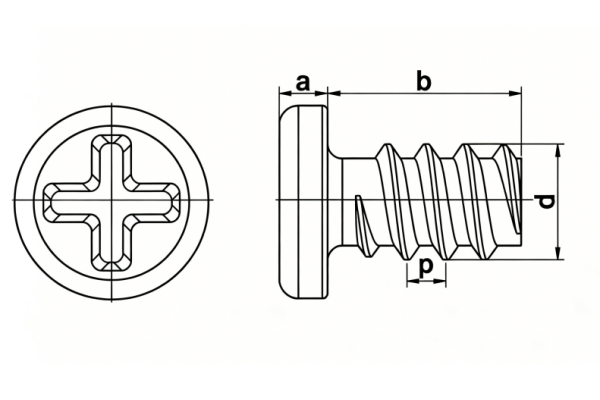

| 规格 | 螺距 P (mm) | 推荐最短牙长 (mm) | 推荐底孔(钢/铝)(mm) | 最小底孔(mm) | 最大底孔(mm) | 适用板厚(mm) |
|---|---|---|---|---|---|---|
| ST1.0 | 0.4 | 1.5 | 0.7 / 0.8 | 0.65 | 0.85 | 0.4 ~ 0.8 |
| ST1.2 | 0.4 | 1.5 | 0.9 / 1.0 | 0.85 | 1.05 | 0.5 ~ 1.0 |
| ST1.4 | 0.45 | 1.8 | 1.0 / 1.1 | 0.95 | 1.15 | 0.6 ~ 1.2 |
| ST1.5 | 0.5 | 2 | 1.1 / 1.2 | 1.05 | 1.25 | 0.7 ~ 1.4 |
| ST1.6 | 0.5 | 2 | 1.2 / 1.3 | 1.15 | 1.35 | 0.7 ~ 1.5 |
| ST1.8 | 0.55 | 2.3 | 1.3 / 1.4 | 1.25 | 1.45 | 0.8 ~ 1.6 |
| ST2.0 | 0.6 | 2.5 | 1.5 / 1.6 | 1.45 | 1.65 | 1.0 ~ 2.0 |

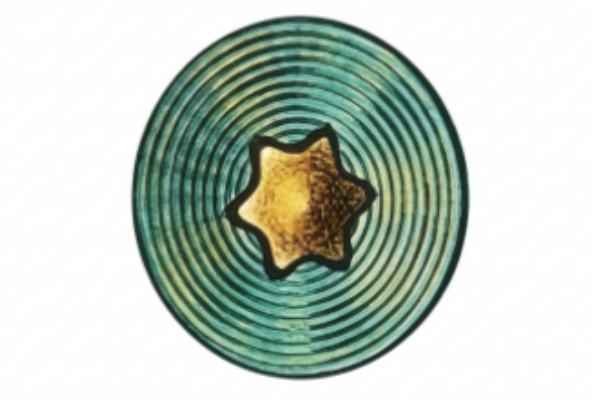

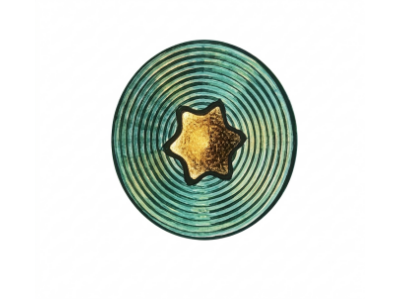

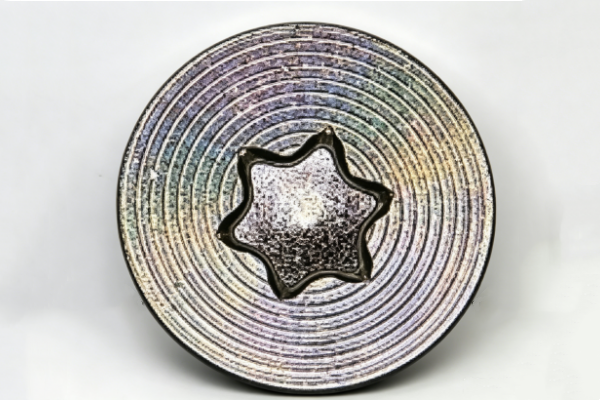

外观螺钉-PVD(CD 纹)
概述
PVD(Physical Vapor Deposition,物理气相沉积)涂层是一种在真空环境下, 将靶材物质原子化并沉积在工件表面形成纳米至微米级致密薄膜的高端表 面处理工艺｡
功能和优点
- 超高硬度､耐磨抗刮,螺纹不易磨损崩牙
- 防腐防锈能力强,耐盐雾､耐潮湿
- 膜层超薄不影响精度,不堵牙､不改装配间隙
- 低摩擦自带润滑,锁附顺畅､扭力稳定､防滑牙
- 无氢脆､环保安全,外观质感好､不掉色脱皮·
产品

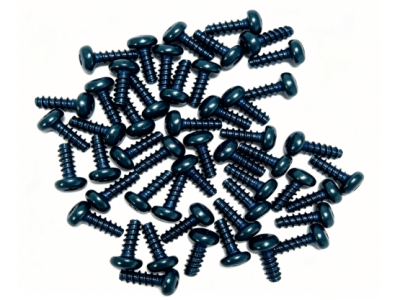

银色PVD螺钉

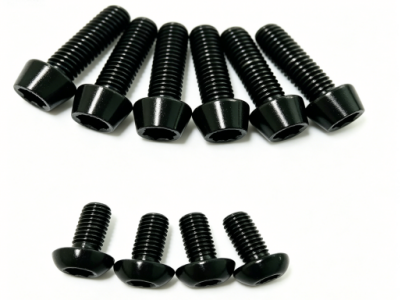

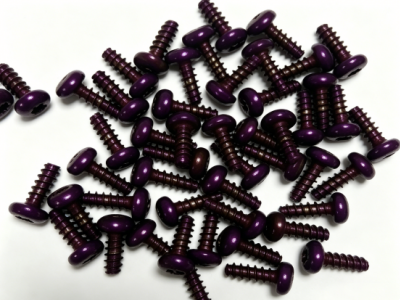

黑色PVD螺钉
金色PVD螺钉
产品参数
- 尺寸精度：规格:M1.0-M2.0
- 螺丝头型:平头(C 头)
- 驱动槽型:梅花槽､内六角
- 材料:不锈钢､不锈铁(SUS410)
- 表面处理:PVD
- 设计要求: 根据螺钉规格匹配适配槽型结构, 在极限空间布局约束下,严控产品薄弱区域最 小壁厚设计余量, 有效规 避螺钉锁附断裂及结构崩裂风险｡

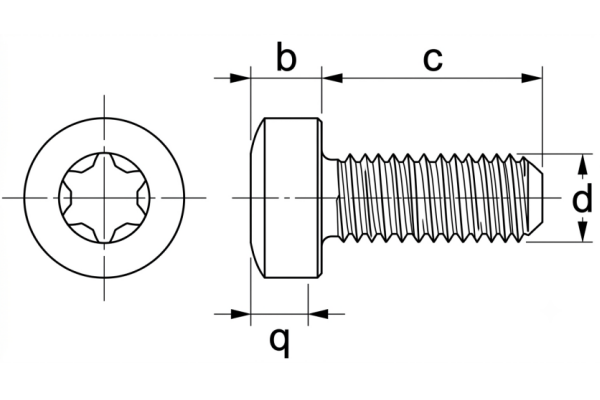

| 规格(d) | 头厚(b) | 牙长(c) | 槽深(q) | 壁厚(e) | 槽型 |
|---|---|---|---|---|---|
| M1.0X0.25P | 0.30min | 0.9min | 0.20min | 0.12min | T1/1IP |
| M1.2X0.25P | 0.40min | 1.1min | 0.30min | 0.17min | T2/2IP |
| M1.4X0.3P | 0.50min | 1.4min | 0.40min | 0.23min | T3/3IP |
| M1.6X0.35P | 0.30min | 1.6min | 0.50min | ... | T4/4IP |
| M2.0X0.4P | 0.30min | 2.0min | 0.60min | ... | T5/5IP |

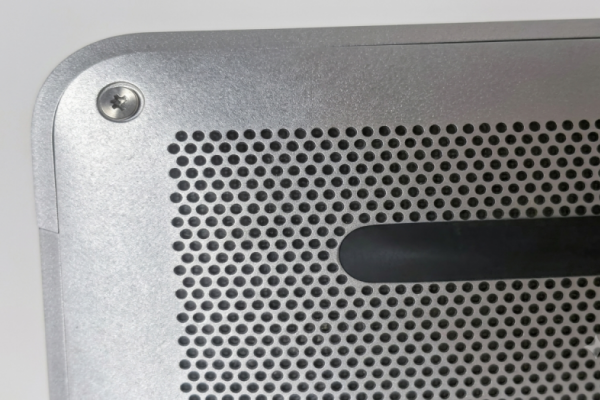

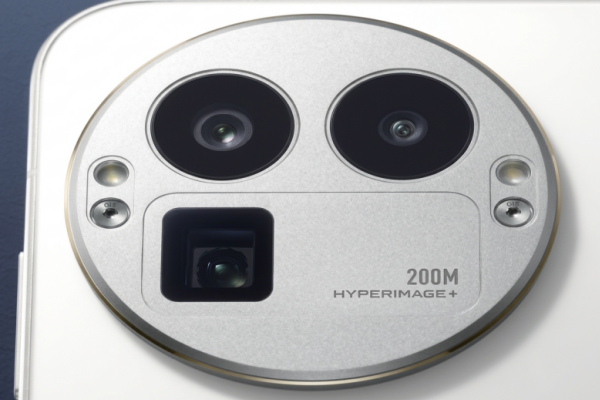

应用

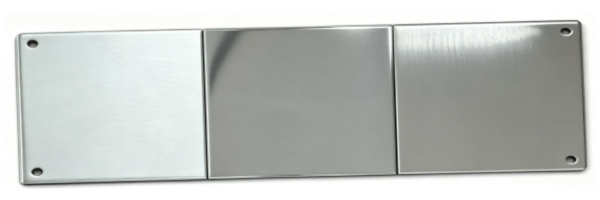

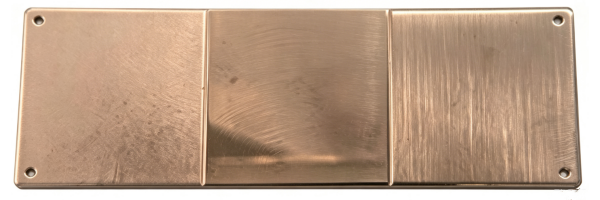

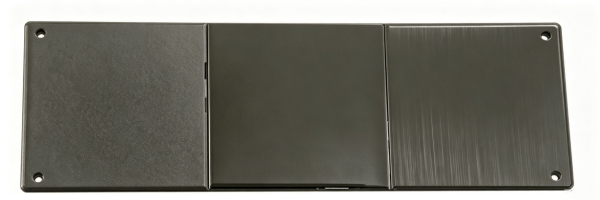

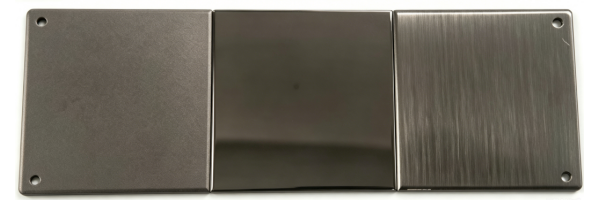

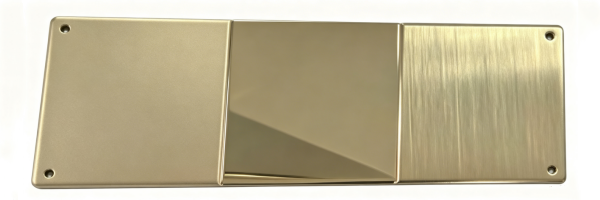

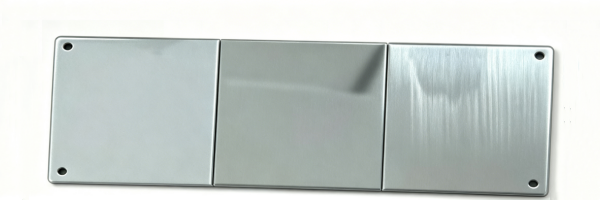

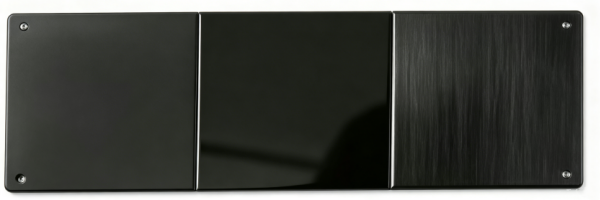

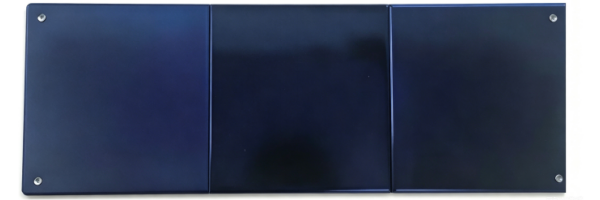

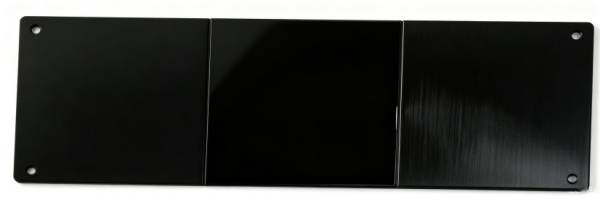

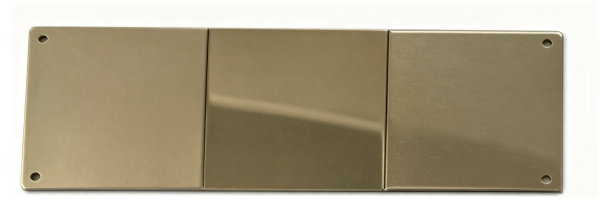

PVD 色板

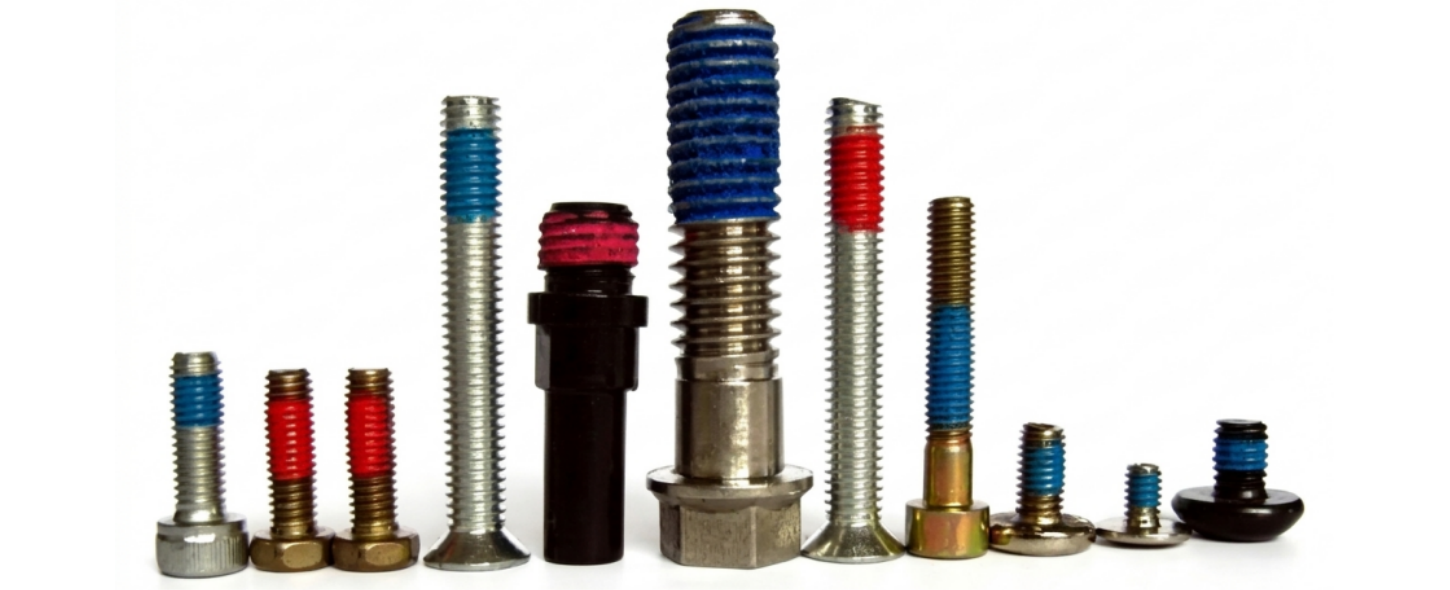

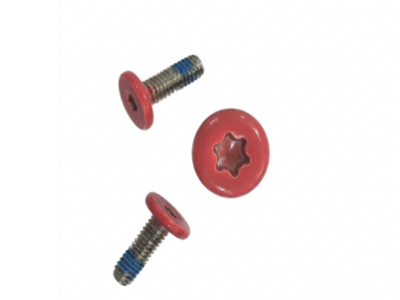

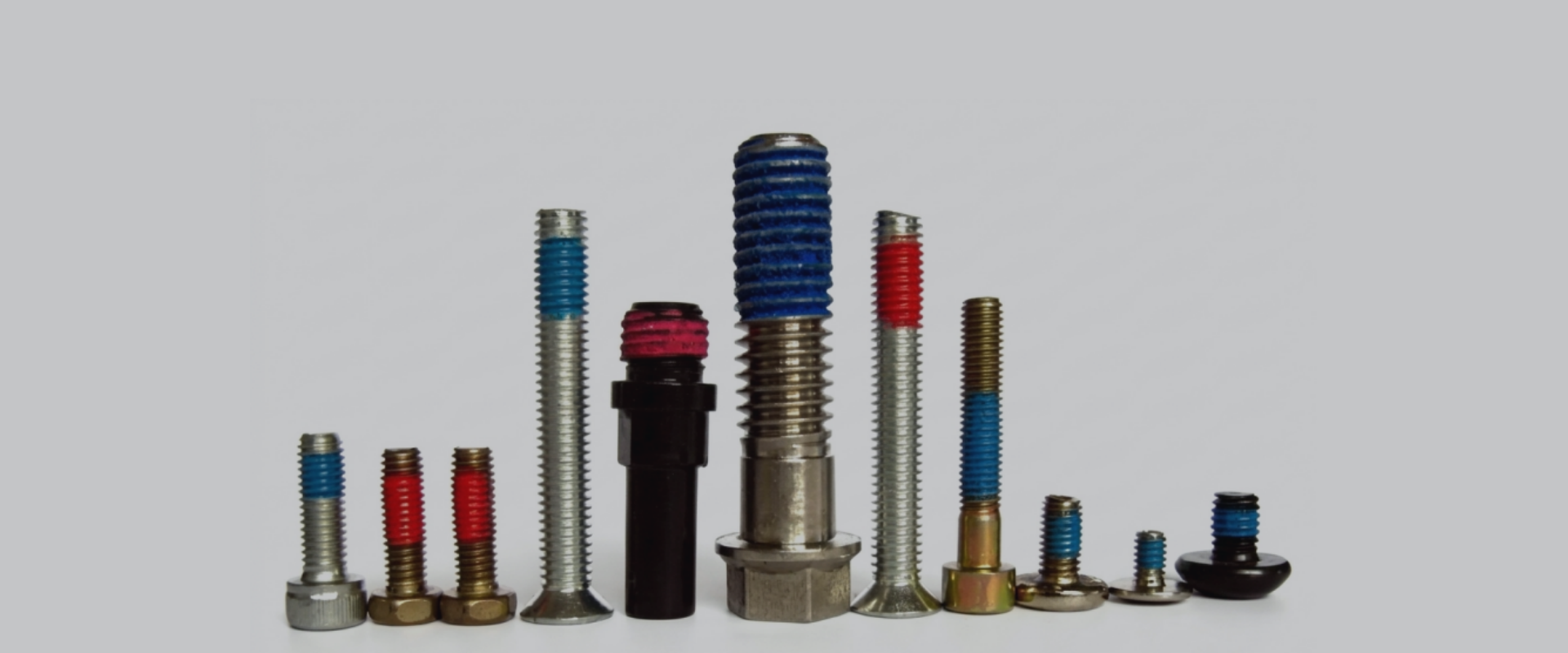

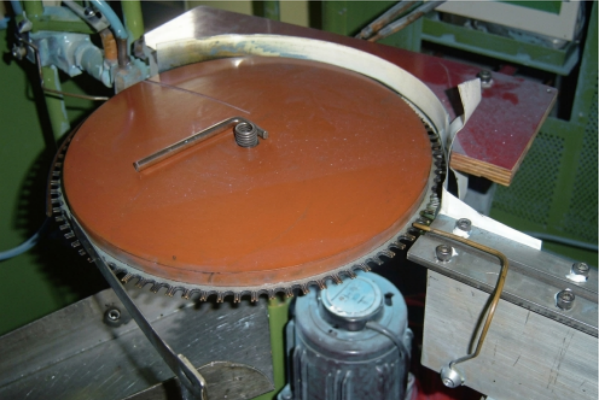

防松处理
主要原料及加工分为四类:常用系列:微胶囊系列(活性剂)､尼龙系列(纯 性剂);特殊系列:密封防水系列(纯性剂)､吸震系列(纯性剂)
功能和优点
- 精密度超高:生产规格最小M0.8X1.0mm
- 可生产含90 度-180 度涂胶及360 度涂胶
- 可生产表面涂胶及孔内涂胶

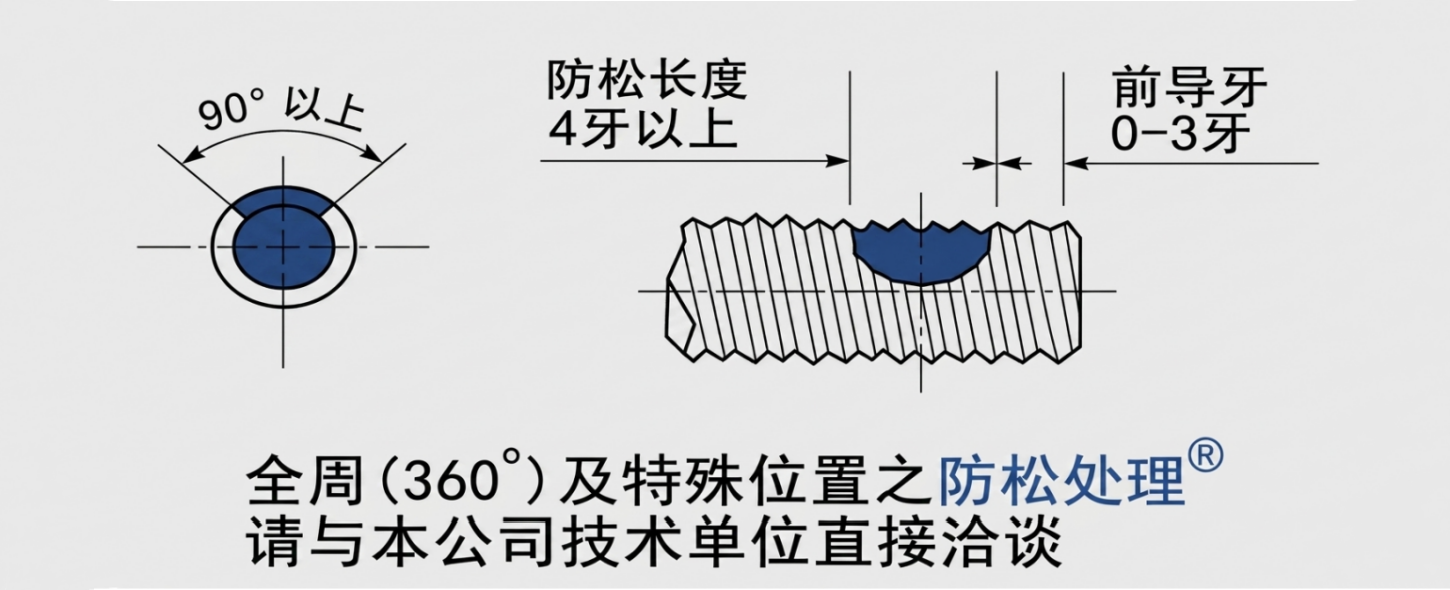

9°以 防松长度 4牙以上 0-3牙 前导牙

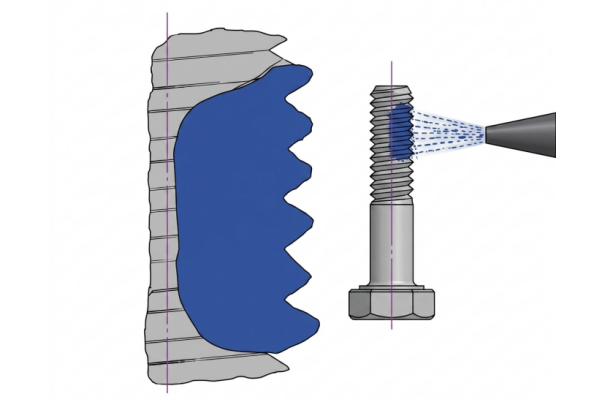

全周(360)及特殊位置之防松处理
请与本公司技术单位直接洽谈

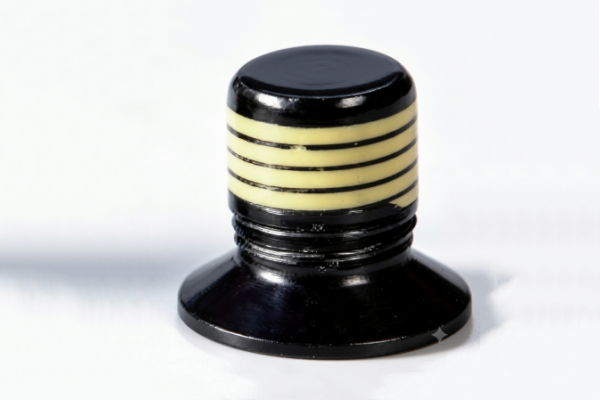

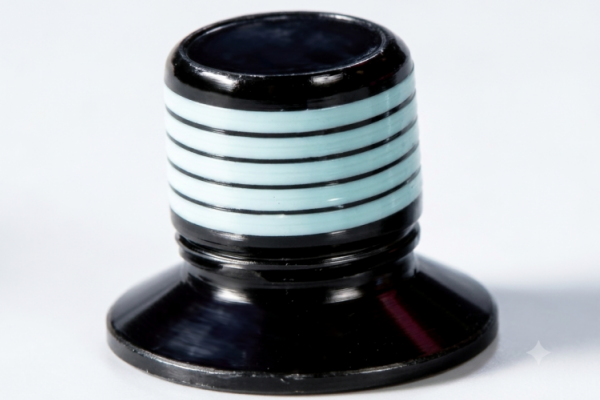

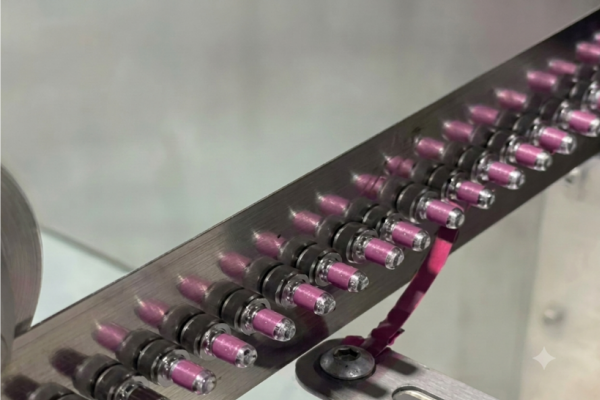

螺丝固定剂系列(缺氧胶)
1. 含微胶囊､主剂､硬化剂之合成物,预涂好之螺丝锁入母件时,微胶囊受挤压破裂释出 液体并 与主剂､硬化剂結合,产生固化作用,使螺丝被固定达到防松之效果｡
2. 涂布范围: 全周360°涂布,长度5 Pitch 以上佳｡
3. 特性: 防松兼止洩,属永久固定式使用一次｡
4. 颜色: 依防松強度､作业溫度､原料商设计有多种颜色
5. 适用:眼镜､家具､自行车､溜冰鞋､水龙头、运动器材等

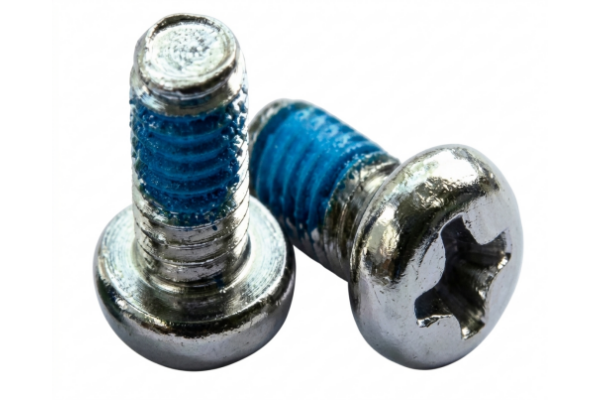

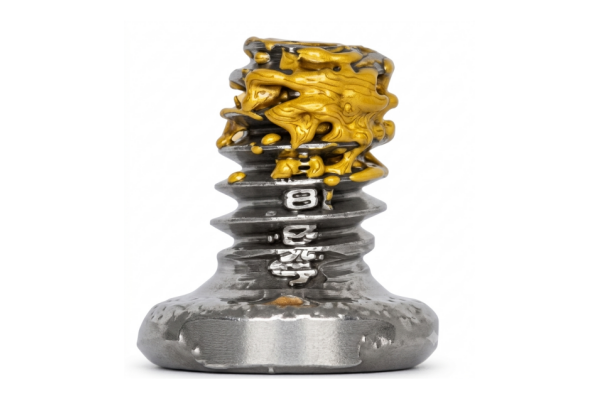

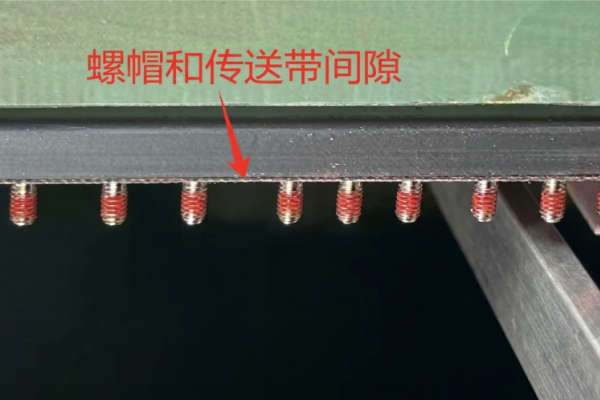

工程塑胶系列:Nylon Patch
1. 利用披覆於螺纹上之NYLON PATCH 尼龙嵌片,锁入母件后胶会受压产生弹性形变, 挤入空隙 产生很大的摩擦力阻止螺丝松脱.
2. 涂布范围: 涂胶90° -180°,长度5Pitch 以上为佳｡
3. 特性: 防松调整定位,可拆卸､可重复使用｡装配简单. 效率高. 耐高. 低温(-50 度一200 度)
4. 颜色: 依防松強度､作业溫度有多种颜色

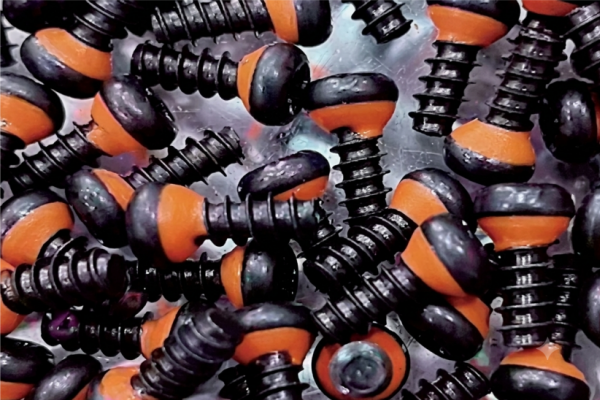

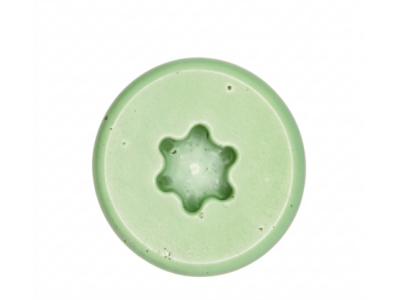

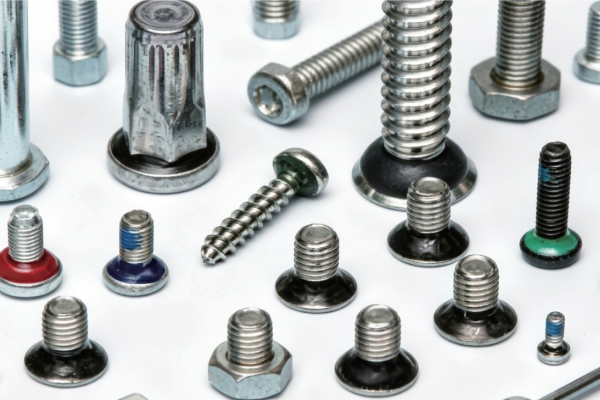

防水处理
螺钉预涂密封涂层,密封性能优异､可有效防泄漏;相较于0型圈与尼龙华司, 安装简便､不易撕裂､密封性更稳定,且能随扣件外形自适应成型,实现 低成本､易装配的头部密封方案｡
功能和优点
- 密封防漏能力极强
- 装配更高效､成本更低
- 适配性强
- 性能稳定可靠
行业挑战
项目周期成本影响力模型
在当今快速发展的社会中,企 业研发面临的核心挑战在于:前期 决策窗口极短却锁定了大部分的成 本;而后期虽投入巨大纠错成本却 极高,导致风险与收益严重错配｡ 这要求企业必须在极早期就做出精 准判断以应对市场的不确定性｡
15 -85 定律
当今企业面临另一个挑战:过度聚焦显性的采购成本,却忽视占比85% 的隐性成本｡企业在设计､供应链､售后等环节缺乏系统统筹,导致因前期决策失 误引发高制造成本、返工､质量售后等问题,大幅推高全生命周期总成本｡
15% 可见成本：紧固件采购成本
85% 隐性成本：设计、物流、仓储、装配、售后等
产品总结

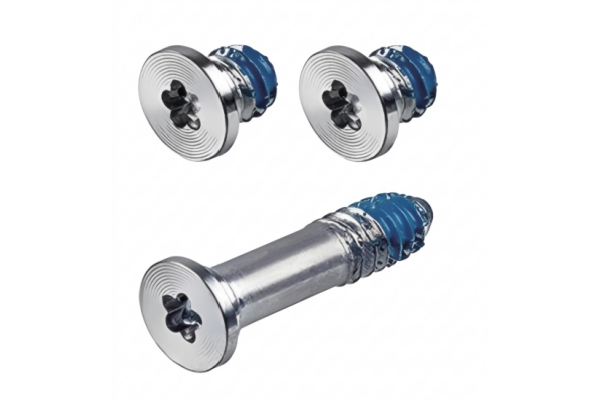

盈锋志诚嘉消费电子精密微型螺钉覆盖M0.6-M2全微型规格，机械牙、自攻牙、PVD外观、预涂防松防水全系列配套，材质、槽型、头型、表面处理均可非标定制，高精度低磁抗震，适配各类轻薄消费电子自动化装配，提供紧固件全流程配套服务。
