YF ZCJ ist seit über 20 Jahren auf Insertionsschrauben spezialisiert: 185 Senkkopf-Standardgrößen + 28 Sonderformen am Lager, hochfester Werkstoff der Klasse 12.9, Fertigung nach Zeichnung und schnelle Muster für CNC-Schneidplattenklemmung, Werkzeugteller, Halter und Präzisionswerkzeugbau.
Warum YF ZCJ Insertionsschrauben
Lizenzierte Antriebssysteme
TORX® / TORX PLUS®-Aufnahmen in lizenzierter Serienfertigung, gefertigt mit der Präzision der Originallizenz
Über 213 Größen am Lager
185 Senkkopf + 28 Sonderformen als Standardgrößen, kurze Lieferzeit bei gängigen Spezifikationen
Hohe Festigkeit Klasse 12.9
Legierter Stahl Klasse 12.9 / Edelstahloptionen, stabiles Drehmoment, verschleiß- und ermüdungsfest
Sonderteile nach Zeichnung
Innen-Außengewinde-Einsätze, Doppelend-Schrauben links/rechts und mehr, schnelle Muster nach Zeichnung
Qualität auf Automotive-Niveau
IATF 16949-Qualitätssystem, Maßprüfbericht und Drehmomentprotokoll mit jeder Lieferung
Schnelle Musterbearbeitung
Kurze Durchlaufzeiten für technische Muster, damit Ihr Werkzeugprojekt bei minimalen Gesamtkosten bleibt
Insertionsschrauben-Produktserien
Insertionsschrauben Senkkopf
185 ModelleSenkköpfe 55°/60° für bündige Montage, TORX® / TORX PLUS® / Innensechskant, kompletter Bereich M1.6–M8
↓Innen-Außengewinde-Einsätze
5 ModelleAußen- und Innengewinde in einem Teil, vereinfacht die Werkzeugbaustruktur
↓Kugeldruckschrauben
6 ModelleFederbelastete Stahlkugel-Positionierung zwischen Werkzeug und Werkzeugteller
↓Doppelend-Schrauben (links/rechts)
7 ModelleEin Ende Links-, das andere Rechtsgewinde, bidirektionale Sicherung für präzise Gegenmontage
↓Zylinderkopfschrauben Typ A
4 ModelleVerlängerter Zylinderkopf, TORX PLUS®-Antrieb, hohe Drehmomentkapazität
↓Zylinderkopfschrauben Typ B
6 ModelleKompakter Zylinderkopf, kleine Größen M2.2–M4.5, TORX PLUS®-Antrieb
↓Ausgewählte Insertionsschrauben (12 Modelle)

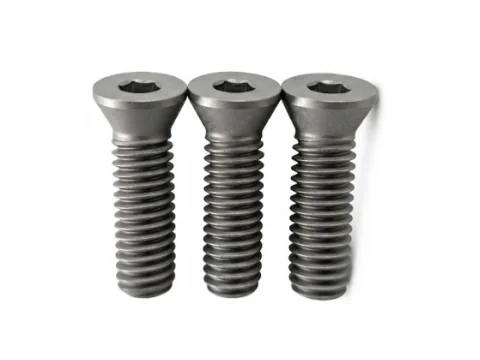

Innensechskant SW3.0 Fräser-Schraube mit Doppelgewinde|Linksgewinde M6×1.0
Beidseitig gewindete Schraube mit Innensechskant SW3.0, Links- und Rechtsgewinde M6×1.0, Gesamtlänge 32 mm. Die Gegengewinde verriegeln gegeneinander zu einer ...

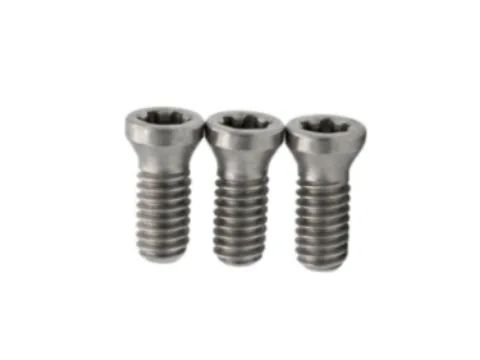

TORX PLUS® 8IP Fräserschraube|M2.5×6.5(Steigung 0.45)
TORX PLUS® 8IP Fräserschraube mit Torx-Antrieb, M2.5×6.5(Steigung 0.45), hochfestes Material der Klasse 12.9, 60° Kopfkegelwinkel. Präziser Sitz, verschleiß- und ...
Details

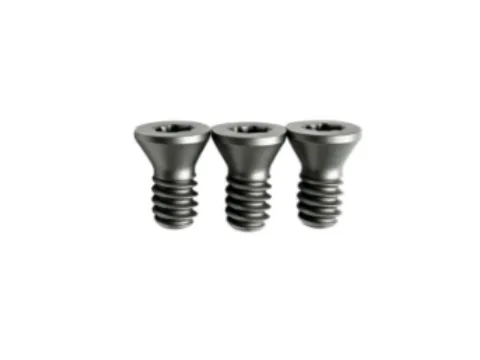

TORX PLUS® 5IP Fräserschraube|M1.6×3.2(Steigung 0.35)
TORX PLUS® 5IP Fräserschraube mit Torx-Antrieb, M1.6×3.2(Steigung 0.35), hochfestes Material der Klasse 12.9, 60° Kopfkegelwinkel, X-Oberflächenbehandlung. ...
Details

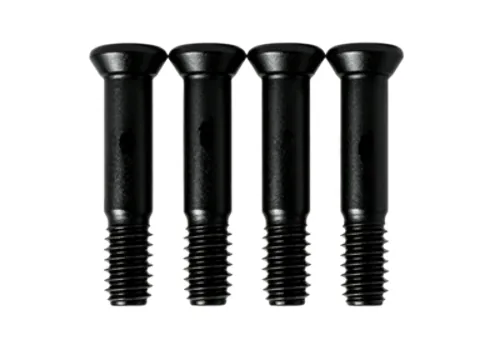

TORX PLUS® 25IP Fräserschraube|M6×24.5(Steigung 1.0)
TORX PLUS® 25IP Fräserschraube mit Torx-Antrieb, M6×24.5(Steigung 1.0), hochfestes Material der Klasse 12.9, 60° Kopfkegelwinkel. Stabiler Sitz, verschleiß- und ...
Details

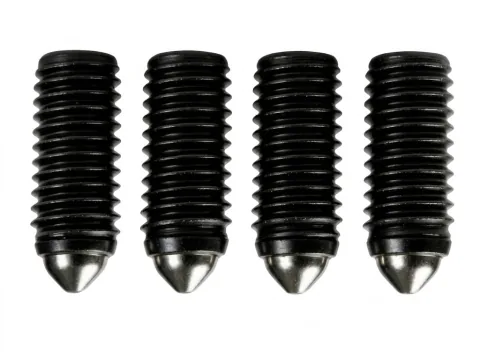

Innensechskant SW5.0 Fräserschraube|M10×16(Steigung 1.5)Kla
Innensechskant SW5.0 Fräserschraube, M10×16, Steigung 1.5, hochfestes Material der Klasse 12.9. Stabiles Drehmoment, fester Sitz, verschleiß- und ermüdungsbeständig. ...

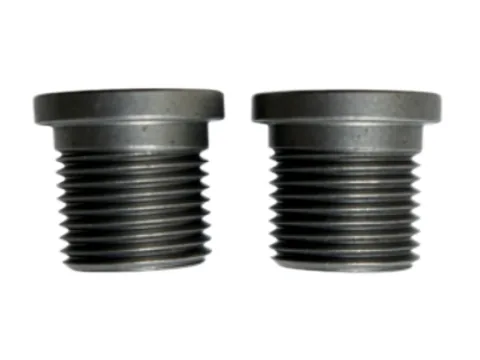

Innensechskant SW5.0 Adapter-Schraube für Fräswerkzeuge|Auß
Innensechskant SW5.0 Adapter-Schraube für Fräswerkzeuge, Außengewinde M8×0.75/Innengewinde M5×0.8, Gesamtlänge 10 mm. Präzises Gewinde, fester Sitz beim Übergang, ...

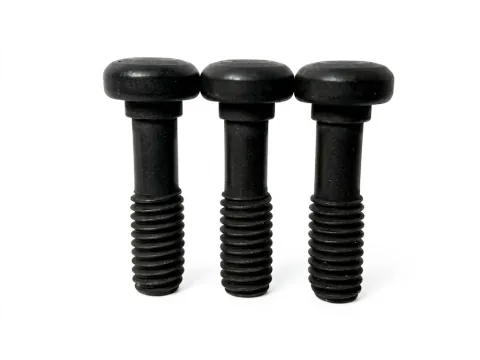

TORX PLUS® 20IP Fräserschraube|M6×26(Steigung 1.0)
TORX PLUS® 20IP Fräserschraube mit Torx-Antrieb, M6×26(Steigung 1.0), hochfestes Material der Klasse 12.9. Stabiles Drehmoment, zuverlässiger Sitz, verschleiß- und ...
Details

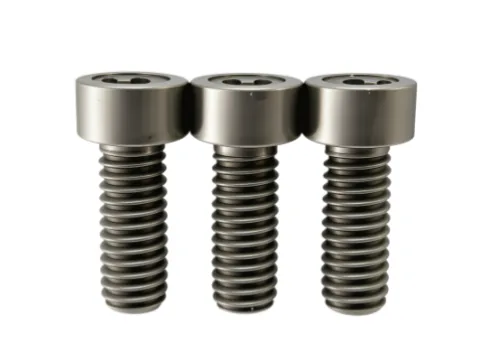

TORX PLUS® 25IP Fräserschraube|M4.5×10.75(Steigung 0.75)
TORX PLUS® 25IP Fräserschraube mit Torx-Antrieb, M4.5×10.75 Feingewinde(Steigung 0.75), Klasse 12.9 hochfest. Stabiles Drehmoment, präziser Sitz, verschleiß- und ...
Details

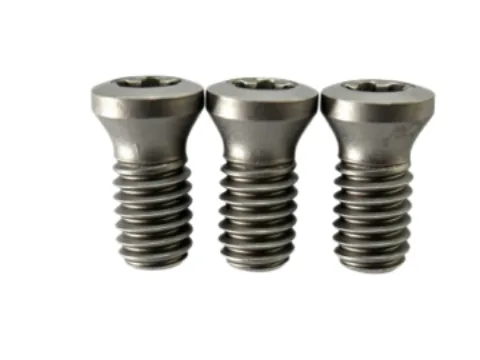

TORX PLUS® 15IP Fräserschraube|M4×9(Steigung 0.7)
TORX PLUS® 15IP Fräserschraube mit Torx-Antrieb, M4×9(Steigung 0.7), hochfestes Material der Klasse 12.9, 60° Kopfkegelwinkel, X-Oberflächenbehandlung. Präziser Sitz, ...
Details

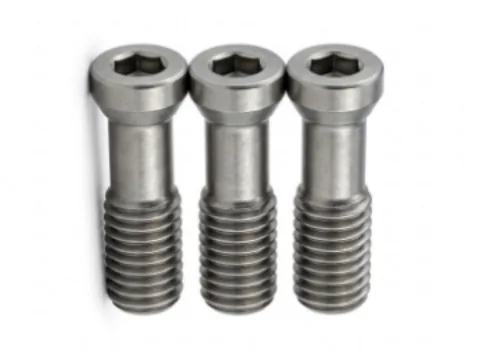

TORX PLUS® 30IP Fräserschraube|M8×26(Steigung 1.25)
TORX PLUS® 30IP Fräserschraube mit Torx-Antrieb, M8×26(Steigung 1.25), hochfestes Material der Klasse 12.9, 66° Kopfkegelwinkel, X-Oberflächenbehandlung. Stabiles ...
Details

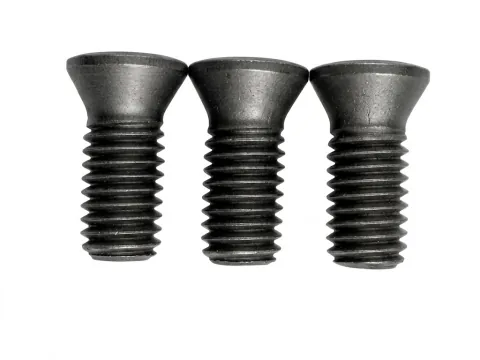

TORX® T20 Fräserschraube|M5×12(Steigung 0.8)Klasse 12.9
TORX® T20 Fräserschraube mit Torx-Antrieb, M5×12(Steigung 0.8), hochfestes Material der Klasse 12.9, 60° Kopfkegelwinkel, X-Oberflächenbehandlung. Stabiles Drehmoment, ...

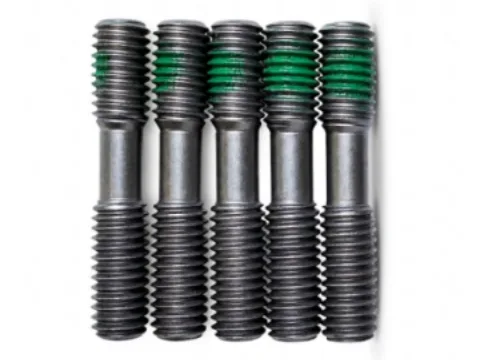

InnensechskantSW3.0Fräser-SchraubemitDoppelgewinde|Linksgewi
Innensechskant SW3.0 Fräser-Schraube mit Doppelgewinde,Linksgewinde M6×1.0/ Rechtsgewinde M6×1.0,Gesamtlänge 32 mm. Präzises Ineinandergreifen der beidseitigen Gewinde ...
Vollständige Spezifikations-Schnellreferenz (213 Größen)
Alle Größen des aktuellen Standardkatalogs sind unten aufgeführt — jede Artikelnummer hat einen eigenen Anker; nutzen Sie Ctrl+F innerhalb einer Tabelle, um eine Artikelnummer oder Größe zu suchen.
Insertionsschrauben Senkkopf · 185 Standardgrößen
Senkköpfe 55° / 60° mit TORX® / TORX PLUS® / Innensechskant-Antrieb. Jede Artikelnummer ist ein eigener Lager-Code — zitieren Sie direkt per Nummer.
| Nr. | Gewinde M | Gesamtlänge L | Steigung P | Kopfwinkel | Kopfdurchm. D | Kopfhöhe H | Antrieb A | Antriebsgröße | Aufnahmetiefe I | Gewindelänge T | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.6-Baureihe · 2 Modelle | |||||||||||
| 1 | M1.6 | 3.2 | 0.35 | 60° | 2.45 | 0.2 | TORX PLUS® | 5IP | 0.51-0.61 | 1.4 | 100118000006 |
| 2 | M1.6 | 4.2 | 0.35 | 60° | 2.4 | 0.6 | TORX® | T6 | 0.60-0.80 | 2.3 | 100118000238 |
| M1.8-Baureihe · 3 Modelle | |||||||||||
| 3 | M1.8 | 3.65 | 0.35 | 55° | 2.45 | 0.3 | TORX PLUS® | 5IP | 0.51-0.61 | 1.9 | 100118000007 |
| 4 | M1.8 | 4 | 0.35 | 55° | 2.45 | 0.3 | TORX PLUS® | 5IP | 0.51-0.61 | 2.2 | 100118000008 |
| 5 | M1.8 | 4.5 | 0.35 | 60° | 2.3 | 0.7 | TORX PLUS® | 5IP | 0.58-0.69 | 2.7 | 100118000028 |
| M2-Baureihe · 8 Modelle | |||||||||||
| 6 | M2 | 3.7 | 0.4 | 60° | 2.8 | 0.6 | TORX® | T6 | 0.60-0.80 | 1.7 | 100118000145 |
| 7 | M2 | 4.2 | 0.4 | 60° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 1.8 | 100118000037 |
| 8 | M2 | 4.2 | 0.4 | 58° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 2.2 | 100118000047 |
| 9 | M2 | 4.2 | 0.4 | 60° | 2.7 | 0.6 | TORX® | T6 | 0.60-0.80 | 2.2 | 100118000237 |
| 10 | M2 | 4.9 | 0.4 | 60° | 2.6 | 0.7 | TORX PLUS® | 6IP | 0.68-0.81 | 2.5 | 100118000023 |
| 11 | M2 | 5 | 0.4 | 60° | 2.8 | 0.6 | TORX® | T6 | 0.60-0.80 | 3 | 100118000110 |
| 12 | M2 | 5 | 0.4 | 60° | 3 | 0.6 | TORX PLUS® | 6IP | 0.68-0.81 | 3 | 100118000227 |
| 13 | M2 | 10 | 0.4 | 60° | 2.7 | 0.9 | TORX PLUS® | 6IP | 0.68-0.81 | 4.2 | 100118000020 |
| M2.2-Baureihe · 3 Modelle | |||||||||||
| 14 | M2.2 | 4.75 | 0.45 | 55° | 3 | 0.6 | TORX® | T7 | 0.80-0.90 | 2.7 | 100118000048 |
| 15 | M2.2 | 5.2 | 0.45 | 60° | 3.14 | 0.75 | TORX PLUS® | 7IP | 0.91-1.05 | 2.8 | 100118000024 |
| 16 | M2.2 | 6.4 | 0.45 | 60° | 3.1 | 1 | TORX PLUS® | 7IP | 0.91-1.05 | 3.8 | 100118000149 |
| M2.5-Baureihe · 18 Modelle | |||||||||||
| 17 | M2.5 | 3 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 1 | 100118000126 |
| 18 | M2.5 | 3.5 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 2.3 | 100118000239 |
| 19 | M2.5 | 4 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 2 | 100118000132 |
| 20 | M2.5 | 4.25 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 2.8 | 100118000240 |
| 21 | M2.5 | 5 | 0.35 | 60° | 3.5 | 0.65 | TORX PLUS® | 8IP | 0.81-0.98 | 3 | 100118000121 |
| 22 | M2.5 | 5 | 0.45 | 60° | 3.5 | 0.75 | TORX® | T8 | 0.80-1.00 | 2.7 | 100118000174 |
| 23 | M2.5 | 5.2 | 0.35 | 60° | 3.5 | 0.85 | TORX PLUS® | 8IP | 0.90-1.10 | 2.9 | 100118000109 |
| 24 | M2.5 | 5.25 | 0.35 | 60° | 3.5 | 0.55 | TORX® | T8 | 0.80-0.90 | 3.8 | 100118000241 |
| 25 | M2.5 | 6 | 0.45 | 60° | 3.5 | 0.75 | TORX® | T8 | 0.80-1.00 | 3.4 | 100118000014 |
| 26 | M2.5 | 6 | 0.45 | 60° | 3.5 | 0.85 | TORX PLUS® | 8IP | 0.90-1.10 | 3.7 | 100118000085 |
| 27 | M2.5 | 6.4 | 0.45 | 50° | 3.5 | 0.6 | TORX PLUS® | 8IP | 0.81-0.98 | 3.7 | 100118000052 |
| 28 | M2.5 | 6.5 | 0.45 | 60° | 3.45 | 0.7 | TORX PLUS® | 7IP | 0.91-1.05 | 3.7 | 100118000001 |
| 29 | M2.5 | 6.5 | 0.45 | 60° | 3.46 | 0.85 | TORX PLUS® | 8IP | 0.93-1.10 | 3.9 | 100118000021 |
| 30 | M2.5 | 6.5 | 0.45 | 60° | 3.45 | 0.9 | TORX® | T7 | 0.90-1.10 | 4 | 100118000111 |
| 31 | M2.5 | 7.2 | 0.45 | 60° | 3.45 | 1.1 | TORX PLUS® | 8IP | 1.05-1.22 | 4 | 100118000029 |
| 32 | M2.5 | 8 | 0.45 | 60° | 3.45 | 0.9 | TORX® | T7 | 0.90-1.10 | 5.1 | 100118000213 |
| 33 | M2.5 | 9 | 0.45 | 60° | 3.46 | 0.85 | TORX PLUS® | 8IP | 0.93-1.10 | 6.4 | 100118000060 |
| 34 | M2.5 | 10.9 | 0.45 | 60° | 3.35 | 0.8 | TORX PLUS® | 7IP | 0.90-1.10 | 3.4 | 100118000067 |
| M3-Baureihe · 21 Modelle | |||||||||||
| 35 | M3 | 6.5 | 0.5 | Kugel | 3.9 | X | TORX® | T8 | 1.05-1.25 | 4.2 | 100118000075 |
| 36 | M3 | 6.5 | 0.5 | 60° | 3.85 | 0.55 | TORX® | T8 | 1.05-1.25 | 4.4 | 100118000114 |
| 37 | M3 | 6.5 | 0.5 | 60° | 3.95 | 0.8 | TORX PLUS® | 8IP | 0.90-1.10 | 4 | 100118000128 |
| 38 | M3 | 7 | 0.5 | 60° | 3.85 | 0.55 | TORX PLUS® | 8IP | 1.05-1.25 | 4.8 | 100118000215 |
| 39 | M3 | 7.2 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 4.4 | 100118000122 |
| 40 | M3 | 7.2 | 0.5 | 60° | 4.2 | 1 | TORX® | T9 | 1.00-1.20 | 3.8 | 100118000146 |
| 41 | M3 | 7.5 | 0.5 | 55° | 4.15 | 0.9 | TORX® | T9 | 1.16-1.26 | 4.5 | 100118000018 |
| 42 | M3 | 7.5 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 9IP | 0.89-1.07 | 4.6 | 100118000182 |
| 43 | M3 | 7.6 | 0.5 | 60° | 4.3 | 0.7 | TORX® | T10 | 1.10-1.25 | 5 | 100118000088 |
| 44 | M3 | 8.1 | 0.5 | Kugel | 4.8 | X | TORX PLUS® | 8IP | 1.15-1.25 | 5.5 | 100118000087 |
| 45 | M3 | 8.2 | 0.5 | 60° | 4.4 | 0.7 | TORX PLUS® | 9IP | 1.02-1.19 | 4.5 | 100118000030 |
| 46 | M3 | 8.2 | 0.5 | 60° | 4.3 | 0.8 | TORX PLUS® | 10IP | 1.10-1.30 | 5.7 | 100118000150 |
| 47 | M3 | 8.3 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 9IP | 0.89-1.07 | 5.4 | 100118000054 |
| 48 | M3 | 8.5 | 0.5 | 60° | 4.2 | 1 | TORX® | T9 | 1.00-1.20 | 5.7 | 100118000162 |
| 49 | M3 | 8.5 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 5.2 | 100118000236 |
| 50 | M3 | 9.9 | 0.35 | 25° | 5.3 | 0.9 | TORX® | T10 | 1.40-1.50 | 6.9 | 100118000190 |
| 51 | M3 | 11.3 | 0.35 | 25° | 5.3 | 1.09 | TORX PLUS® | 15IP | 1.14-1.37 | 7 | 100118000003 |
| 52 | M3 | 12 | 0.5 | 48° | 4.2 | 0.9 | TORX® | T10 | 1.00-1.20 | 9 | 100118000172 |
| 53 | M3 | 12.8 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 8IP | 1.00-1.20 | 3 | 100118000069 |
| 54 | M3 | 14.7 | 0.5 | 60° | 4.3 | 0.6 | TORX PLUS® | 8IP | 1.00-1.20 | 3.4 | 100118000068 |
| 55 | M3 | 17 | 0.5 | 60° | 4.2 | 1 | TORX PLUS® | 9IP | 1.14-1.32 | 6.2 | 100118000017 |
| M3.5-Baureihe · 19 Modelle | |||||||||||
| 56 | M3.5 | 7.6 | 0.6 | 60° | 4.85 | 0.9 | TORX PLUS® | 10IP | 1.10-1.30 | 4.4 | 100118000147 |
| 57 | M3.5 | 8 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.47-1.71 | 3.6 | 100118000002 |
| 58 | M3.5 | 8 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 4.3 | 100118000118 |
| 59 | M3.5 | 8.5 | 0.6 | 60° | 5.1 | 0.76 | TORX PLUS® | 10IP | 1.10-1.30 | 5 | 100118000022 |
| 60 | M3.5 | 8.6 | 0.6 | 60° | 4.8 | 0.75 | TORX PLUS® | 10IP | 1.12-1.22 | 6 | 100118000143 |
| 61 | M3.5 | 9 | 0.6 | 60° | 5.3 | 1.2 | TORX® | T15 | 1.47-1.71 | 4.6 | 100118000005 |
| 62 | M3.5 | 9 | 0.6 | 60° | 5.5 | 0.6 | TORX® | T15 | 1.40-1.50 | 5.8 | 100118000092 |
| 63 | M3.5 | 9 | 0.6 | 60° | 5.2 | 1.1 | TORX PLUS® | 15IP | 1.40-1.50 | 5.7 | 100118000192 |
| 64 | M3.5 | 9.4 | 0.6 | 60° | 4.75 | 1 | TORX PLUS® | 10IP | 1.10-1.30 | 5.4 | 100118000144 |
| 65 | M3.5 | 9.5 | 0.6 | 55° | 5.5 | 0.6 | TORX® | T15 | 1.40-1.50 | 6 | 100118000107 |
| 66 | M3.5 | 10 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.47-1.71 | 5.8 | 100118000062 |
| 67 | M3.5 | 10 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 6.2 | 100118000154 |
| 68 | M3.5 | 10 | 0.6 | 60° | 4.9 | 1.75 | TORX PLUS® | 15IP | 1.47-1.71 | 6.1 | 100118000096 |
| 69 | M3.5 | 10 | 0.6 | 60° | 5.1 | 0.76 | TORX PLUS® | 10IP | 1.10-1.30 | 7 | 100118000104 |
| 70 | M3.5 | 10 | 0.6 | 50° | 5 | 0.9 | TORX® | T15 | 1.60-1.80 | 6.6 | 100118000188 |
| 71 | M3.5 | 12 | 0.6 | 60° | 5.3 | 1.4 | TORX PLUS® | 15IP | 1.41-1.71 | 7.6 | 100118000045 |
| 72 | M3.5 | 12 | 0.6 | 60° | 5.3 | 1.4 | TORX® | T15 | 1.27-1.53 | 8.3 | 100118000119 |
| 73 | M3.5 | 12 | 0.6 | 60° | 5.4 | 1 | TORX PLUS® | 15IP | 1.40-1.50 | 8.7 | 100118000171 |
| 74 | M3.5 | 14 | 0.6 | 60° | 5.2 | 1 | TORX® | T15 | 1.40-1.50 | 10.5 | 100118000105 |
| M4-Baureihe · 66 Modelle | |||||||||||
| 75 | M4 | 3.2 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 1.3 | 100118000165 |
| 76 | M4 | 3.2 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 1 | 100118000205 |
| 77 | M4 | 4.2 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 2.3 | 100118000166 |
| 78 | M4 | 4.2 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 2 | 100118000204 |
| 79 | M4 | 5.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 3.2 | 100118000167 |
| 80 | M4 | 5.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 2.9 | 100118000203 |
| 81 | M4 | 5.7 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 2.9 | 100118000218 |
| 82 | M4 | 6.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 4.2 | 100118000170 |
| 83 | M4 | 6.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 3.9 | 100118000221 |
| 84 | M4 | 6.7 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 3.9 | 100118000219 |
| 85 | M4 | 7 | 0.5 | 60° | 5.5 | 0.55 | TORX® | T15 | 1.30-1.40 | 4.5 | 100118000102 |
| 86 | M4 | 7.1 | 0.5 | 90° | 6 | 0.35 | TORX PLUS® | 8IP | 0.81-0.98 | 5.2 | 100118000173 |
| 87 | M4 | 7.1 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.20 | 4.9 | 100118000222 |
| 88 | M4 | 8.3 | 0.5 | 90° | 6 | 0.45 | TORX® | T15 | 1.00-1.15 | 6.2 | 100118000124 |
| 89 | M4 | 8.4 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 4.7 | 100118000185 |
| 90 | M4 | 8.5 | 0.7 | 60° | 5.5 | 0.65 | TORX PLUS® | 15IP | 1.14-1.37 | 5.6 | 100118000108 |
| 91 | M4 | 8.5 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 10IP | 1.10-1.30 | 5.7 | 100118000136 |
| 92 | M4 | 8.6 | 0.5 | 60° | 5.5 | 0.8 | TORX PLUS® | 15IP | 1.40-1.50 | 5.8 | 100118000220 |
| 93 | M4 | 8.9 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 5.2 | 100118000191 |
| 94 | M4 | 9 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 4.7 | 100118000040 |
| 95 | M4 | 9 | 0.7 | 60° | 5.5 | 1.2 | TORX® | T15 | 1.40-1.50 | 4.7 | 100118000042 |
| 96 | M4 | 9 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 15IP | 0.97-1.21 | 5.6 | 100118000056 |
| 97 | M4 | 9 | 0.7 | 60° | 5.74 | 0.6 | TORX PLUS® | 15IP | 1.40-1.60 | 5.7 | 100118000066 |
| 98 | M4 | 9 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.55-1.65 | 5.5 | 100118000211 |
| 99 | M4 | 9 | 0.7 | 43° | 5.2 | 0.6 | TORX® | T15 | 1.20-1.50 | 6 | 100118000100 |
| 100 | M4 | 9 | 0.5 | 90° | 6 | 0.45 | TORX PLUS® | 15IP | 1.00-1.15 | 6.8 | 100118000138 |
| 101 | M4 | 10 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 5.7 | 100118000011 |
| 102 | M4 | 10 | 0.7 | 55° | 5.25 | 1.4 | TORX® | T15 | 1.40-1.50 | 6.1 | 100118000019 |
| 103 | M4 | 10 | 0.7 | Kugel | 6.65 | X | TORX PLUS® | 15IP | 1.47-1.71 | 6.2 | 100118000039 |
| 104 | M4 | 10 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 6.5 | 100118000078 |
| 105 | M4 | 10 | 0.7 | 60° | 5.3 | 0.8 | TORX® | T15 | 1.40-1.50 | 7 | 100118000089 |
| 106 | M4 | 10 | 0.7 | Kugel | 5.7 | X | TORX PLUS® | 15IP | 1.14-1.37 | 6.2 | 100118000095 |
| 107 | M4 | 10 | 0.7 | Kugel | 5.7 | X | TORX® | T15 | 1.14-1.37 | 6.2 | 100118000120 |
| 108 | M4 | 10 | 0.7 | Kugel | 5.9 | X | TORX® | T15 | 1.60-1.80 | 6 | 100118000169 |
| 109 | M4 | 10 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.40-1.50 | 6.3 | 100118000183 |
| 110 | M4 | 10.5 | 0.7 | 60° | 5.9 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 6.1 | 100118000164 |
| 111 | M4 | 11 | 0.7 | 60° | 5.65 | 0.8 | TORX PLUS® | 15IP | 1.31-1.54 | 5.3 | 100118000031 |
| 112 | M4 | 11 | 0.7 | Kugel | 5.9 | X | TORX® | T15 | 1.60-1.80 | 7 | 100118000038 |
| 113 | M4 | 11 | 0.7 | 60° | 5.7 | 0.8 | TORX® | T15 | 1.50-1.60 | 7.3 | 100118000057 |
| 114 | M4 | 11 | 0.7 | 60° | 5.5 | 0.6 | TORX PLUS® | 15IP | 0.97-1.21 | 7.6 | 100118000061 |
| 115 | M4 | 11 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 7.5 | 100118000080 |
| 116 | M4 | 11 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 6.2 | 100118000184 |
| 117 | M4 | 11 | 0.7 | 60° | 5.55 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 7.5 | 100118000212 |
| 118 | M4 | 11 | 0.7 | 60°(84°) | 5.7 | 1.2 | TORX PLUS® | 15IP | 1.60-1.74 | 6.4 | 100118000156 |
| 119 | M4 | 11.2 | 0.7 | 60° | 5.8 | 0.7 | TORX PLUS® | 15IP | 1.31-1.54 | 7.5 | 100118000053 |
| 120 | M4 | 11.5 | 0.7 | 60° | 5.6 | 1 | TORX® | T15 | 1.40-1.50 | 7.4 | 100118000200 |
| 121 | M4 | 11.8 | 0.7 | 60° | 5.75 | 0.5 | TORX PLUS® | 15IP | 1.14-1.37 | 8.4 | 100118000065 |
| 122 | M4 | 11.8 | 0.7 | 43° | 5.2 | 0.6 | TORX PLUS® | 15IP | 1.20-1.50 | 8.7 | 100118000151 |
| 123 | M4 | 12 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 8.5 | 100118000063 |
| 124 | M4 | 12 | 0.7 | 60°(84°) | 5.7 | 1.2 | TORX® | T15 | 1.60-1.74 | 7 | 100118000115 |
| 125 | M4 | 12 | 0.7 | 60° | 5.5 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 8.5 | 100118000235 |
| 126 | M4 | 12.5 | 0.7 | 60° | 5.5 | 1.05 | TORX® | T15 | 1.40-1.50 | 9 | 100118000046 |
| 127 | M4 | 12.5 | 0.7 | 60° | 5.5 | 1.1 | TORX PLUS® | 15IP | 1.40-1.50 | 9.2 | 100118000228 |
| 128 | M4 | 12.8 | 0.7 | 60° | 5.5 | 0.45 | TORX® | T15 | 1.40-1.50 | 10 | 100118000201 |
| 129 | M4 | 13 | 0.7 | 60° | 5.45 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 8.2 | 100118000026 |
| 130 | M4 | 13 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 9.5 | 100118000081 |
| 131 | M4 | 13 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.55-1.65 | 8.1 | 100118000224 |
| 132 | M4 | 13.5 | 0.7 | 40° | 5.7 | 0.7 | TORX® | T15 | 1.40-1.50 | 3.5 | 100118000125 |
| 133 | M4 | 14 | 0.7 | 60° | 5.5 | 1.2 | TORX® | T15 | 1.40-1.50 | 9.7 | 100118000044 |
| 134 | M4 | 14 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 10.5 | 100118000050 |
| 135 | M4 | 14 | 0.7 | 73° | 5.8 | 0.75 | TORX® | T15 | 1.40-1.50 | 11.3 | 100118000113 |
| 136 | M4 | 14 | 0.5 | 60° | 6.8 | 1.7 | TORX PLUS® | 15IP | 1.47-1.71 | 8.7 | 100118000155 |
| 137 | M4 | 16 | 0.7 | 60° | 5.7 | 0.6 | TORX® | T15 | 1.40-1.50 | 12.5 | 100118000079 |
| 138 | M4 | 16 | 0.7 | 60° | 5.7 | 1.2 | TORX® | T15 | 1.60-1.80 | 12.3 | 100118000175 |
| 139 | M4 | 16.7 | 0.7 | 60° | 5.8 | 0.8 | TORX PLUS® | 15IP | 1.30-1.50 | 3.9 | 100118000070 |
| 140 | M4 | 19 | 0.7 | 60° | 5.45 | 1.2 | TORX PLUS® | 15IP | 1.47-1.71 | 9.4 | 100118000163 |
| M4.5-Baureihe · 6 Modelle | |||||||||||
| 141 | M4.5 | 9.3 | 0.75 | 57° | 6 | 0.5 | TORX PLUS® | 10IP | 1.10-1.30 | 5.8 | 100118000034 |
| 142 | M4.5 | 11.5 | 0.75 | 55° | 6.8 | 0.4 | TORX PLUS® | 20IP | 1.65-1.81 | 8 | 100118000135 |
| 143 | M4.5 | 12 | 0.75 | 60° | 5.75 | 1 | TORX PLUS® | 15IP | 1.47-1.71 | 8.8 | 100118000139 |
| 144 | M4.5 | 12 | 0.75 | 56° | 5.8 | 1.2 | TORX® | T15 | 1.60-1.80 | 8.6 | 100118000187 |
| 145 | M4.5 | 12 | 0.75 | 60° | 6.4 | 1.2 | TORX® | T20 | 1.90-2.20 | 8.2 | 100118000214 |
| 146 | M4.5 | 123 | 0.75 | 60° | 5.75 | 1.3 | TORX PLUS® | 15IP | 1.47-1.71 | 8.8 | 100118000148 |
| M5-Baureihe · 29 Modelle | |||||||||||
| 147 | M5 | 8 | 0.8 | 60° | 6.6 | 1.4 | TORX® | T20 | 1.90-2.20 | 4.2 | 100118000193 |
| 148 | M5 | 8.5 | 0.8 | 50° | 6.8 | 0.8 | TORX PLUS® | 20IP | 1.55-1.65 | 4.6 | 100118000091 |
| 149 | M5 | 9.5 | 0.8 | 60° | 7.1 | 1 | TORX PLUS® | 20IP | 1.74-2.01 | 5.6 | 100118000226 |
| 150 | M5 | 10 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 5.7 | 100118000051 |
| 151 | M5 | 10.8 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 6.8 | 100118000099 |
| 152 | M5 | 10.8 | 0.8 | 43° | 6.4 | 0.8 | TORX® | T20 | 1.80-2.00 | 6.8 | 100118000186 |
| 153 | M5 | 11.45 | 0.8 | 60° | 7 | 1.4 | TORX PLUS® | 20IP | 1.74-2.01 | 6.8 | 100118000027 |
| 154 | M5 | 11.5 | 0.8 | 60° | 7 | 1.25 | TORX PLUS® | 20IP | 1.74-2.01 | 7.3 | 100118000225 |
| 155 | M5 | 12 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 7.5 | 100118000012 |
| 156 | M5 | 12 | 0.8 | 60° | 6.75 | 0.9 | TORX PLUS® | 20IP | 1.55-1.65 | 8 | 100118000055 |
| 157 | M5 | 12 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 7.7 | 100118000064 |
| 158 | M5 | 12 | 0.8 | 60° | 7.1 | 0.7 | TORX PLUS® | 20IP | 1.65-1.81 | 6.2 | 100118000159 |
| 159 | M5 | 12 | 0.8 | 83° | 7 | 0.9 | TORX® | T20 | 1.42-1.80 | 7.7 | 100118000216 |
| 160 | M5 | 125 | 0.8 | 40° | 6.35 | 0.6 | TORX PLUS® | 20IP | 1.65-1.81 | 8 | 100118000129 |
| 161 | M5 | 12.6 | 0.8 | 60° | 7 | 1 | TORX PLUS® | 20IP | 1.55-1.65 | 8.5 | 100118000161 |
| 162 | M5 | 12.7 | 0.8 | 43° | 6.4 | 0.85 | TORX® | T20 | 1.50-1.80 | 7.4 | 100118000160 |
| 163 | M5 | 13 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 8.7 | 100118000025 |
| 164 | M5 | 13 | 0.8 | 60° | 7 | 0.7 | TORX PLUS® | 20IP | 1.65-1.81 | 9.5 | 100118000116 |
| 165 | M5 | 14 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 9.5 | 100118000041 |
| 166 | M5 | 14 | 0.8 | 60° | 7.2 | 0.9 | TORX® | T20 | 1.90-2.20 | 10.2 | 100118000223 |
| 167 | M5 | 14 | 0.8 | 60° | 7.2 | 1.7 | TORX® | T20 | 1.90-2.20 | 9.4 | 100118000189 |
| 168 | M5 | 14 | 0.8 | 83° | 7 | 0.9 | TORX® | T20 | 1.42-1.80 | 9.7 | 100118000217 |
| 169 | M5 | 14 | 0.8 | 83° | 7 | 0.9 | TORX PLUS® | 20IP | 1.34-1.62 | 8.8 | 100118000015 |
| 170 | M5 | 16 | 0.8 | 60° | 7.1 | 0.8 | TORX® | T20 | 1.50-1.80 | 10.5 | 100118000013 |
| 171 | M5 | 16.2 | 0.8 | 40° | 6.5 | 1.2 | TORX® | T20 | 1.50-1.90 | 4.3 | 100118000131 |
| 172 | M5 | 17 | 0.8 | 60° | 7.2 | 1.3 | TORX® | T20 | 1.80-2.00 | 12.2 | 100118000058 |
| 173 | M5 | 18.6 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 4.4 | 100118000071 |
| 174 | M5 | 20.6 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 5.2 | 100118000072 |
| 175 | M5 | 22.5 | 0.8 | 60° | 7.5 | 1.05 | TORX PLUS® | 20IP | 1.65-1.81 | 5.4 | 100118000076 |
| M6-Baureihe · 8 Modelle | |||||||||||
| 176 | M6 | 12 | 1 | 60° | 8.5 | 1.25 | TORX® | T25 | 2.10-2.30 | 7 | 100118000194 |
| 177 | M6 | 13 | 1 | 60° | 8.5 | 1.35 | TORX PLUS® | 25IP | 2.10-2.30 | 8 | 100118000152 |
| 178 | M6 | 16 | 1 | Kugel | 9.45 | X | TORX PLUS® | 25IP | 1.90-2.10 | 10 | 100118000103 |
| 179 | M6 | 16 | 1 | 60° | 8.5 | 1.25 | TORX® | T25 | 2.10-2.30 | 11 | 100118000158 |
| 180 | M6 | 18 | 1 | 60° | 8.5 | 1.35 | TORX® | T25 | 2.10-2.30 | 13 | 100118000059 |
| 181 | M6 | 20 | 1 | 40° | 8.5 | X | TORX® | T30 | 2.30-2.70 | 7.8 | 100118000016 |
| 182 | M6 | 24.5 | 1 | 60° | 9.4 | 1.1 | TORX PLUS® | 25IP | 1.95-2.15 | 6.1 | 100118000074 |
| 183 | M6 | 26.6 | 1 | 60° | 9.4 | 1.1 | TORX PLUS® | 25IP | 1.95-2.15 | 6.1 | 100118000073 |
| M8-Baureihe · 2 Modelle | |||||||||||
| 184 | M8 | 25 | 1.25 | 40° | 11 | 1.4 | TORX® | T30 | 2.30-2.70 | 7.2 | 100118000130 |
| 185 | M8 | 26 | 1.25 | 66° | 9.5 | 2.65 | TORX PLUS® | 30IP | 2.47-2.86 | 12.5 | 100118000202 |
Innen-Außengewinde-Einsätze · 5 Modelle
Verbundstruktur Außengewinde M5–M8 + Innengewinde M3.5–M5 (Katalogausgabe August 2024).
| Nr. | Außengewinde M2 | Steigung P2 | Innengewinde M1 | Steigung P1 | Gesamtlänge L1 | L2 | L3 | L4 | Kopfdurchm. ɸ1 | Glattschaft ɸ2 | Innensechskant SW | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M5.0 | 0.5 | M3.5 | 0.6 | 8.65 | 1.2 | 3.3 | 2 | 6.3 | 5 | 3.5 | 100118000009 |
| 2 | M5.5 | 0.5 | M4.0 | 0.7 | 8.5 | 1.2 | 2.4 | 2 | 6.6 | 5.5 | 4 | 100118000086 |
| 3 | M6.0 | 0.75 | M4.0 | 0.5 | 10 | 1.6 | 4.1 | 2.5 | 7.8 | 6 | 4 | 100118000010 |
| 4 | M6.0 | 0.75 | M4.0 | 0.7 | 10 | 1.6 | 4.1 | 2.5 | 7.8 | 6 | 4 | 100118000168 |
| 5 | M8.0 | 0.75 | M5.0 | 0.8 | 10 | 1.7 | 3.2 | 2.5 | 9.8 | 8 | 5 | 100118000090 |
Kugeldruckschrauben · 6 Modelle
Federbelastete Stahlkugel-Positionierung, M4–M10.
| Nr. | Gewinde M | Steigung P | Gesamtlänge L1 | Sechskanttiefe L2 | Stahlkugel ɸ2 | Kugelplanfläche ɸ1 | Innensechskant SW | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| 1 | M4 | 0.7 | 4 | 2.5 | 2 | 1.8 | 2 | 100118000180 |
| 2 | M4 | 0.7 | 6 | 3 | 2.5 | 2 | 2 | 100118000179 |
| 3 | M5 | 0.8 | 8 | 3.8 | 3 | 2.5 | 2.5 | 100118000178 |
| 4 | M6 | 1 | 10 | 4 | 4 | 3.2 | 3 | 100118000177 |
| 5 | M6 | 1 | 12 | 4 | 4 | 3.2 | 3 | 100118000176 |
| 6 | M10 | 1.5 | 16 | 6 | 7 | 6 | 5 | 100118000036 |
Doppelend-Schrauben (links + rechts) · 7 Modelle
Ein Ende Links-, das andere Rechtsgewinde — bidirektionale synchronisierte Sicherung.
| Nr. | Linksgewinde M1 | Steigung P1 | Länge L2 | Rechtsgewinde M2 | Steigung P2 | Länge L3 | Gesamtlänge L1 | Sechskanttiefe L4 | Glattschaft ɸ | Innensechskant / Antrieb | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M3 | 0.5 | 4.7 | M2.5 | 0.45 | 5.8 | 14.3 | 1.6 | 2 | TORX® T6 | 100118000077 |
| 2 | M3.5 | 0.6 | 7 | M2.5 | 0.45 | 7 | 16 | 3 | 2.5 | 1.5 | 100118000140 |
| 3 | M3.5 | 0.6 | 6.8 | M3 | 0.5 | 7.2 | 16 | 3 | 2.7 | 1.5 | 100118000098 |
| 4 | M4 | 0.7 | 8 | M3 | 0.5 | 9 | 19 | 3 | 3 | 2 | 100118000141 |
| 5 | M5 | 0.8 | 9.5 | M4 | 0.7 | 10.5 | 23 | 4 | 4 | 2.5 | 100118000142 |
| 6 | M6 | 1 | 12.3 | M5 | 0.8 | 12.6 | 28 | 4.5 | 4.8 | 3 | 100118000106 |
| 7 | M6 | 1 | 10.9 | M6 | 1 | 13.9 | 32 | 4.5 | 4.3 | 3 | 100118000123 |
Zylinderkopfschrauben Typ A · 4 Modelle
Verlängerter Zylinderkopf für hohe Drehmomentkapazität.
| Nr. | Gewinde M | Gesamtlänge L1 | Steigung P | Kopfdurchm. D | Kopfhöhe H | ɸ1 | ɸ2 | Antrieb A | Aufnahmetiefe I | L2 | L3 | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M4 | 17.5 | 0.7 | 6.4 | 2.4 | 3 | 3.7 | TORX PLUS® 9IP | 1.14-1.32 | 9.1 | 3.9 | 100118000082 |
| 2 | M5 | 21 | 0.8 | 8 | 3.5 | 3.9 | 4.9 | TORX PLUS® 15IP | 1.47-1.71 | 11 | 5 | 100118000083 |
| 3 | M6 | 26 | 1 | 10 | 4 | 4.7 | 5.9 | TORX PLUS® 20IP | 1.74-2.01 | 14.5 | 6 | 100118000084 |
| 4 | M8 | 29.5 | 1.25 | 12 | 4.5 | 6.5 | 7.9 | TORX PLUS® 25IP | 1.90-2.10 | 15.5 | 6.5 | 100118000127 |
Zylinderkopfschrauben Typ B · 6 Modelle
Kompakter Zylinderkopf, M2.2–M4.5.
| Nr. | Gewinde M | Gesamtlänge L1 | Steigung P | Kopfdurchm. D | Kopfhöhe H | Antrieb A | Aufnahmetiefe I | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| 1 | M2.2 | 5.7 | 0.45 | 3.5 | 1.7 | TORX PLUS® 8IP | 0.81-0.98 | 100118000234 |
| 2 | M2.5 | 7 | 0.45 | 4.1 | 1.9 | TORX PLUS® 10IP | 1.10-1.30 | 100118000233 |
| 3 | M3 | 7.9 | 0.5 | 4.9 | 2.5 | TORX PLUS® 15IP | 1.30-1.50 | 100118000232 |
| 4 | M3.5 | 8.75 | 0.6 | 5.5 | 2.7 | TORX PLUS® 15IP | 1.40-1.50 | 100118000231 |
| 5 | M4 | 9.45 | 0.7 | 6 | 3 | TORX PLUS® 20IP | 1.60-1.80 | 100118000230 |
| 6 | M4.5 | 10.75 | 0.75 | 6.8 | 3.4 | TORX PLUS® 25IP | 1.90-2.10 | 100118000229 |
Auswahlguide Insertionsschrauben
1. Nach Antriebssystem: TORX® oder TORX PLUS®
TORX® ist eine Torx-Aufnahme mit 15° Antriebswinkel; TORX PLUS® nutzt ein elliptisches Lappenprofil mit 0° Antriebswinkel und größerer Kontaktfläche des Bits, überträgt bei gleichem Bauraum mehr Drehmoment, verursacht weniger Verschleiß der Aufnahme und verlängert die Standzeit des Bits. Für hoch automatisierte Linien und häufige Werkzeugwechsel empfiehlt sich TORX PLUS®.
2. Nach Kopfform
Für bündige Montage Senkkopf (55°/60° — passend zum Senkwinkel des Einsatzsitzes); Zylinderkopf Typ A/B, wenn der Kopf überstehen darf und hohe Drehmomentkapazität gefragt ist; Kugeldruckschrauben für die federnde Positionierung; Doppelend-Schrauben links/rechts für bidirektionale Gegensicherung.
3. Nach Gewindegröße
Richten Sie sich nach der Aufnahmebohrung von Einsatz bzw. Werkzeugteller: M2.5–M5 ist für die Schneidplattenklemmung üblich, M6–M8 für große Werkzeugteller und schwere Vorrichtungen, M1.6–M2.2 für Mikrowerkzeuge. Passen Sie die Steigung an das Innengewinde der Bohrung an (für denselben Durchmesser sind meist Regel- und Feingewinde verfügbar).
4. Nach Werkstoff und Umgebung
Standard ist legierter Stahl Klasse 12.9 (brüniert / vernickelt); für feuchte Umgebungen oder Kühlmittel Edelstahl oder korrosionsfeste Beschichtungen wählen; Aluminium / Titan sind für leichte Werkzeuge auf Anfrage lieferbar. Bei starker Vibration kombinieren Sie die bidirektionale links/rechts-Sicherung oder Schraubensicherungskleber.
5. Kundenspezifische Strukturen
Innen-Außengewinde-Einsätze vereinen Außen- und Innengewinde in einem Teil und vereinfachen die Werkzeugstruktur; verlängerte Zylinderköpfe, Sonderkopfformen und individuelle Aufnahmetiefen werden nach Zeichnung mit schneller Musterprüfung gefertigt.
Typische Anwendungen
CNC-Schneidplattenklemmung
Klemmung von Dreh- / Fräsplatten, schlag- und vibrationsfest, schnelle Plattenwechsel
Werkzeugteller- und Haltermontage
Hochpräzise Sicherung und Positionierung von Werkzeugtellern und Haltern
Modulare Werkzeugsysteme
Innen-Außengewinde-Einsätze vereinfachen zusammengesetzte Werkzeugstrukturen und sparen Bauraum
Präzise Gegensicherung
Doppelend-Schrauben links/rechts sichern in beide Richtungen — ohne Sicherungsscheiben
Federnde Positionierung und Begrenzung
Kugeldruckschrauben bieten flexible Positionierung für Werkzeuge und Vorrichtungen
Formen und Vorrichtungen
Hochfeste Sicherung Klasse 12.9 für schwere Zerspanbedingungen
FAQ Insertionsschrauben
Q1Ist YF ZCJ ein lizenzierter TORX® / TORX PLUS®-Hersteller?
Ja. YF ZCJ ist lizenzierter Hersteller von TORX® / TORX PLUS®-Insertionsschrauben; die Fertigungsgenauigkeit der Aufnahme folgt den Lizenzstandards, Werkstoffzeugnisse, vollständige Maßprüfung und Drehmomentprotokolle sind verfügbar.
Q2Welche Kopfwinkel und Antriebssysteme gibt es bei Senkkopf-Insertionsschrauben?
Senkkopf-Insertionsschrauben haben überwiegend 55°/60° Kopfwinkel, Sonderwinkel von 25°–90° sind auf Anfrage möglich. Antriebe: TORX PLUS® (5IP–30IP), TORX® (T6–T30) und Innensechskant, Gewindegrößen M1.6–M8 — insgesamt 185 Standardgrößen (siehe die Schnellreferenztabellen oben).
Q3Was ist der Unterschied zwischen TORX PLUS® und TORX®, und was soll ich wählen?
TORX® ist eine Torx-Aufnahme mit 15° Antriebswinkel; TORX PLUS® nutzt ein elliptisches Lappenprofil mit 0° Antriebswinkel und größerer Kontaktfläche — mehr Drehmoment im gleichen Einbauraum, weniger Verschleiß der Aufnahme und längere Bitstandzeit. Für hoch automatisierte Montage und häufige Wartung TORX PLUS® wählen.
Q4Welche Werkstoffe und Festigkeitsklassen werden üblicherweise verwendet?
Standard ist legierter Stahl Klasse 12.9 (brüniert / vernickelt und weitere Oberflächen verfügbar); Edelstahl- und Korrosionsschutzlösungen werden nach Bedarf angeboten. Sonderteile lassen sich in Titan, Aluminium und anderen Leichtbauwerkstoffen fertigen.
Q5Können Insertionsschrauben in Sonderform nach Zeichnung gefertigt werden?
Ja. Innen-Außengewinde-Einsätze, Doppelend-Schrauben links/rechts, Kugeldruckschrauben und verlängerte Zylinderköpfe fertigen wir nach Zeichnung oder Muster, mit schnellen technischen Mustern und kontinuierlicher Prozessoptimierung.
Q6Warum ist der TORX®-Antrieb bei Klemmeschrauben für Schneidplatten so verbreitet?
Schneidplattenklemmung bedeutet engen Bauraum, hohes Drehmoment und häufige Plattenwechsel. TORX® / TORX PLUS®-Aufnahmen verteilen die Radialkraft gleichmäßig und vermeiden Schlupfschäden an der Platte; zusammen mit Werkstoff der Klasse 12.9 bleibt die Klemmkraft über viele Montagezyklen stabil.
Q7Wie hoch sind Mindestbestellmenge und Musterlaufzeit?
Standardgrößen ermöglichen Kleinmengen mit schneller technischer Musterreaktion. Sprechen Sie uns für eine größenbezogene Bewertung von Mindestmenge und Lieferzeit an.
Q8Wie erhalte ich den vollständigen Katalog und ein Angebot?
Klicken Sie oben auf „Vollständigen Katalog anfordern“ oder kontaktieren Sie uns direkt — Sie erhalten den PDF-Katalog (mit allen 185 Senkkopf- und 28 Sonderform-Artikelnummern) und ein Angebot nach Bedarf.
Brauchen Sie den vollständigen Katalog oder Insertionsschrauben nach Zeichnung?
Senden Sie uns Spezifikationen, Artikelnummern oder Zeichnungen für Auswahlberatung, Prüfberichte und schnelle Angebote — direkter Kontakt zu unserem Vertriebsteam.
