紧固件氢脆延迟断裂：成因、风险、防护

在高强度紧固件生产、加工及应用过程中，氢脆延迟断裂是一种极具隐蔽性和破坏性的失效形式，其断裂往往发生在装配后数小时、数周甚至数月，无明显征兆，且无法通过常规质检提前发现，轻则导致设备故障，重则引发安全事故。尤其对于8.8级及以上高强度紧固件，氢脆风险显著升高，已成为高端制造业供应链的核心管控要点。

本文结合GB/T 3098.17-2022《紧固件机械性能 螺栓、螺钉和螺柱 氢脆试验》国家标准，结合盈锋志诚嘉在高强度紧固件生产中的工艺管控经验，详细解析氢脆延迟断裂的形成机理、高风险环节、识别方法及科学防控策略，帮助企业从源头规避氢脆隐患，保障紧固件连接安全可靠。
一、核心概念解析：氢脆延迟断裂的本质与危害

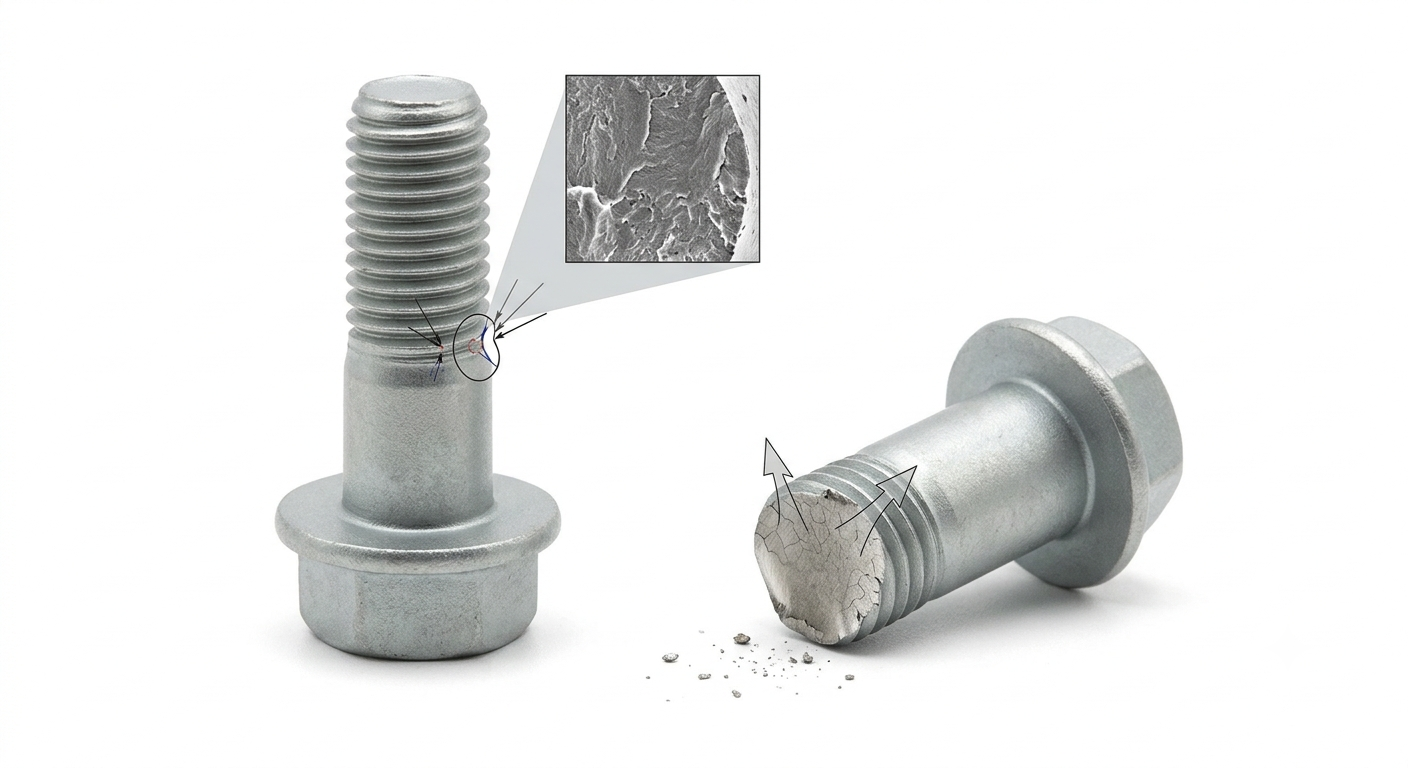

氢脆（Hydrogen Embrittlement）是指金属材料在特定工艺过程中吸收氢原子，这些氢原子在材料内部扩散并聚集于晶界或缺陷处，在应力作用下诱发的脆性断裂现象，其核心特点与危害如下：
1.  核心特性：一是延迟性，断裂不会立即发生，而是在装配后经过一定潜伏期，受应力触发突然断裂；二是突发性，断裂前无明显塑性变形，肉眼无法预判；三是不可逆性，一旦材料吸收氢原子，无法通过后续简单处理完全去除，仅能通过特定工艺降低风险。
2.  核心危害：氢脆断裂多发生在高强度紧固件关键连接部位，如汽车发动机螺栓、风电法兰螺栓、航空航天紧固件等，一旦失效，会直接导致设备停机、产品召回，甚至引发人身安全事故。据行业统计，2023年国内因氢脆导致的汽车紧固件召回事件同比增长37%，单次平均损失超百万元，其危害不容忽视。
3.  高风险对象：根据GB/T 3098.17-2022标准规定，抗拉强度≥1000MPa（即8.8级及以上）的中高碳钢、合金钢紧固件，是氢脆延迟断裂的高风险对象；而4.8级等普通强度紧固件，因材料韧性较高，氢脆风险极低，通常无需专门防控。
二、氢脆延迟断裂的核心成因（高风险工艺环节）
氢脆的产生并非单一因素导致，核心是“氢原子吸收+应力触发”的叠加效应，其中氢原子主要来源于紧固件生产过程中的两类关键工艺，也是氢脆防控的重点环节，结合行业实践经验详细解析如下：
1. 酸洗除锈工艺（主要氢来源之一）
紧固件生产过程中，为去除原材料表面的氧化皮、铁锈，需进行酸洗处理，常用盐酸、硫酸等酸洗溶液。酸洗过程中，阴极反应会产生大量氢原子，部分氢原子会渗入金属基体内部，若工艺控制不当，会导致氢原子过量吸收：
酸洗浓度过高、时间过长，会加剧氢原子产生，增加渗入量；
酸洗溶液中缓蚀剂不足或失效，无法有效抑制氢原子渗入，导致氢脆风险大幅升高；
酸洗后未及时进行水洗、烘干，残留的酸液会持续产生氢原子，进一步加重氢脆隐患。
2. 电镀工艺（最主要氢来源）
无论是传统电镀锌，还是环保型三价铬镀锌，电解过程中阴极（紧固件工件）表面都会发生析氢反应，产生的氢原子极易渗入高强度钢基体，这是氢脆产生的最主要原因。行业误区在于，许多企业认为“环保镀锌已足够安全”，实则三价铬环保镀锌仍存在约15%的氢脆风险，远高于安全阈值。
此外，电镀后的钝化处理若时机不当，会封闭氢原子扩散通道，导致渗入的氢原子无法排出，反而加剧氢脆风险，这也是很多企业忽视的关键细节。
3. 应力触发因素（氢脆断裂的必要条件）
仅吸收氢原子不足以导致断裂，还需有应力触发，常见的应力来源包括：
预紧力应力：紧固件装配时的预紧力，尤其是预紧力过高（接近公称抗拉强度的70%以上），会为氢原子聚集和裂纹扩展提供动力；
加工应力：冷镦、冷拉、螺纹加工等冷加工过程中产生的内应力，若未通过回火处理彻底消除，会成为氢脆裂纹的萌生点；
工作应力：紧固件在使用过程中承受的交变应力、振动应力，会加速氢原子扩散和裂纹扩展，触发延迟断裂。

三、氢脆风险的识别方法（GB/T标准方法）
为精准识别紧固件氢脆风险，避免不合格产品流入市场，需按照GB/T 3098.17-2022标准要求，采用专业检测方法，结合简易判断手段，实现全流程风险管控：
1. 专业检测方法（实验室检测）
核心采用延迟断裂试验，这是GB/T 3098.17-2022标准规定的氢脆检测核心方法，具体流程如下：
样品准备：从每一批次高风险紧固件中随机抽样，样品需经过与实际生产一致的酸洗、电镀、热处理工艺，确保检测结果贴合实际；
载荷施加：通过专用设备，向样品施加90%屈服强度的恒定载荷，模拟实际工作中的预紧力应力；
观察判定：持续观察200小时，若样品未发生断裂，判定为氢脆风险合格；若在200小时内发生断裂，说明该批次产品氢脆风险超标，需全部返工或报废。
此外，还可结合金相分析，观察紧固件内部氢原子聚集情况和微裂纹，辅助判断氢脆风险。
2. 简易判断方法（现场快速识别）
对于生产现场和应用场景，可通过以下3点快速判断氢脆高风险紧固件：
材质与强度：抗拉强度≥1000MPa（8.8级及以上）、材质为中高碳钢或合金钢的紧固件，均属于高风险对象；
工艺特征：经过酸洗、电镀（尤其是镀锌）处理，且未进行规范去氢烘烤的紧固件，氢脆风险极高；
应用场景：用于安全关键部位（如发动机、制动系统）、不可拆卸结构，或承受振动、交变载荷的紧固件，需重点排查氢脆风险。
四、氢脆延迟断裂的科学防控措施（生产+应用全流程）
结合GB/T 3098.17-2022标准要求和盈锋志诚嘉的生产管控经验，从“源头控氢、过程除氢、末端检测”三个维度，提供可落地的防控策略，彻底规避氢脆风险：
（一）源头控氢：优化工艺，减少氢原子吸收
1.  优化酸洗工艺：严格控制酸洗浓度和时间，盐酸浓度控制在15%-20%，硫酸浓度控制在20%-25%，酸洗时间根据紧固件尺寸调整（一般为5-10分钟）；在酸洗溶液中添加足量缓蚀剂，抑制氢原子产生和渗入；酸洗后立即进行三次水洗，彻底去除残留酸液，随后快速烘干。
2.  选用无氢脆风险的表面处理工艺：对于8.8级及以上高强度紧固件，优先选用无析氢的表面处理工艺，从源头杜绝氢原子吸收，推荐两种工艺：
锌镍合金电镀：镍元素的加入可形成致密合金层，有效阻隔氢原子扩散，氢脆风险<1%，且盐雾耐腐蚀性能优异（盐雾可达200-1000小时），符合ASTM F1940标准要求；
达克罗涂层：非电解涂覆工艺，全程无析氢反应，彻底杜绝氢脆风险，适用于超高强度紧固件（10.9级、12.9级），盐雾耐腐蚀性能可达720小时以上。
需注意：普通电镀锌、彩锌等工艺，不适用于8.8级及以上高强度紧固件，需严格规避。
（二）过程除氢：规范去氢烘烤，排出渗入氢原子
若因客户需求或生产条件限制，必须采用镀锌等有析氢风险的工艺，需在电镀后4小时内进行规范的去氢烘烤处理，这是降低氢脆风险的关键步骤，具体要求如下：
烘烤温度：控制在190-220℃，温度过高会影响紧固件的力学性能，过低则无法有效排出氢原子；
烘烤时间：不少于8小时，紧固件厚度每增加1mm，烘烤时间延长1小时，确保深入基体的氢原子充分排出；
关键禁忌：烘烤前不得进行钝化处理，否则会封闭氢原子扩散通道，导致氢原子无法排出，反而加剧氢脆风险；烘烤后需缓慢冷却，避免产生新的内应力。
（三）末端检测：严格按标准检测，杜绝不合格产品出厂
1.  建立全批次检测机制：对于8.8级及以上高强度紧固件，每一批次均需按GB/T 3098.17-2022标准，进行延迟断裂试验，不合格批次严禁出厂，从末端把控产品质量；
2.  补充检测项目：结合硬度检测、金相分析，排查因工艺不当导致的氢脆隐患，确保紧固件力学性能和内部质量达标；
3.  建立工艺追溯体系：详细记录每一批次紧固件的酸洗、电镀、去氢烘烤参数，一旦出现氢脆失效，可快速追溯问题根源，及时优化工艺。
（四）应用环节：规范装配，减少应力触发
1.  控制预紧力：按GB/T 3098.1-2010标准，合理确定预紧力，避免预紧力过高（不超过公称抗拉强度的70%），减少应力触发氢脆的风险；
2.  消除装配应力：装配前，对紧固件进行低温回火处理，消除冷加工和运输过程中产生的内应力；
3.  避免恶劣环境：在潮湿、含盐、酸碱等腐蚀环境中，需对紧固件进行额外防腐处理，避免腐蚀产生的应力与氢脆叠加，加速断裂。
五、总结
氢脆延迟断裂是高强度紧固件的“沉默杀手”，其防控核心在于“源头控氢、过程除氢、末端检测”，需严格遵循GB/T 3098.17-2022标准，优化生产工艺，规范检测流程，同时在应用环节合理控制应力，才能彻底规避风险。当前，比亚迪、广汽、美的等头部企业已将“氢脆测试报告”纳入供应商准入强制条款，氢脆防控已成为高端供应链的硬性门槛。
