Производитель пружинных штифтов｜Упругие установочные штифты, завод-изготовитель
Пружинные штифты (упругие установочные штифты): упругая деформация тела штифта обеспечивает центрирующую посадку с натягом — плавный монтаж, лёгкая разборка без повреждения стенки отверстия, высокая повторяемость позиционирования. Широко применяются для точного позиционирования при сборке, ограничении хода и шарнирных конструкциях. Много типоразмеров на складе, возможны нестандартные исполнения.
Почему выбирают пружинные штифты YF Zhichengjia
Упругое самоцентрирование
Упругая деформация тела штифта компенсирует допуск положения отверстия — широкий монтажный диапазон
Лёгкий монтаж/демонтаж
Повторный монтаж без царапания установочного отверстия
Стабильное позиционирование
Постоянная сила упругости, высокая повторяемость позиционирования
Качественная пружинная сталь
Надёжная упругость и усталостный ресурс
Вибростойкость, без выпадения
Постоянное пружинное преднатяжение: не отвинчивается при вибрациях
Полный ряд типоразмеров
Ходовые типоразмеры на складе, быстрые образцы нестандартных
Пружинные штифты (3 модели)

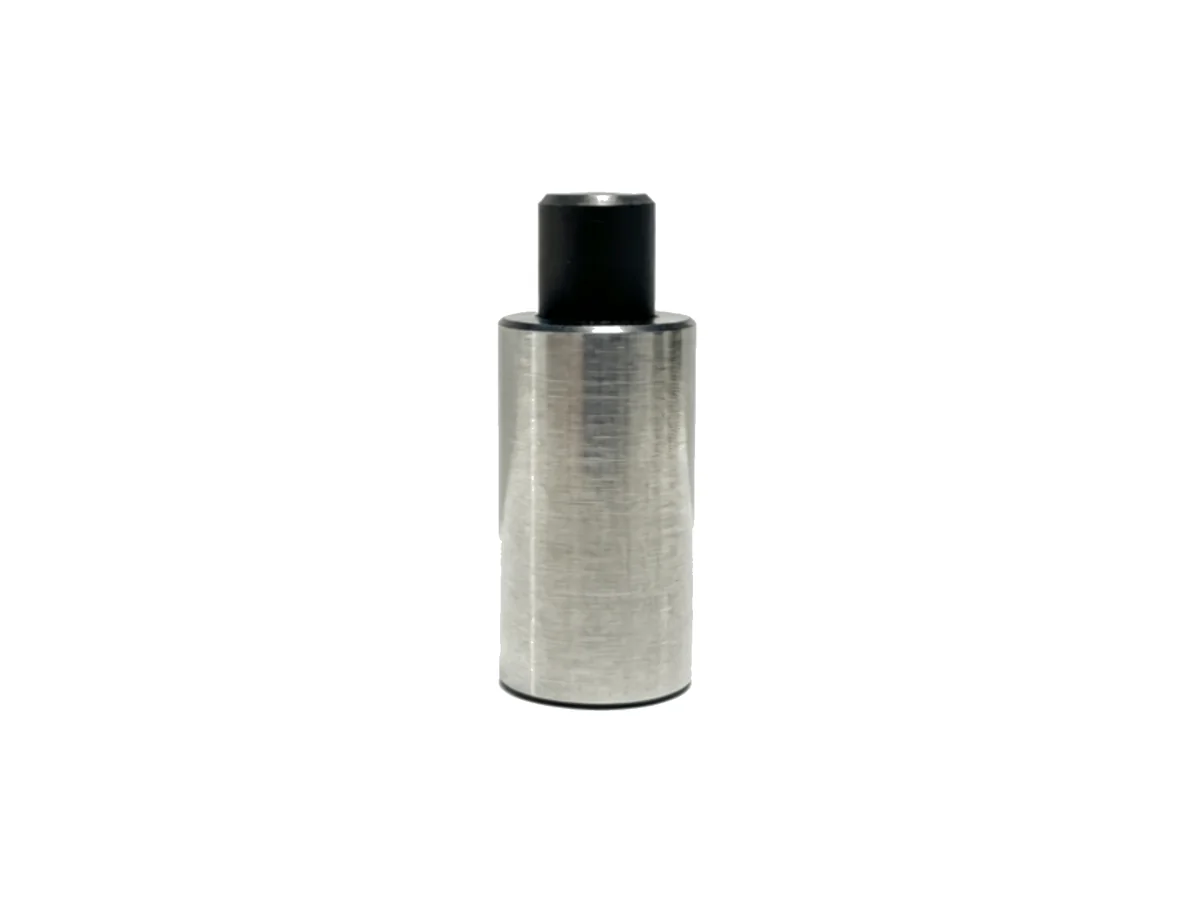

Упругий установочный штифт 1-го поколения · резьбовой M8
Монтаж на наружную резьбу M8×1.25-6h (шестигранный привод), общая высота 14,5±0,25мм; штифт Ø2,5±0,025мм, вылет 3,2~4мм, усилие пружины 2~5N; цинк-никель натурального цвета + клей precote 85-3, класс 8.8, с герметичным дизайном (падение давления <5Па при 50кПа/2с) — специально для фиксации наружного кольца подшипника электропривода.
Упругий установочный штифт 2-го поколения · короткий запрессовываемый
Цилиндрический запрессовываемый тип без резьбы, общая длина 12,25±0,25мм; втулка Ø3±0,05мм (42CrMo закалка 39~44HRC); штифт Ø2,65±0,05мм с направляющим углом 20°±2° (SUJ2/GCr15, 50~54HRC); пружина SUS304 10±3N, выступ после сжатия <1,1мм, масляное антикоррозийное покрытие — подходит для позиционирования малых подшипников и сборки без зазора.
Упругий установочный штифт 3-го поколения · длинный запрессовываемый
Цилиндрический запрессовываемый тип без резьбы, общая длина 12,25±0,25мм; втулка Ø6,50±0,02мм (42CrMo закалка 39~44HRC); штифт Ø3,80±0,03 / Ø3,95±0,05мм с направляющим углом 23°, 20MnCr5 цементация и закалка 58~62HRC (слой 0,4~0,8мм) — первый выбор для тяжёлых подшипников, масляное антикоррозийное покрытие.
Сравнение упругих установочных штифтов 1-го, 2-го и 3-го поколений
| Параметр | 1-е поколение · резьбовой M8 | 2-е поколение · короткий запрессовываемый | 3-е поколение · длинный запрессовываемый |
|---|---|---|---|
| Установка | Наружная резьба M8×1.25-6h, шестигранник | Цилиндрическая запрессовка, без резьбы | Цилиндрическая запрессовка, без резьбы |
| Общая длина / высота | 14.5±0.25 mm | 12.25±0.25 mm | 12.25±0.25 mm |
| Наружный диаметр втулки | — (резьбовой монтаж) | Ø3±0.05 mm | Ø6.50±0.02 mm |
| Диаметр штифта | Ø2.5±0.025 mm | Ø2.65±0.05 mm | Ø3.80±0.03 / Ø3.95±0.05 mm |
| Направляющий угол штифта | — | 20°±2° | 23° |
| Сжимающее усилие пружины | 2~5 N | 10±3 N | 10±3 N |
| Выступ штифта после сжатия | 3,2~4 мм (вылет) | <1.1 mm | <1.1 mm |
| Твёрдость / материал штифта | HRC 22-32 | SUJ2(GCr15)，50~54HRC | 20MnCr5 цементация и закалка, 58~62HRC (слой 0,4~0,8мм) |
| Материал втулки | — | 42CrMo, закалка 39~44HRC | 42CrMo, закалка 39~44HRC |
| Задняя заглушка | — | 45#，250~320HV | 45# |
| Пружина | — | SUS304 | SUS304 |
| Обработка поверхности | Цинк-никель натурального цвета + клей precote 85-3 | Масляное антикоррозийное покрытие | Масляное антикоррозийное покрытие |
| Другие | Класс 8.8; герметичный дизайн (падение давления <5Па при 50кПа/2с) | — | — |
| Типичные применения | Фиксация наружного кольца подшипников электроприводов NEV | Позиционирование малых подшипников, сборка без зазора | Позиционирование тяжёлых подшипников |
Примечание: параметры определяются заказными чертежами и отчётами фактических измерений; поддерживается кастомизация по условиям заказчика.
Руководство по выбору пружинных штифтов
1. Выбор по точности позиционирования
Для конструкций с высокими требованиями к точности позиционирования и повторной сборкой в первую очередь подходят упругие установочные штифты; для разовой запрессовки достаточно жёстких штифтов.
2. Выбор по допуску отверстия
При больших допусках обработки положения отверстий компенсирующая способность упругих штифтов заметно снижает долю брака при сборке.
3. Выбор по нагрузке
Соединения, нагруженные в основном на срез, требуют проверки двухсрезной прочности; при необходимости увеличьте диаметр штифта или примените два штифта.
4. Выбор по материалу
Стандарт: пружинная сталь с воронением; нержавеющая сталь для влажных условий; альтернативные материалы согласуются для лёгких или антимагнитных применений.
5. Способ монтажа
Запрессовывайте параллельно комплектной оснасткой; избегайте ударов, наклоняющих тело штифта.
Типичные применения
Позиционирование при точной сборке
Отверстия под установочные штифты для смыкания крышек и стыковки корпусов
Автоматизированные линии
Быстрое позиционирование и замена оснастки
Ограничительные конструкции
Ограничение хода и фиксация скользящих деталей
Шарнирные соединения
Шарнирные узлы — откидные крышки, качающиеся рычаги
Сборка двигателей
Позиционирование и фиксация крышек
Электронное оборудование
Быстрое позиционирование и фиксация внутренних деталей
Частые вопросы о пружинных штифтах
Q1Как выбрать между упругими и жёсткими установочными штифтами?
Выбирайте упругие штифты при повторных сборках, больших допусках положения отверстий или требованиях не повреждать стенку отверстия; для больших нагрузок и постоянного позиционирования подходят жёсткие штифты — допустимо и комбинирование.
Q2Как обеспечивается точность позиционирования упругих штифтов?
Постоянная сила упругости обеспечивает равномерное прилегание тела штифта к стенке отверстия; в сочетании с дизайном допусков отверстия повторяемость позиционирования удовлетворяет большинству задач точной сборки.
Q3Какое усилие среза выдерживает?
Несущая способность на срез зависит от диаметра и материала штифта. Предоставьте условия нагружения — мы подберём подходящий типоразмер с расчётными данными.
Q4Какие материалы вы предлагаете?
Обычно качественная пружинная сталь (масляное антикоррозийное покрытие); возможна нержавеющая сталь и другие варианты, сертификат материала прилагается.
Q5Есть на складе? Каков срок поставки?
Ходовые типоразмеры на складе; образцы нестандартных — 1-2 недели; серийный срок оценивается по объёму.
Q6Поддерживаете ли вы нестандартные исполнения?
Да. Диаметр, длина, форма концов и структура упругой секции изготавливаются по чертежу.
Нужен полный каталог или пружинные штифты по чертежу?
Пришлите спецификации, чертежи или данные о применении — подбор, протоколы испытаний и быстрое предложение напрямую от нашего руководителя продаж.
